Module de commande
Module
Module de
Module
de commande
de
Le module de commande fournit aux utilisateurs une interface qui leur permet de faire leurs choix et d'afficher les
informations concernant la configuration et l'utilisation de l'appareil.
Le rétroéclairage de l'écran est configuré par défaut pour rester actif, même sans activité de l'écran. Consultez la
section
Écran de configuration 19, page 22
sur n'importe quelle touche pour rétablir les réglages.
Les touches permettent de saisir des données numériques, d'accéder aux écrans de configuration, de naviguer dans
un écran, de faire défiler les écrans et de sélectionner des valeurs de configuration.
Installation
Installation
Installation
Installation du
du module
module de
Installation
Installation
du
module
1. Coupez et verrouillez l'alimentation en courant
du moteur.
2. Pour les modèles monophasés uniquement,
installez le connecteur cavalier (5) sur les deux
bornes supérieures du moteur à l'aide de la vis
(5a). Les modèles triphasés ne sont pas dotés
de connecteur cavalier.
REMARQUE : : : pour connecter jusqu'à 8 moteurs
REMARQUE
REMARQUE
ensemble, consultez l'annexe A du manuel du
moteur E-Flo DC (3A2526), où le module de
commande est l'appareil de sécurité intrinsèque
(SI) référencé.
REMARQUE : : : consultez l'annexe C pour plus
REMARQUE
REMARQUE
d'informations sur les différentes topologies à
plusieurs unités.

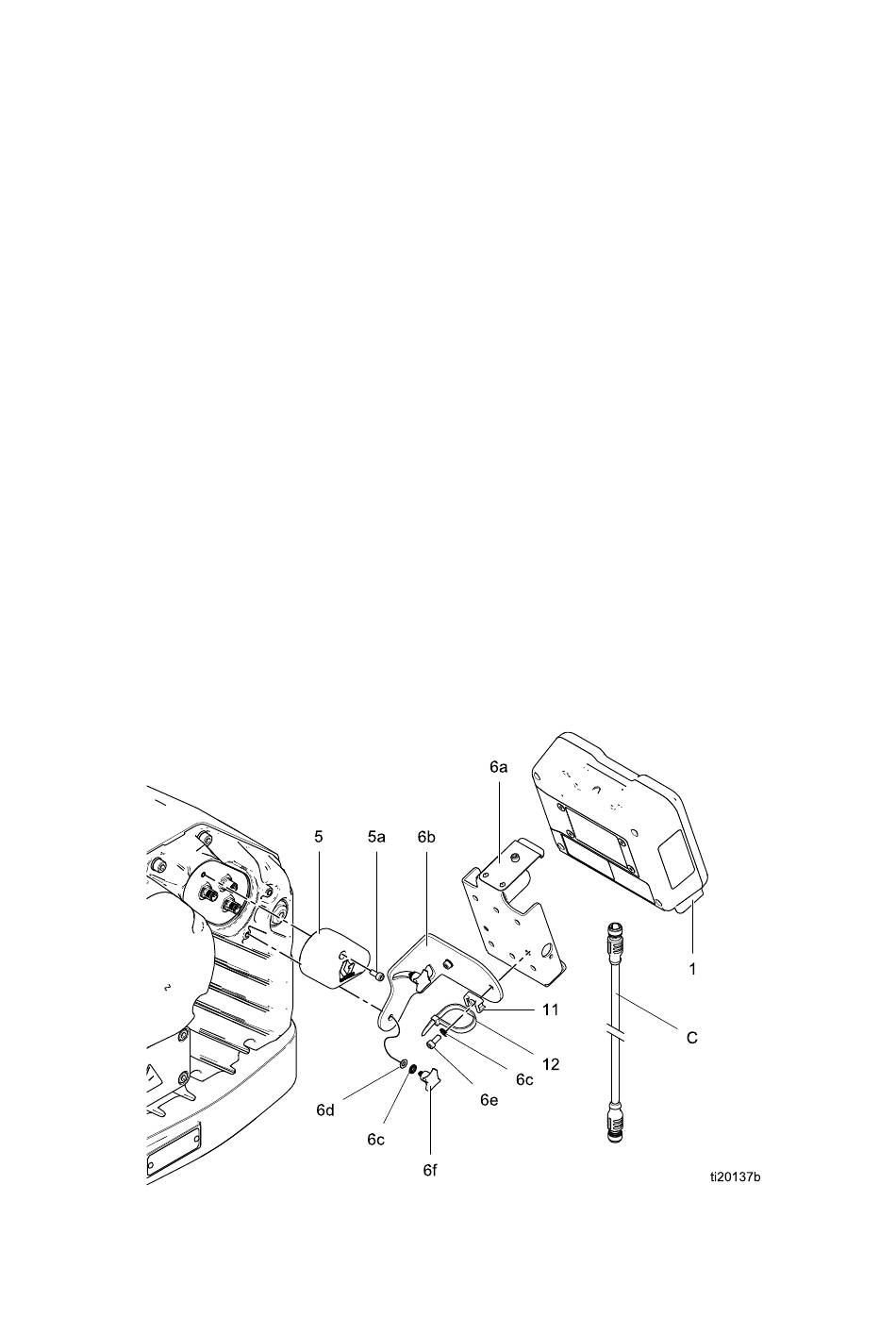

Figure 1 Installation du module de commande (sur un modèle monophasé)
4
commande
commande
pour définir la luminosité et le minuteur du rétroéclairage. Appuyez
de commande
commande
de
commande
3. Montez le kit support (6a-6f) ainsi que le dispositif
de soutien et l'attache (11, 12), comme illustré.
4. Montez le module (1) dans le support (6a), en
vous assurant que les languettes au bas du
support s'encastrent dans les logements du
module et que le bord supérieur du support
maintienne bien en place le module.
5. Branchez le câble accessoire (C),
en utilisant l'attache (12) comme
réducteur de tension, tel qu'illustré. Voir
Branchement des câbles, page 5
6. Remettez le moteur sous tension.
.
334289M
