Instructions – Pièces
Modules de commande
pneumatique intégrés
Commandes pneumatiques intégrées à destination des modèles NXT
et des moteurs pneumatiques 6500
Pression de fonctionnement maximale régulée : 100 psi (0,69 MPa, 6,9 bars)
NXT011, Séries E
Avec régulateur pneumatique de verrouillage et vanne de décompression de 110 psi (76 MPa, 7,6 bars)
NXT021, Séries E
Avec régulateur pneumatique non verrouillable et vanne de décompression 110 psi (0,76 MPa, 7,6 bars)
NXT031, Séries E
Avec régulateur pneumatique de verrouillage et vanne de décompression de 85 psi (0,58 MPa, 5,8 bars)
Instructions de sécurité importantes
Lire tous les avertissements et toutes les instructions
de ce manuel et dans le manuel du moteur pneumatique
311238. Garder ces instructions.
®
. Pour un usage professionnel uniquement.

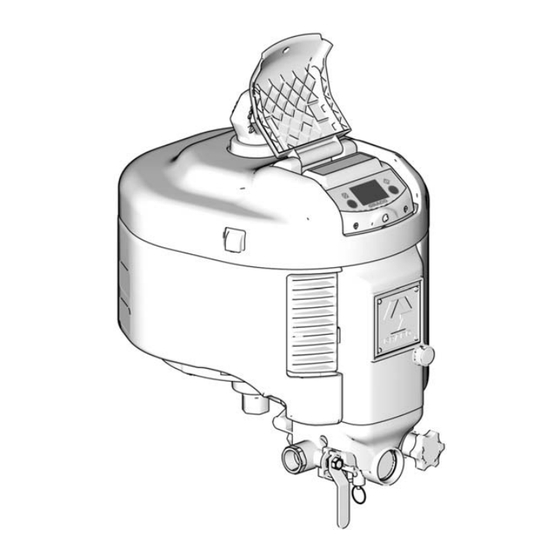

Présentation du module de commande
pneumatique intégré monté sur un moteur
pneumatique NXT
3A0083H
®
2200, 3400,
TI8233c
FR
Publicité
Table des Matières
Manuels Connexes pour Graco NXT011
Sommaire des Matières pour Graco NXT011
- Page 1 . Pour un usage professionnel uniquement. Pression de fonctionnement maximale régulée : 100 psi (0,69 MPa, 6,9 bars) NXT011, Séries E Avec régulateur pneumatique de verrouillage et vanne de décompression de 110 psi (76 MPa, 7,6 bars) NXT021, Séries E Avec régulateur pneumatique non verrouillable et vanne de décompression 110 psi (0,76 MPa, 7,6 bars)
-
Page 2: Table Des Matières
Réparation ....... . 9 Informations Graco ......16 Manuels afférents... -
Page 3: Mises En Garde
Pour plus d’informations sur votre matériel, demandez la fiche MSDS chez votre distributeur ou revendeur. • Vérifier l’équipement tous les jours. Réparer ou remplacer immédiatement les pièces usées ou endommagées par des pièces de rechange d’origine Graco. • Ne pas modifier cet équipement. •... -
Page 4: Installation
Installation Installation 3. Tourner complètement le bouton du régulateur d'air Les modules de commande d'air NXT011 et (C) dans le sens contraire des aiguilles d'une montre. NXT031 (régulateur pneumatique verrouillable) et NXT021 (régulateur pneumatique non verrouillable) sont disponibles. 1. Installer le joint torique fourni (43) dans le lamage au dessus du module de commande d'air (D). -
Page 5: Fonctionnement
Identification du composant Légende de la F Entrée d’air, 3/4 npt(f) Vanne pneumatique principale de type purgeur Les modules de commande d'air NXT011 et NXT031 Bouton de réglage du régulateur d'air (verrouillable (régulateur pneumatique verrouillable) et NXT021 et non verouillable) (régulateur pneumatique non verrouillable) - Page 6 Fonctionnement Démarrage Régulateur de verrouillage (NXT011 et NXT031 uniquement) 1. Tourner complètement le bouton du régulateur d'air (C) dans le sens contraire des aiguilles d'une montre. 1. Pour verrouiller le point de consigne de la pression, pousser me bouton (C) à l'intérieur.
-
Page 7: Guide De Dépannage
Guide de dépannage Guide de dépannage Problème Cause Solution Fuite d'air excessive du boîtier Diaphragme (17d) desserré ou usé. Serrer le boîtier ou le régulateur de du régulateur, ou la jauge montre rechange en utilisant le kit de rechange l'instabilité de la pression réglée. NXT095. - Page 8 Guide de dépannage Problème Cause Solution La pression au niveau de jauge Fuite à travers le joint torique de la Remplacer l'assemblage de la bobine augmente au-delà de la pression bobine arrière (8), ce qui fait monter (8) avec le kit de bobine NXT098. du point consigne.
-
Page 9: Réparation
Réparation Réparation Procédure de dépressurisation Remplacer l'élément du filtre 1. Décompression, page 9. Observer la Procédure de dépressurisation à chaque 2. Retirer la cuve du filtre (E) avec l'écrou. arrêt de la pulvérisation et avant tout nettoyage, contrôle Enlever le filtre (G). ou entretien du matériel. - Page 10 Réparation Kit de réparation de la bobine Kit de rechange d'échappement NXT098 rapide NXT099 1. Décompression, page 9. 1. Décompression, page 9. 2. Voir le schéma Pièces, page 12. Utiliser la crémaillère 2. Voir le schéma Pièces, page 12. Utiliser une prise d'entraînement de 1/4 po ou une prise de puits de puits profonds de 3/8 po, enlever 2 vis (37).
- Page 11 Réparation Kit de rechange du joint de la 6. Installer la nouvelle étanchéité arrière (32b) et le raccord d'admission (32a). Serrer à 500 pieds livres vanne à bille NXT097 (56 N•m). 1. Décompression, page 9. Les éléments du joint de tige (32e-32k) ne doivent 2.
-
Page 12: Pièces
Pièces Pièces Module de commande d'air intégrée à verrouillage NXT011 et NXT031 NXT021 Module de commande pneumatique intégré non verrouillable 20a 20b 17g† 17f† 17f† 48† 17e† 17d† 17c† 17b† 17a† TI8234d Serrer à 140 pieds livres (16 N•m). Serrer à 500 pieds livres (56 N•m). -
Page 13: Accessoires
187509 RONDELLE, plate 113498 VANNE DE DÉCOMPRESSION, sûreté ; 110 psi (0,76 MPa, 7,6 bars) ; NXT011 et NXT021 108124 VANNE DE DÉCOMPRESSION, sûreté ; 75 psi (0,51 MPa, 5,1 bars) ; NXT031 Pièces comprises dans le kit de joint NXT096 (à... -
Page 14: Schéma De Principe
Schéma de principe Schéma de principe Vanne pilote Evacuation d'air pilote Vanne à bille de type purgeur Filtre à air Membrane ENTRÉE Atmosphère D’AIR Purge d'air rapide Manomètre Bouton de réglage ATMOSPHÈRE d’air du régulateur pneumatique Pression d’alimentation Bobine AU MOTEUR Pression réglée Pression pilote Vanne de décompression... -
Page 15: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques Pression maximale d’entrée d’air 140 psi (0,97 MPa, 9,7 bars) Pression de fonctionnement régulée maximum 100 psi (0,69 MPa, 6,9 bars) Température maximale de service 140°F (60°C) Volume d'air d'entrée 3/4 npt(f) Taille de la prise pour manomètre 1/8 npt(m) Hauteur 6,5 po (165 mm) -
Page 16: Garantie Graco Standard
Garantie Graco standard Graco garantit que tout le matériel cité dans ce document et fabriqué par Graco et portant son nom est exempt de défaut de matière et de fabrication à la date de la vente à l’acheteur et utilisateur initial. Sauf garantie spéciale, élargie ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de douze mois à...
