Distributeur tourbillonnaire
Table des Matières

Publicité

Liens rapides

Manuel d'instructions –
Liste des pièces

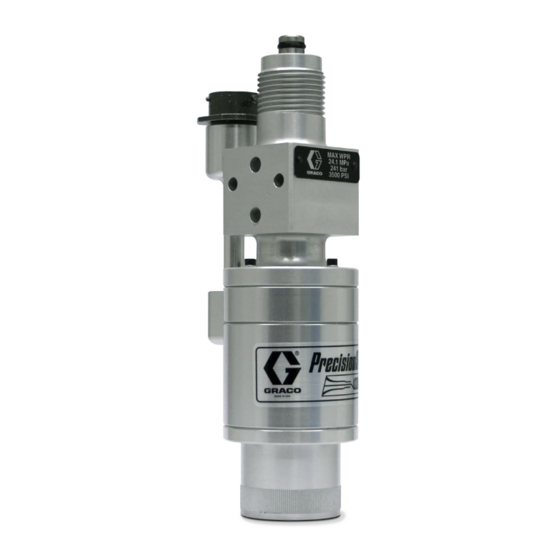

Distributeur tourbillonnaire
PrecisionSwirl
No. Réf. 243402 et 243403
Pression maximum de service produit: 24,1 MPa (241 bars)
Lire les mises en garde et instructions.
Voir la Liste des modèles et la Table des
matières, page 2.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 2001, GRACO INC.
Distributeur tourbillonnaire PrecisionSwirl
QUALITÉ DÉMONTRÉE, TECHNOLOGIE DE POINTE.
309403F
Rév. C

Publicité

Table des Matières
loading

Sommaire des Matières pour Graco PrecisionSwirl 243402

  • Page 1 Voir la Liste des modèles et la Table des matières, page 2. Distributeur tourbillonnaire PrecisionSwirl GRACO N.V.; Industrieterrein — Oude Bunders; QUALITÉ DÉMONTRÉE, TECHNOLOGIE DE POINTE. Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777...
  • Page 2: Table Des Matières

    ... . . Garantie Graco standard ......
  • Page 3: Mises En Garde

    D Lire attentivement tous les manuels d’instructions, mises en garde, panneaux et étiquettes avant de mettre le matériel en service. D Utiliser ce matériel seulement pour son usage prévu. En cas de doute, appeler votre distributeur Graco. D Ne jamais transformer ni modifier ce matériel. Utiliser exclusivement des pièces et des accessoires Graco d’origine.
  • Page 4: Dangers D'injection

    MISE EN GARDE DANGERS D’INJECTION Le jet provenant de l’applicateur, d’une fuite de flexible ou d’une rupture de pièce risque d’injecter du produit dans le corps et de causer des blessures extrêmement graves, pouvant même nécessiter une amputation. Des projections de produit dans les yeux ou sur la peau risquent également de causer des blessures graves. D Une injection de produit dans la peau peut présenter l’aspect d’une simple coupure, cependant il s’agit bien d’une blessure grave qui exige des soins médicaux immédiats.
  • Page 5: Dangers D'incendie, D'explosion Et De Décharge Électrique

    MISE EN GARDE DANGERS D’INCENDIE, D’EXPLOSION ET DE DÉCHARGE ÉLECTRIQUE Si l’équipement n’est pas convenablement relié à la terre et si les locaux sont mal ventilés, des flammes ou des étincelles peuvent générer des situations dangereuses et provoquer un incendie ou une explosion avec risque de blessure grave.
  • Page 6: Installation Du Distributeur Tourbillonnaire Sur Un Outil

    Installation du distributeur tourbillonnaire sur un outil Vanne de distribution (type) Raccord tournant Schéma de montage 3/4–16 37°SAE Trous de goupille 6 mm (0,25”) 20,3 mm Support du bras du robot avec trou de montage de É É l’orbiteur É É Vis M5 X 0,8 É...
  • Page 7: Installation Des Câbles Électriques

    Installation des câbles électriques Brancher le câble du distributeur tourbillonnaire (16,8 m) ATTENTION sur la prise SW-1 ou SW-2 (CÂBLE MOTEUR). Contrôler le branchement pour être sûr que le câble est N’effectuer les branchements sur l’unité de commande branché correctement. que si l’alimentation électrique est coupée.
  • Page 8: Contrôle De La Continuité De La Terre

    Contrôle de la continuité de la terre Contrôle de la continuité de la terre Mise à la terre du système Vérifier la continuité de la terre entre: MISE EN GARDE D Une véritable terre et la borne de terre de l’unité de commande.
  • Page 9: Fonctionnement

    Fonctionnement Procédure de décompression Actionner plusieurs fois la vanne de distribution PrecisionSwirl jusqu’à ce qu’il ne s’écoule plus de produit. Tenir un récipient prêt à recueillir le produit débité par le distributeur tourbillonnaire. MISE EN GARDE Relâcher la pression en direction de la vanne de distribution.
  • Page 10: Fréquences De Maintenance Préventive

    Les réparateurs doivent respecter les intervalles de maintenance spécifiés pour éviter les dysfonctionnements et les interruptions de production. En ce qui concerne les composants ou procédures ne figurant pas dans le tableau, appelez votre distributeur Graco. Tableau 1. Programme de maintenance préventive...
  • Page 11: Remarques

    Remarques 309403...
  • Page 12: Entretien Du Distributeur Tourbillonnaire

    Entretien du distributeur tourbillonnaire Pour s’assurer que le distributeur tourbillonnaire n’est Entretien du distributeur tourbillonnaire plus sous tension, exécuter les opérations suivantes: Ce manuel contient des informations sur les composants Sur l’unité de commande, mettre l’interrupteur MAIN suivants du distributeur tourbillonnaire: sur OFF.
  • Page 13: Changement Du Roulement Du Tube

    Entretien du distributeur tourbillonnaire Changement du roulement du tube À l’aide d’un extracteur d’engrenages et d’un dispositif de démontage d’accouplement, séparer l’accouplement Il y a trois roulements à billes dans le distributeur tourbil- de l’arbre moteur. Rebuter l’ancien accouplement. lonnaire PrecisionSwirl – deux dans le moteur et un dans Voir Fig.
  • Page 14: Montage Du Roulement De Support Du Tube

    Entretien du distributeur tourbillonnaire Enduire la portée du tube (13) d’une petite quantité de Montage du roulement de support du tube Loctite anaérobie éliminable (17). Voir Fig. 5. Le Loctite Remonter le roulement de support du tube comme suit: est fourni avec le kit de réparation des roulements 241569. Mettre le moteur sur l’outil de support du moteur.
  • Page 15: Remplacement De La Garniture D'étanchéité

    Entretien du distributeur tourbillonnaire Remonter le carter inférieur (8) sur le moteur (6) à l’aide 14. Brancher le câble du distributeur tourbillonnaire sur le de quatre vis (7) et rondelles d’arrêt (5). Serrer les vis à câble de la commande moteur. 71–88 N.m.
  • Page 16: Pièces Du Distributeur Tourbillonnaire

    RACCORD 241479 MOTEUR réf. no. 243403, décalage 0,7 C19950 VIS, SHC, #4–40 x 9,5 mm (y compris le roulement du tube) 617626 PLAQUE d’identification, Graco 100020 RONDELLE, frein 617712 PLAQUE, 241 bar WPR 114135 VIS, fixation, collecteur C20084 JOINT TORIQUE, –011, EPDM...
  • Page 17 Pièces du distributeur tourbillonnaire Distributeur tourbillonnaire PrecisionSwirl Réf. No. 243402 et 243403 (Montage sur outil) 10, 11 Rep. TI0383B Serrer à 1,36–1,69 N.m maximum. Voir le tableau 3, page 19. Serrer à 22,95–27,0 N.m. Serrer à 27,0–33,75 N.m. Fig. 7 309403...
  • Page 18: Accessoires

    Accessoires Câble de commande moteur à torsion Tableau 2. Câbles de commande moteur Les câbles de commande moteur fournis avec le module Référence Longueur Description sont des câbles OLFLEX . Le câble de commande moteur de 16,8 m (617870) peut être utilisé seul. Les rallonges de 233125 1,8 m Câble moteur...
  • Page 19: Liste Des Buses Pour Le Distributeur Tourbillonnaire

    Accessoires Liste des buses pour le distributeur Réf. No. 246292, palier-support pour tube kit tourbillonnaire de réparation (raccord 0,7 mm grand format) Le tableau 3 donne une liste complète des buses destinées rep. Réf. No. Description Qté au distributeur PrecisionSwirl. 241466 RACCORD Tableau 3.
  • Page 20 Accessoires Réf. No. 196039, bague d’arrêt à profil fin Réf. No. 196160, adaptateur de relevé Remplace le garde-buse standard. Cette bague a un profil Remplace le garde-buse pendant le relevé du trajet par le plus fin pour faciliter l’accès dans des endroits étroits. robot.
  • Page 21 Remarques 309403...
  • Page 22: Dimensions Du Distributeur Tourbillonnaire

    Dimensions du distributeur tourbillonnaire Distributeur tourbillonnaire PrecisionSwirl monté sur outil, Réf. No. 243402 et 243403 178 mm 229,6 mm TI0385 TI0385 67,1 mm 55,9 mm 22 309403...
  • Page 23: Caractéristiques Techniques

    Niveaux de bruit Pression sonore – 67 dBa Poids 0,7 kg  PrecisionSwirl est une marque déposée de Graco, Inc.  PARKER O LUBE est une marque déposée de Parker Hannifin Corp. Hytrel et Viton sont des marques déposées de la DuPont Company.
  • Page 24: Garantie Graco Standard

    Garantie Graco standard Graco garantit que tout le matériel cité dans ce document et fabriqué par Graco et portant son nom est exempt de défaut de matière et de fabrication à la date de la vente par un distributeur Graco agréé à l’acheteur et utilisateur initial. Sauf garantie spéciale, élargie ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de douze mois à...

Ce manuel est également adapté pour:

Precisionswirl 243403
