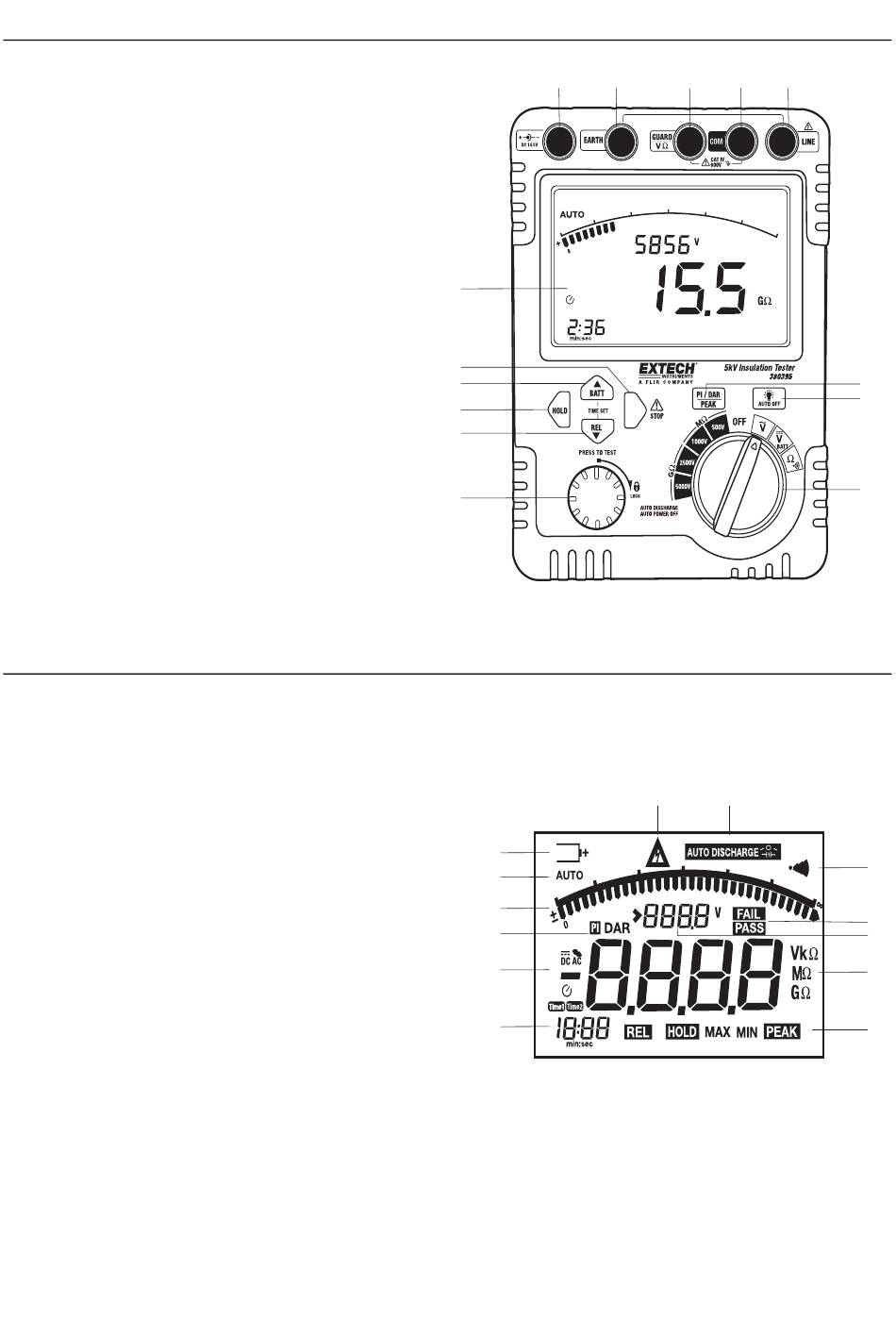

Description de l'appareil
Bouton PRESS TO TEST (Test de résistance
d'isolation)/de verrouillage
Bouton REL/down
Bouton HOLD
Bouton BATT/up
Bouton MAX/MIN/STOP
Ecran LCD
Entrée de l'adaptateur secteur DC
Entrée TERRE
Entrée VΩ et borne de protection IR
Entrée COM en VΩ et borne de protection
contre haute tension
LINE : Sortie haute tension 500 à 5 000 V
Bouton PI/DAR/PEAK
Bouton Backlight/AUTO OFF
Commutateur de fonctions
Description de l'écran
1.
Indicateurs de minutage des tests
2.
Indicateurs AC/DC
3.
Indice de polarisation et indicateurs de rapport d'absorption diélectrique
4.
Graphique à barres analogique
5.
Indicateur de sélection automatique de gamme
6.
Indicateur de piles faibles
7.
Indicateur de haute tension
8.
Indicateur de décharge automatique
9.
Indicateur d'alarme de continuité
10. Indicateur PASS/FAIL
11. Indicateur de circuit sous tension
12. Indicateurs d'unités
13. Indicateurs de fonctions
7
6
5
4
3
2
1
6
5
4
3
2
1
5
8
9
10
11
MAX
MIN
7
8
380395/380396-EU-FR-V1.2-4/12
12
13
14
9
10
11
12
13
