Vérification du sens de rotation du moteur (méthode de test sans contact)
1. Débranchez les fils d'essai du mètre et de tout autre appareil testé.
2. Tenez le mètre tout près (à une distance de
maximum un pouce) du moteur et parallèle à la
longueur de l'arbre moteur.
3. Le bas du mètre doit faire face à l'arbre de
transmission et l'arrière du mètre doit effleurer le

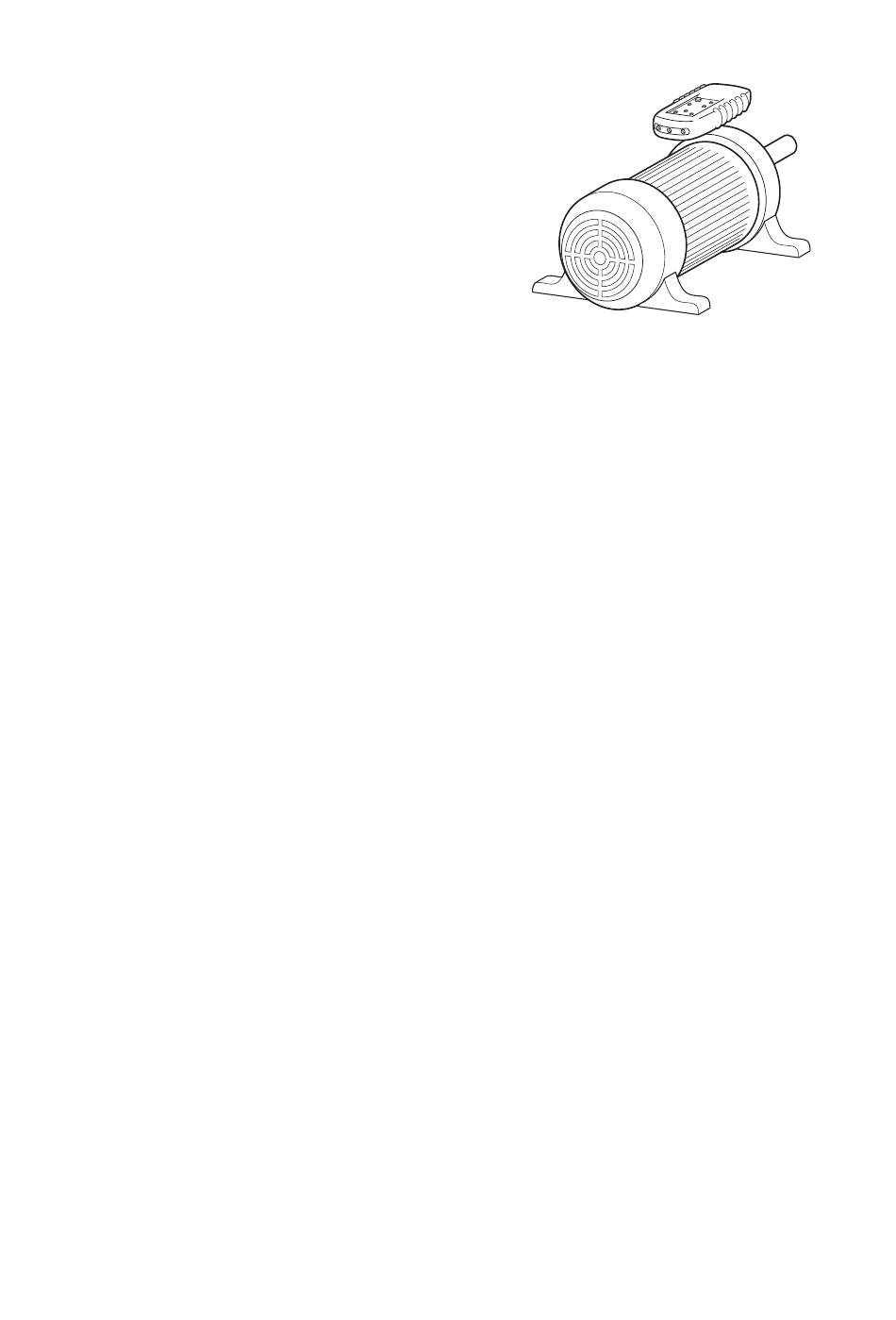

moteur (reportez-vous au schéma à droite).
Remarque : Vous trouverez un symbole
d'orientation sur le mètre pour vous aider.
4. Appuyez et maintenez enfonce sur le bouton ON.
Le témoin ON vert indique que l'instrument est prêt
pour effectuer des tests.
5. Le sens du moteur est représenté par l'affichage
des flèches correspondant au sens et au sens contraire des aiguilles d'une montre avec les
icônes « L » ou « R » (gauche ou droite). Faites face à l'arrière du moteur (le mètre apparaîtra
renversé) lors de la lecture de l'état des témoins LED.
Remarque : Le mètre ne fonctionne pas avec les moteurs commandés par des convertisseurs
de fréquences (VFDs)
Détection de champs magnétiques
1. Tenez le mètre dans la zone testée. Appuyez et maintenez enfoncé le bouton marche.
2. La présence d'un champ magnétique est signalée par l'allumage de l'un des deux témoins LED
correspondant au sens ou au sens contraire des aiguilles d'une montre.
