7007 220 DESSIN
3/04/07
15:00
SANIBEST
PAGE 8

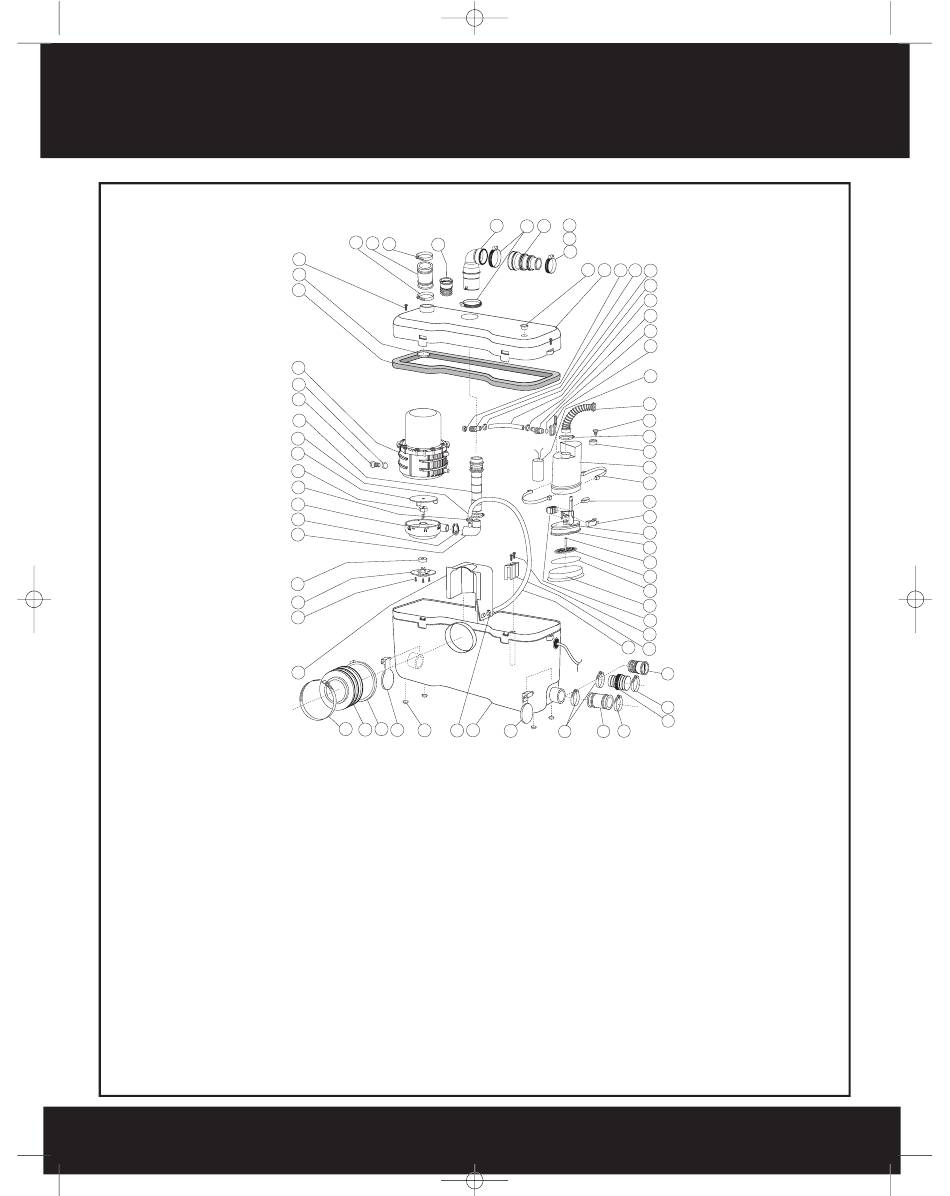

SCHEMATIC DIAGRAM SANIBEST / SCHÉMA DU SANIBEST
Parts Description
1
Case
2a Lid
2b Lid seal *
2c
Tape dot
3
Motor
4
Drive coupling
5
Blade
6a Oil plug
6b Oil plug seal
7
Inner discharge pipe
9
Impeller nut
10 Impeller
11 Pump cover plate
12 Blade retaning screws
* Please note that gasket (2b) should be placed inside the lid (2a)
Composants de l'appareil
1
Boitier
2a Couvercle
2b Joint de couvercle
2c
Pastille couvercle
3
Moteur
4
disque-croix
5
Lame
6a Bouchon d'huile
6b Joint du bouchon d'huile
7
Durite d'évacuation
9
Ecrou de la turbine
10 Turbine
11 Fond de pompe
12 Vis de fixation du couteau
14 Chambre de pression
* Le joint du couvercle (2b) doit être placé a l'intérieur du couvercle (2a)
Page 9
All manuals and user guides at all-guides.com
®
30b 31a
30b
33
2c
2b
3
6b
6a
7
20
10
9
58c
11
20b
58d
4
5
12
59
36
34
35
32
56
14 Pressure chamber
30a Hose clip 50/70
15 Membrane
30b Hose clip 32/50
16 Connector block
31a 46/46 waste inlet
17 Micro switch
31b 46/60 waste inlet
18 Cable insulator
32 Inlet control
20 ClampCollier
33 Screws
20b Elbow clip
34 Tie rap
21c Discharge elbow
35 Pan gasket
22 Pressure chamber holder
36 Pan gasket jubilee clip
24 One way valve
37 Inlet blanking plug
25 Discharge elbow
38 Condenser
26 Three outlet pipe
39 Horseshoe clip
28a Discharge hose clip 40/60
40a Push rod
28b Discharge hose clip 25/40
41a Pressure chamber base
15 Membrane
30a Collier 50/70
16 Bloc de connection
30b Collier 32/50
17 Micro interrupteur
31a Manchon 46/46
18 Isolant de câble
31b Manchon 46/60
20 Collier de maintien
32 Battant de clapet
20b Collier de maintien
33 Vis
21c Coude d'évacuation
34 Cable tie
22 Etrier de pressostat
35 Manchette WC
24 Regulateur de pression
36 Attache manchette WC
25 Coude d'évacuation
37 Bouchon d'entrée
26 Manchon 3 sorties
38 Condensateur
28a Collier coude
39 Collier en forme
d'évacuation 32/50
28b Collier coude
d'évacuation 25/40
40a Tige poussoir
28a
25
30b
26
28b
61
30b
60
2a
1
58a
32
30b
31a
42 Push rod seal
43 Cable grip
49a Pressure chamber cable seal
49b Grommet
50 Spring clip assembly
51 Seal
52 «O» ring
54 Cristal hose
56 Case feet
57a Threaded rod
57b Pressure chamber threaded rod
57c Clamp
58a Clamp
58b Long cristal hose
41a Base de la chambre de
pression
42 Joint de la tige poussoir
43 Serre câble
49a Passe- fils
49b Pion
50 Agraphe
51 Joint
52 Joint torique
54 Tube clair
56 Pied du boitier
57a Tige filetée
de fer à cheval
57b Tige filetée de la chambre
de pression
SFA
51 57a 57c
54
57c
57b
52
50
38
18
49b
48
49a
14
39
43
17
42
41a
40a
40b
41b
15
16
33
58b
22
37
30a
31b
30b
58c Clamp
58d Pump body outlet elbow
59 Chute
60 Plastic cap
61 Blanking plug
57c Collier
58a Collier
58b Long tube clair
58c Collier
58d Coude sortie fond de
pompe
59 Goulotte
60 Capuchon
61 Bouchon
SANIBEST
®
