Cleanfit CPA871
Endress+Hauser
BN
L+
A
L-
BU
BN
L+
B
L-
BU
 13

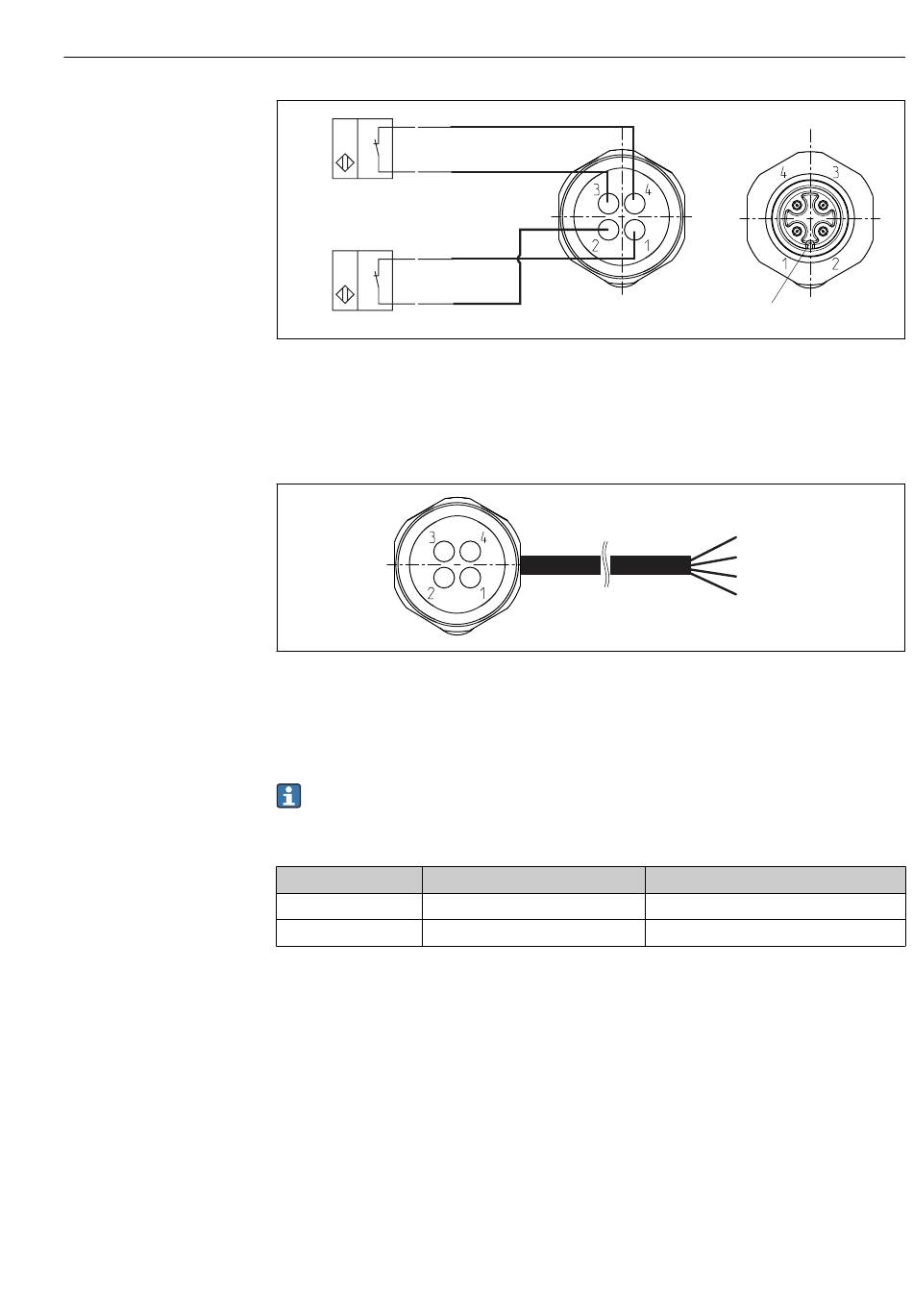

Fins de course inductifs
A
Fin de course, position de maintenance
B
Fin de course, position de mesure
C
Connecteur, M12, côté soudure (dans la sonde)
D
Codage
E
Connecteur, côté broche (en dehors de la sonde)
 14
Câble de raccordement pour le fin de course sur le transmetteur, amplificateur séparateur, borne
d' i nterface de sortie, etc.
1
Position "Mesure"
2
Position "Mesure"
3
Position "Maintenance"
4
Position "Maintenance"
Pour les sondes à actionnement manuel avec un commutateur (position mesure),
seules les broches 1 et 2 sont assignées.
Tableau des signaux pour les fins de course
Position de la sonde
Fin de course position "mesure"
Mesure
Active LOW (≥ 3 mA)
Service
Active HIGH (≤ 1 mA)
C
D
BK
4 +
BU
3
WH
2
BN
1
Fin de course position "maintenance"
Active LOW (≥ 3 mA)
Active HIGH (≤ 1 mA)
Montage
E
