KA01096D/06/FR/04.15
71285698
Products
Instructions condensées

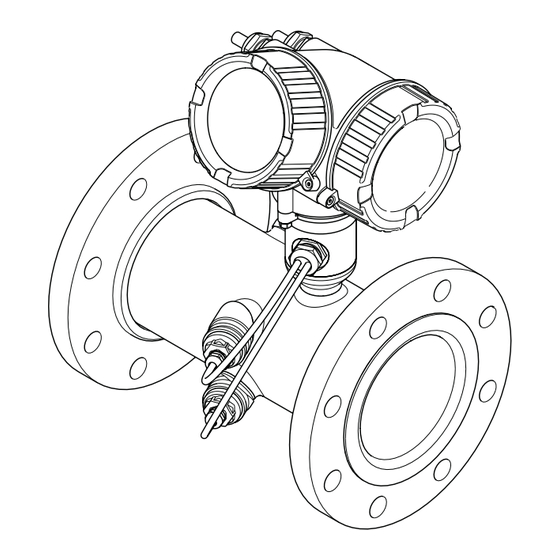

Proline Prosonic Flow B 200
Débitmètre ultrasons à temps de transit
Ce manuel est un manuel d' I nstructions condensées, il ne
remplace pas le manuel de mise en service correspondant.
Vous trouverez des informations détaillées sur l' a ppareil dans
son manuel de mise en service et les autres documentations :
• Sur le CD-ROM fourni (ne fait pas partie de la livraison pour
toutes les versions d' a ppareil).
• Disponibles pour toutes les versions d' a ppareil sur :
– Internet :
www.endress.com/deviceviewer
– Smartphone/tablette : Endress+Hauser Operations App
Solutions
Services
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser Proline Prosonic Flow B 200
Sommaire des Matières pour Endress+Hauser Proline Prosonic Flow B 200
- Page 1 Services KA01096D/06/FR/04.15 71285698 Instructions condensées Proline Prosonic Flow B 200 Débitmètre ultrasons à temps de transit Ce manuel est un manuel d' I nstructions condensées, il ne remplace pas le manuel de mise en service correspondant. Vous trouverez des informations détaillées sur l' a ppareil dans son manuel de mise en service et les autres documentations : •...
- Page 2 Proline Prosonic Flow B 200 Order code 00X00-XXXX0XX0XXX Ser. No.: X000X000000 TAG No.: XXX000 Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Page 3: Table Des Matières
Proline Prosonic Flow B 200 Sommaire Sommaire Remarques relatives au document ..........4 Symboles utilisés . -
Page 4: Remarques Relatives Au Document
Remarques relatives au document Proline Prosonic Flow B 200 Remarques relatives au document Symboles utilisés 1.1.1 Symboles d'avertissement Symbole Signification DANGER ! Cette remarque attire l' a ttention sur une situation dangereuse qui, lorsqu' e lle n' e st DANGER pas évitée, entraîne la mort ou des blessures corporelles graves. -
Page 5: Symboles D' O Utils
Proline Prosonic Flow B 200 Remarques relatives au document 1.1.3 Symboles d'outils Symbole Signification Symbole Signification Tournevis Torx Tournevis plat Tournevis cruciforme Clé pour vis six pans Clé à fourche 1.1.4 Symboles pour les types d'informations Symbole Signification Symbole Signification Autorisé... -
Page 6: Consignes De Sécurité Fondamentales
Consignes de sécurité fondamentales Proline Prosonic Flow B 200 Consignes de sécurité fondamentales Exigences imposées au personnel Le personnel doit remplir les conditions suivantes dans le cadre de ses activités : ‣ Personnel qualifié et formé : dispose d' u ne qualification, qui correspond à cette fonction et à... -
Page 7: Sécurité Du Travail
Clarification en présence de cas limites : ‣ Dans le cas de fluides corrosifs et/ou de produits de nettoyage spéciaux : Endress+Hauser se tient à votre disposition pour vous aider à déterminer la résistance à la corrosion des matériaux en contact avec le produit, mais décline cependant toute garantie ou responsabilité... -
Page 8: Sécurité Informatique
Il est conforme aux exigences générales de sécurité et aux exigences légales. De plus, il est conforme aux directives CE répertoriées dans la déclaration de conformité CE spécifique à l' a ppareil. Endress+Hauser confirme ces éléments par l' a pposition du sigle CE. Sécurité informatique Une garantie de notre part n' e st accordée qu' à... -
Page 9: Construction Du Produit
Proline Prosonic Flow B 200 Description du produit Construction du produit A0016199 1 Principaux composants d' u n appareil de mesure Couvercle du compartiment de l' é lectronique Module d' a ffichage Module électronique principal Presse-étoupe Boîtier du transmetteur Module électronique E/S... -
Page 10: Réception Des Marchandises Et Identification De L'appareil
• Si l' u ne de ces conditions n' e st pas remplie : adressez-vous à votre agence Endress +Hauser. • Selon la version d' a ppareil, le CD-ROM ne fait pas partie de la livraison ! La documentation technique est disponible via Internet ou l' a pplication Endress+Hauser Operations App. Endress+Hauser... -
Page 11: Identification De L'appareil
• Entrer le numéro de série figurant sur la plaque signalétique dans l' a pplication Endress +Hauser Operations App ou avec l' a pplication Endress+Hauser Operations App scanner le code matriciel 2-D (QR-Code) figurant sur la plaque signalétique : toutes les indications relatives à... -
Page 12: Transport De L'appareil
Stockage et transport Proline Prosonic Flow B 200 Transport de l'appareil Transporter l' a ppareil au point de mesure dans son emballage d' o rigine. A0015604 Ne pas enlever les disques ou capots de protection montés sur les raccords process. Ils évitent d' e ndommager mécaniquement les surfaces d' é... -
Page 13: Transport Avec Un Chariot Élévateur
Proline Prosonic Flow B 200 Stockage et transport 5.2.3 Transport avec un chariot élévateur Lors d' u n transport dans une caisse en bois, la structure du fond permet de soulever la caisse dans le sens horizontal ou des deux côtés avec un chariot élévateur. -
Page 14: Montage
Montage Proline Prosonic Flow B 200 Montage Conditions de montage En principe, il n' e st pas nécessaire de prendre des mesures particulières au moment du montage (par ex. support). Les forces extérieures sont absorbées par la construction de l' a ppareil. -
Page 15: Longueurs Droites D'entrée Et De Sortie
Proline Prosonic Flow B 200 Montage Position de montage Version compacte Position de montage verticale A0015545 Position de montage horizontale, tête de transmetteur en haut * A0015589 Position de montage horizontale, tête de transmetteur en bas * A0015590 Position de montage horizontale, tête de transmetteur latérale... - Page 16 Montage Proline Prosonic Flow B 200 Version une corde : DN 50 (2"), DN 80 (3") 20 × DN 3 × DN 20 × DN 3 × DN 20 × DN 3 × DN 20 × DN 3 × DN A0015453 ...
-
Page 17: Isolation Thermique
Proline Prosonic Flow B 200 Montage Longueurs droites de sortie lors du montage d' a ppareils externes Lors du montage d' u n appareil externe, veiller à l' é cart indiqué. 3 × DN A0015901 Transmetteur de pression 6.1.2 Conditions d'environnement et de process Gamme de température ambiante... -
Page 18: Montage De L'appareil
Montage Proline Prosonic Flow B 200 Montage de l'appareil 6.2.1 Outil nécessaire Pour le transmetteur • Pour la rotation du boîtier de transmetteur : clé à fourche 8 mm • Pour l' o uverture des crampons de sécurité : clé à six pans creux 3 mm Pour le capteur Pour les brides et autres raccords process : outil de montage approprié... -
Page 19: Tourner L'afficheur
Proline Prosonic Flow B 200 Montage max. 350° 8 mm 8 mm A0013713 6.2.5 Tourner l'afficheur Le module d' a ffichage peut être tourné afin de faciliter la lecture et la configuration. 3 mm A0013905 Contrôle du montage L' a ppareil est-il intact (contrôle visuel) ? ... - Page 20 Montage Proline Prosonic Flow B 200 Le sens de la flèche sur le capteur correspond-il au sens d' é coulement réel du produit dans la conduite → 14 ? Le numéro d' i dentification et le marquage du point de mesure sont-ils corrects (contrôle visuel) ? ...
-
Page 21: Raccordement Électrique
Proline Prosonic Flow B 200 Raccordement électrique Raccordement électrique L' a ppareil de mesure n' e st pas muni d' u n séparateur interne. Adjoindre de ce fait à l' a ppareil un disjoncteur ou un disjoncteur de ligne permettant de séparer le câble d' a limentation aisément du réseau. - Page 22 Raccordement électrique Proline Prosonic Flow B 200 7.1.3 Occupation des bornes Transmetteur Variantes de raccordement A0020738 A0020739 Nombre maximal de bornes Nombre maximal de bornes avec variante de Bornes 1…6 : commande "Accessoire monté", Option NA : Parafoudre Sans protection intégrée contre les surtensions •...
-
Page 23: Tension D'alimentation
Proline Prosonic Flow B 200 Raccordement électrique 7.1.4 Exigences liées à l'unité d'alimentation Tension d'alimentation Transmetteur Tension minimale Tension maximale Variante de commande "Sortie" aux bornes aux bornes 1) 2) Option A : 4-20 mA HART • Pour 4 mA : ≥ DC 16 V DC 35 V •... - Page 24 Raccordement électrique Proline Prosonic Flow B 200 R [ ] U [V] 16.8 A0018972 Gamme nominale 1.1 Pour la variante de commande "Sortie", Option A "4-20mA HART"/Option B "4-20mA HART, sortie impulsion/fréquence/tor" avec Ex i et option C "4-20mA HART + 4-20mA analogique"...
-
Page 25: Raccordement De L'appareil
Proline Prosonic Flow B 200 Raccordement électrique Raccordement de l'appareil AVIS Limitation de la sécurité électrique en raison d'un raccordement incorrect ! ‣ Ne faire exécuter les travaux de raccordement électrique que par un personnel spécialisé ayant une formation adéquate. -
Page 26: Garantir Le Degré De Protection
Raccordement électrique Proline Prosonic Flow B 200 Garantir le degré de protection L' a ppareil de mesure satisfait à toutes les exigences selon degré de protection IP66/67, boîtier type 4X. Afin de garantir le degré de protection IP66/67, boîtier type 4X, exécuter les étapes suivantes après le raccordement électrique :... -
Page 27: Options De Configuration
Proline Prosonic Flow B 200 Options de configuration Options de configuration Structure et principe du menu de configuration 8.1.1 Structure du menu de configuration Menu de configuration pour opérateur et maintenance Language Fonctionnement orienté tâches Configuration Diagnostic Menu de configuration pour experts Expert orienté... -
Page 28: Accès Au Menu De Configuration Via L'afficheur Local
Options de configuration Proline Prosonic Flow B 200 Accès au menu de configuration via l'afficheur local X X X X X X 19.184 mA 12.5 X X X X X X Language 20.50 Ã English Deutsch Español Français User ABC_... -
Page 29: Affichage Opérationnel
Proline Prosonic Flow B 200 Options de configuration 8.2.1 Affichage opérationnel Zone d'état Dans la zone d' é tat de l' a ffichage opérationnel apparaissent en haut à droite les symboles suivants : • Signaux d' é tat – F : Défaut –... -
Page 30: Zone D'affichage
Options de configuration Proline Prosonic Flow B 200 Zone d'affichage • Symboles d' a ffichage pour les menus – : Fonctionnement – : Configuration – : Diagnostic – : Expert • : Sous-menu • : Assistant • : Paramètre au sein d' u n assistant •... -
Page 31: Eléments De Configuration
Proline Prosonic Flow B 200 Options de configuration 8.2.4 Eléments de configuration Touches et signification Touche Moins • Pour les menus, sous-menus : déplace au sein d' u ne liste de sélection la barre de sélection vers le haut. • Pour les assistants : confirme la valeur du paramètre et passe au paramètre précédent. -
Page 32: Informations Complémentaires
Intégration système Proline Prosonic Flow B 200 8.2.5 Informations complémentaires Informations complémentaires relatives aux thèmes suivants : manuel de mise en service relatif à l' a ppareil • Appeler le texte d' a ide • Rôles utilisateur et leurs droits d' a ccès •... -
Page 33: Configuration De L'appareil De Mesure
Proline Prosonic Flow B 200 Mise en service X X X X X X X 20.50 Main menu 0104-1 Language English Operation Setup Language 0104-1 English à Deutsch Español Français Language 0104-1 à English Deutsch Español Français Hauptmenü 0104-1 Sprache... -
Page 34: Définition De La Désignation Du Point De Mesure
Informations de diagnostic Proline Prosonic Flow B 200 Assistant Signification Affichage Configuration de l' a ffichage des valeurs mesurées Traitement sortie Détermination du mode de sortie Suppression débit de fuite Réglage de la suppression des débits de fuite 10.5 Définition de la désignation du point de mesure Afin de pouvoir identifier rapidement le point de mesure au sein de l' i nstallation, il est possible d' e ntrer à... -
Page 35: Liste Diagnostic
Proline Prosonic Flow B 200 Informations de diagnostic X X X X X X X X X X X X X X 20.50 S801 Tens.alim.tp fai Menu Liste diagnostic Diagnostic 1 S801 Tens.alim.tp fai Diagnostic 2 Diagnostic 3 Tens.alim.tp fai... - Page 36 www.addresses.endress.com...
