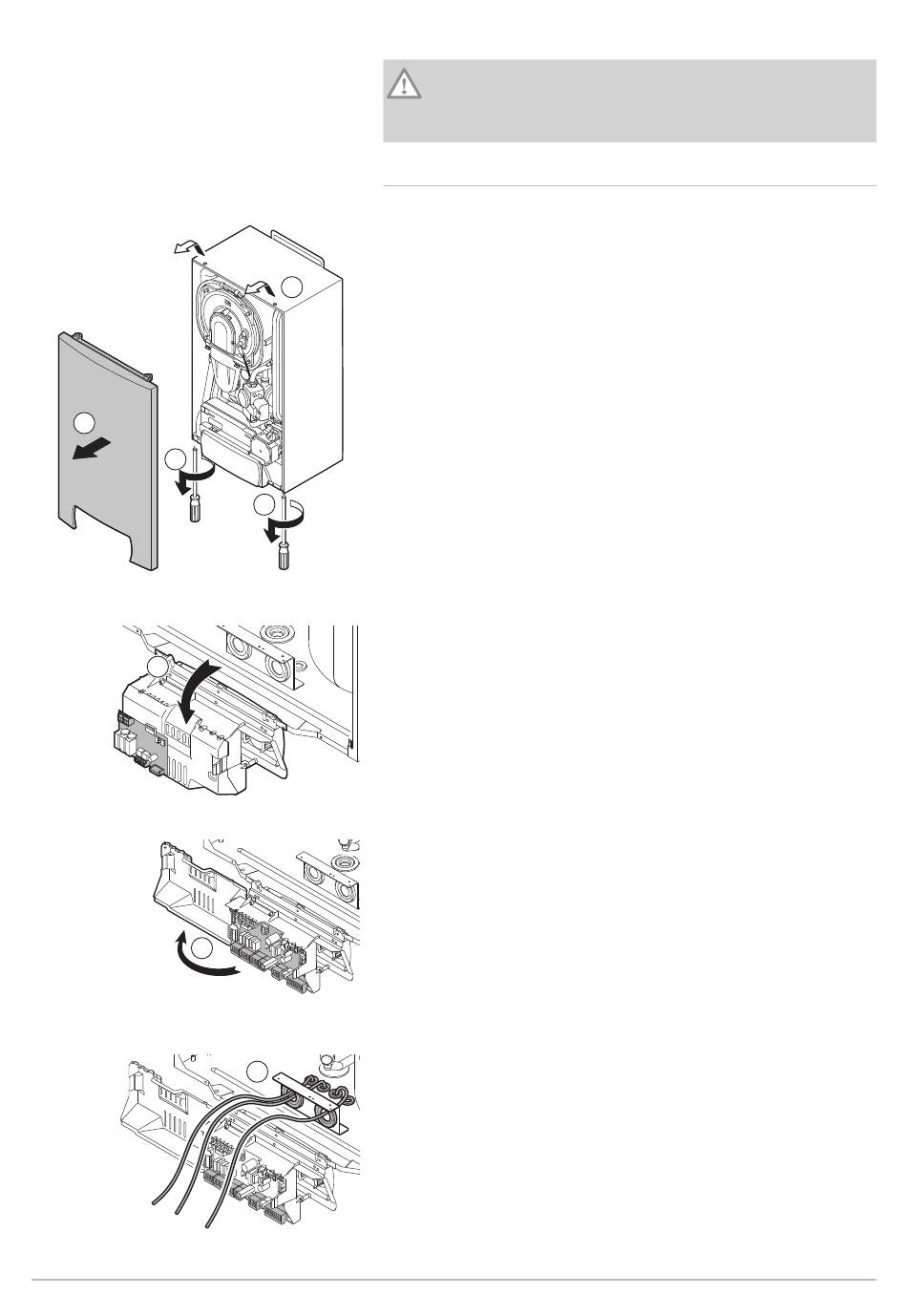

Fig.24 Enlever le panneau avant
2
1
Fig.25 Faire pivoter le panneau avant
3
Fig.26 Retirer le capuchon
4
Fig.27 Position des câbles
7701132 - v.02 - 14082018
6.6.3
1. Retirer les 2 vis dans le bas du panneau avant.
2. Déposer l'habillage avant.
2
1
AD-3000868-02
3. Faire pivoter le panneau avant vers l'avant.
AD-4000081-01
4. Retirer le capuchon.
AD-4000082-01
5. Guider les câbles dans le passe-fil situé dans le bas de la chaudière.
5
AD-4000083-01
Attention
Si la chaudière doit être connectée à une alimentation à 2 phases,
retirer le cavalier X12 de l'unité de commande (sous le panneau
de protection).
Accès aux connecteurs
6 Installation
33
