Type
Principe
C
33
C
53
C
63
C
83
(2)
(1) Le matériau doit aussi satisfaire aux exigences relatives aux propriétés de matériau, indiquées au chapitre approprié.
(2) Une dépression de 4 mbar peut se produire
7701132 - v.02 - 14082018

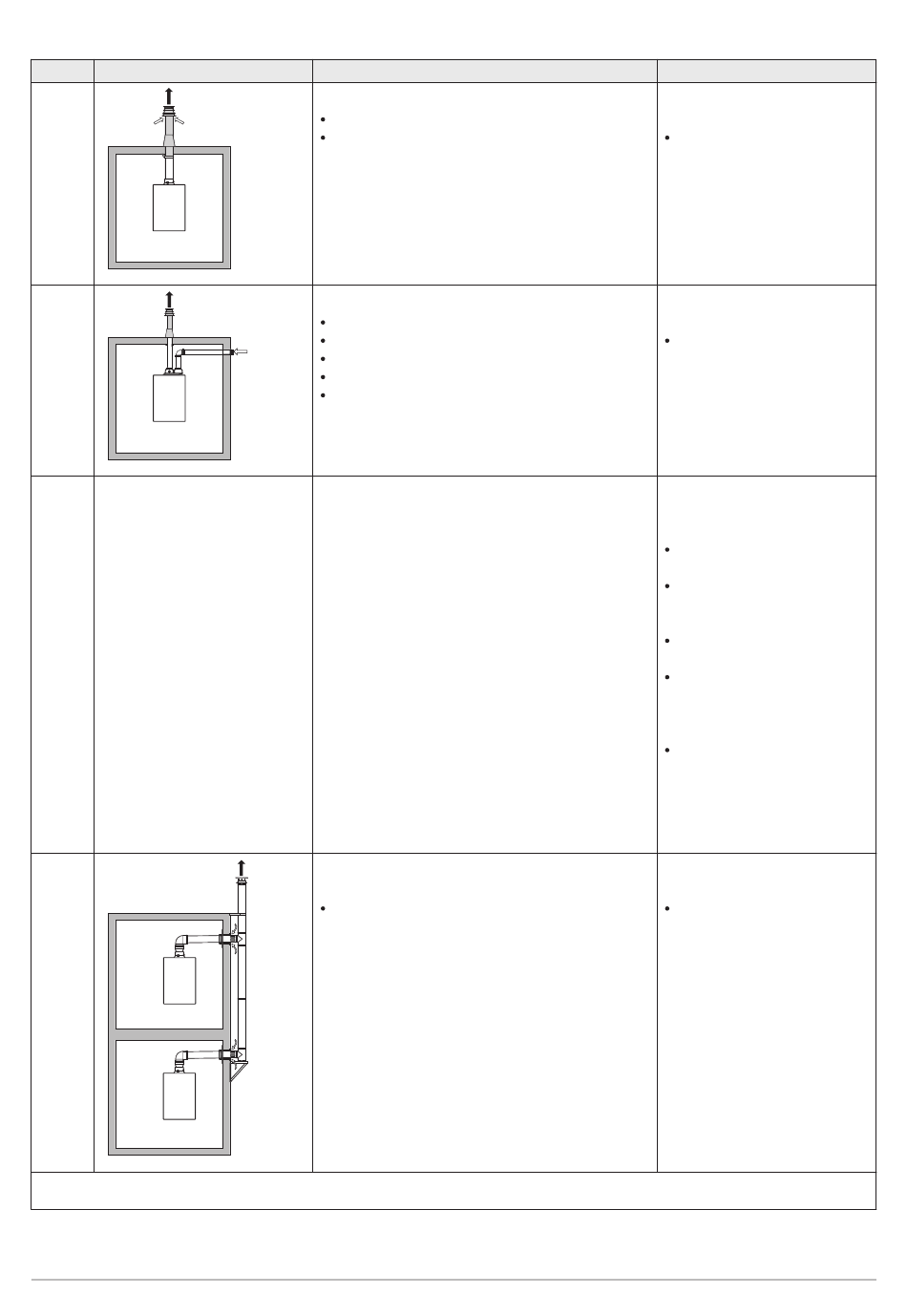

Désignation
Version étanche
Évacuation des fumées par le toit.
Le débouché pour l'arrivée d'air se trouve dans
la même zone de pression que l'évacuation (par
ex. passage d'un conduit concentrique dans le
toit).
AD-3000927-01
Raccordement dans différentes zones de pression
Appareil étanche.
Conduit d'arrivée d'air séparé.
Conduit d'évacuation des fumées séparé.
Évacuation dans différentes zones de pression.
L'arrivée d'air et l'évacuation des fumées ne doi
vent pas être placées sur des murs se faisant
face.
AD-3000929-02
Le fabricant fournit ce type d'appareil sans systè
me de fumisterie.
Évacuation des fumées commune et arrivée d'air
individuelle (semi-CLV)
Placer un dispositif d'évacuation des conden
sats, équipé d'un siphon, en bas du conduit.
AD-3000930-01
6 Installation
Fabricants autorisés
(1)
Passage de toit et matériau de
raccordement
Cox Geelen
Matériau de raccordement et
passage de toit :
Cox Geelen
Lors de la sélection du maté
riau, prière de noter les points
suivants :
L'eau condensée doit retour
ner à l'appareil
Le matériau doit résister à la
température des fumées de
l'appareil.
Recirculation maximale ad
missible de 10%.
L'arrivée d'air et l'évacuation
des fumées ne doivent pas
être placées sur des murs se
faisant face.
La dépression minimale ad
missible entre l'arrivée d'air
et l'évacuation des fumées
est de -200 Pa (incluant
pression du vent de -100
Pa).
Matériau de raccordement pour
le conduit commun :
Cox Geelen
