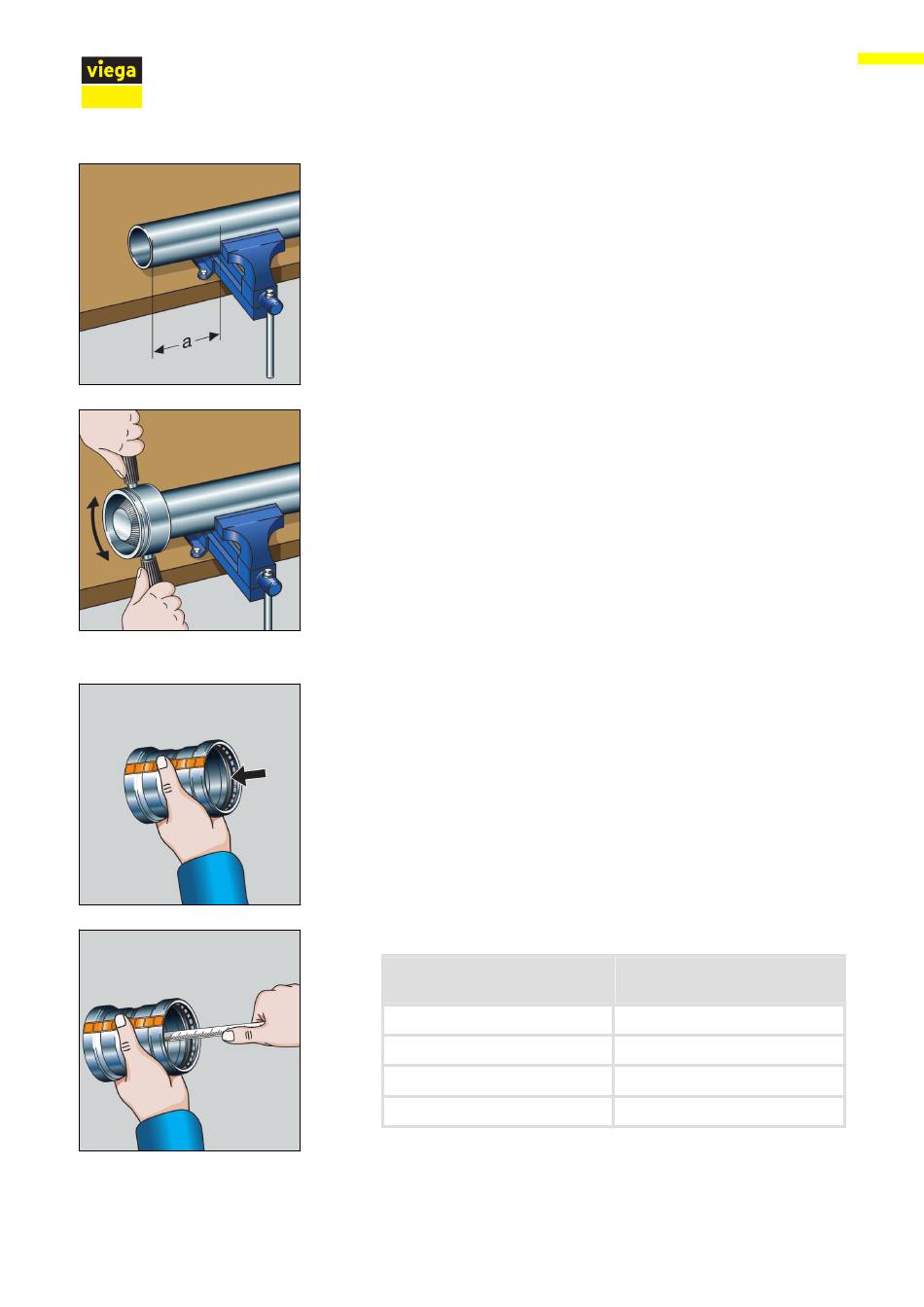

Sertir le raccord
Sanpress Inox XL
▶
Serrer le tube dans l'étau.
▶
Lors du serrage, respecter une distance (a) minimale de 100 mm par
rapport au bout du tuyau.
Les bouts de tuyau ne doivent pas être déformés ou endommagés.
▶
Ébavurer l'intérieur et l'extérieur du tube.
Conditions :
Le bout du tuyau n'est pas déformé ou endommagé.
n
Le tube est ébavuré.
n
Dans le raccord à sertir se trouve le joint approprié.
n
EPDM = noir brillant
FKM = noir mat
Le joint, la bague de séparation et la bague crantée sont intacts.
n
Le joint, la bague de séparation et la bague crantée se trouvent
n
entièrement dans la nervure.
▶
Mesurer la profondeur d'emboîtement.
d [mm]
64,0
76,1
88,9
108,0
Manipulation
Profondeur d'emboîtement
[mm]
43
50
50
65
22
