2.6.
Raccordement électrique de la colonne GeniaSet Split
2.6.1. Alimentation 230 V - 50 Hertz
La colonne GeniaSet Split doit être connectée électriquement depuis la protection
du tableau électrique sur le connecteur X300.
La protection doit être d'un calibre de 32 A.
Prévoir un câble de 6 mm² de diamètre (phase, neutre et terre) depuis le tableau électrique.

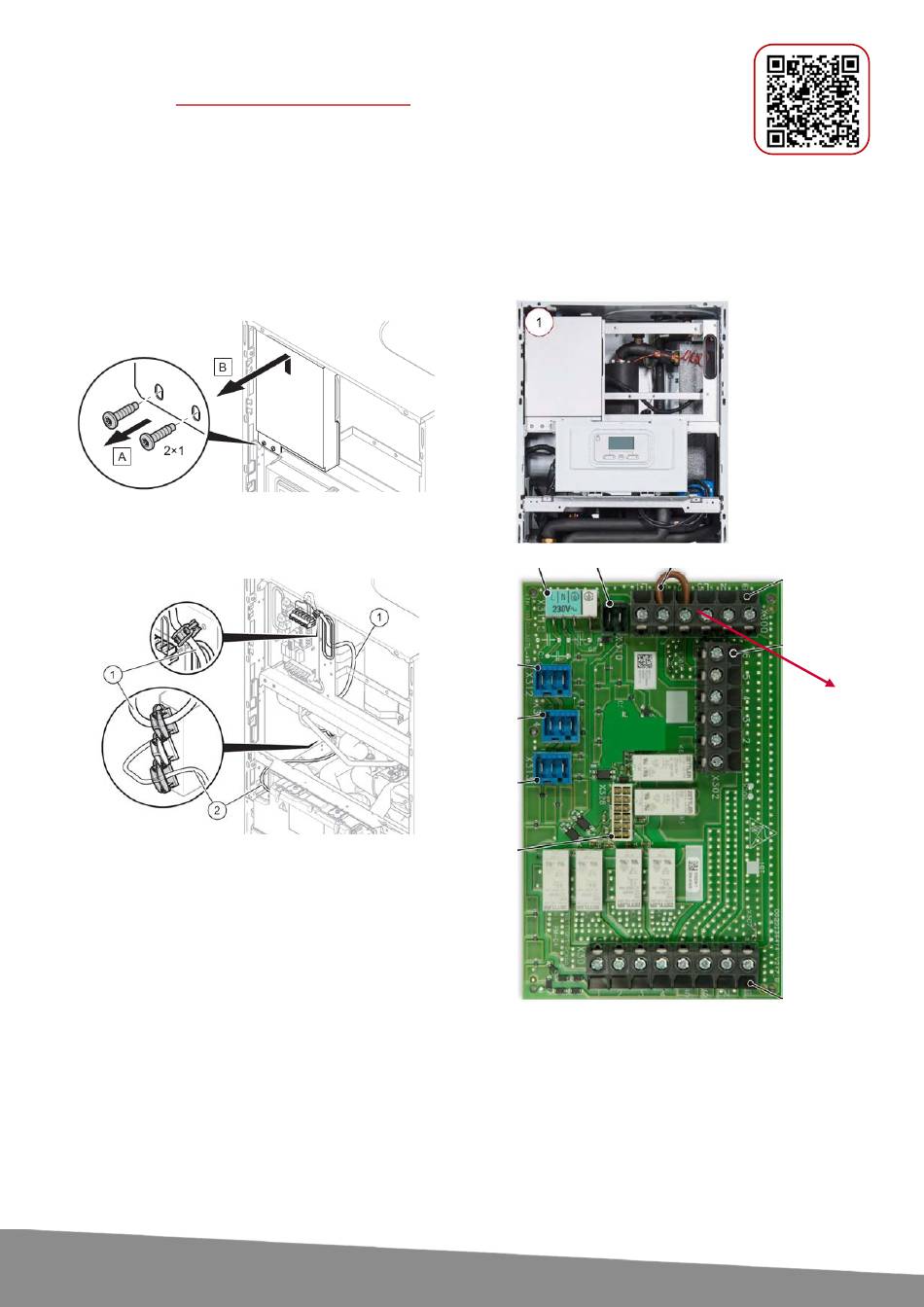

Retrait de la protection du circuit imprimé de raccordement au secteur
1.
Enlevez les deux vis.
2.
Retirez la protection du circuit imprimé de raccordement
au secteur dans un mouvement vers l'avant.
Etablissement de l'alimentation électrique
1.
Démontez le panneau avant. (-> page 23 de la notice
d'installation)
2.
Retirez la protection du circuit imprimé de
raccordement au secteur. (-> page 28 de la notice
d'installation)
3.
Faites passer le câble de raccordement au secteur (1)
et les autres câbles de raccordement (24V/eBus) (2)
à l'intérieur du produit, le long de la protection
latérale gauche.
4.
Faites passer les câbles de raccordement au secteur
dans les serre-câbles, puis faites-les cheminer
jusqu'aux cosses du circuit imprimé de raccordement
au secteur.
5.
Branchez le câble de raccordement au secteur sur les
cosses correspondantes.
6.
Fixez les câbles de raccordement au secteur dans les
serre-câbles.
Connecteur
x300 :
Alimentation
électrique
230 V – 50 Hz
16
