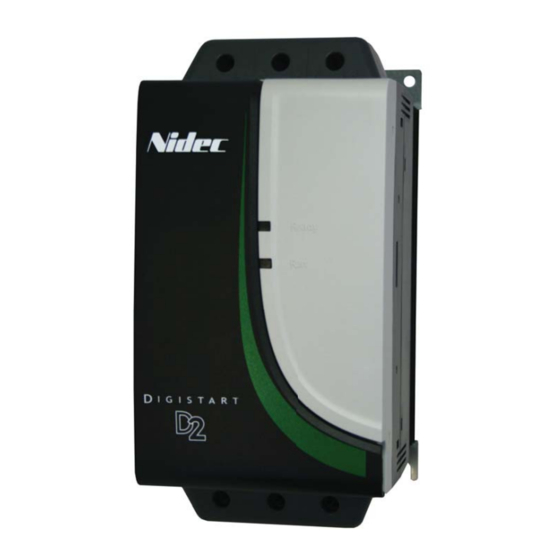

Nidec Digistart D2 Guide De Mise En Service
Masquer les pouces
Voir aussi pour Digistart D2:
- Guide de mise en service (24 pages) ,
- Guide de mise en service (12 pages)
Table des Matières
Publicité
Liens rapides
Publicité
Table des Matières
Manuels Connexes pour Nidec Digistart D2
Sommaire des Matières pour Nidec Digistart D2
- Page 2 En cas de doute, contacter Nidec ou votre distributeur local agréé. Déclaration relative à l'environnement Nidec s'est engagé à minimiser les impacts de ses opérations de fabrication. Dans ce but, nous utilisons un Système de Gestion de l'Environnement (EMS) certifié conforme au Standard International ISO 14001.
-
Page 3: Table Des Matières
Paramètres programmables ......................13 Réglages ............................13 Diagnostics ............................. 16 LED ..............................16 Codes de mise en sécurité ....................... 16 Reset ..............................17 Protections ............................17 Caractéristiques ..........................19 Options ............................21 Digistart D2 : Guide de mise en service Indice : F... -
Page 4: Informations Relatives À La Sécurité
à la sélection des fusibles et autres protections, ainsi qu'aux connexions de terre de protection. Dans l'Union européenne, toutes les machines incorporant ce produit doivent être conformes aux Directives suivantes : 2006/42/CE : Sécurité des machines. 2014/30/UE : Compatibilité électromagnétique. Digistart D2 : Guide de mise en service Indice : F... -
Page 5: Moteur
(par exemple, un relais à enclenchement). 1.7.5 Court-circuit Les démarreurs progressifs Digistart D2 ne sont pas à l'épreuve des courts-circuits. Après une surcharge sévère ou un court-circuit, le fonctionnement du démarreur progressif doit être intégralement vérifié par un agent de maintenance agréé. -
Page 6: Valeurs Nominales
87 A D2-140 140 A 133 A 120 A 110 A D2-170 170 A 157 A 142 A 130 A D2-200 200 A 186 A 165 A 152 A Digistart D2 : Guide de mise en service Indice : F... -
Page 7: Installation Mécanique
(2,16) (3,6) (0,9) (4,85) D2-060 D2-075 D2-085 110,5 D2-100 (5,70) (4,88) (8,46) (7,71) (7,59) (4,4) (1,5) (8,81) D2-140 D2-170 114,5 D2-200 (7,87) (6,30) (9,44) (8,50) (8,43) (4,5) (2,0) (14,33) Digistart D2 : Guide de mise en service Indice : F... -
Page 8: Installation Du Matériel
Les démarreurs progressifs peuvent s'installer côte à côte sans espace entre eux (c'est-à-dire, s'ils sont installés sans modules de communication). Le démarreur progressif peut être installé horizontalement. Déclasser le courant nominal du démarreur progressif de 15%. Digistart D2 : Guide de mise en service Indice : F... -
Page 9: Installation Électrique
0,5 Nm max 2,2 ft-lb 2,9 ft-lb 4,4 in-lb max 4.1.1 Borne de mise à la terre Tous les démarreurs progressifs Digistart D2 comportent une borne de mise à la terre sur leur partie inférieure. Modèle Dimension des bornes Couple maximal D2-018 à... -
Page 10: Tensions De Commande
4.1.2 Tensions de commande Les démarreurs progressifs Digistart D2 peuvent être livrés avec l'une ou l'autre des configurations de tension de commande suivantes : D2-1x-xxx-C1 ..110-240 VAC (+ 10% / - 15%) ou 380-440 VAC (+ 10% / - 15%) D2-1x-xxx-C2 .. -
Page 11: Fusibles À Semi-Conducteur
établi. Ce relais est normalement ouvert. Mise en sécurité : Le relais se ferme lorsque le Digistart D2 déclenche une sécurité. Le relais peut servir à commander le mécanisme de déclenchement d'un disjoncteur en amont (chargé d'isoler le circuit du moteur), ou à... -
Page 12: Schémas De Principe
Démarreur progressif avec disjoncteur magnéto-thermique et contacteur principal 1/L1 2/T1 3/L2 4/T2 5/L3 6/T3 COM2 RLO2 Moteur (triphasé) Contacteur principal COM2, RLO2 Sortie de contacteur principal COM1, RLO1 Sortie programmable (réglée pour une mise en sécurité) Digistart D2 : Guide de mise en service Indice : F... -
Page 13: Paramètres Programmables
Le réglage de la classe de mise en sécurité moteur suppose un courant de rotor bloqué égal à 600% du courant nominal moteur. Le réglage à "OFF" désactive la protection du moteur contre les surcharges. Digistart D2 : Guide de mise en service Indice : F... - Page 14 La fonction du relais auxiliaire et l'ordre des phases sont configurés à l'aide d'un commutateur commun. Régler la fonction du relais auxiliaire comme il est nécessaire, puis la protection de l'ordre des phases. Digistart D2 : Guide de mise en service Indice : F...
- Page 15 • Exemples de protection de relais auxiliaire et de l'ordre des phases du Digistart D2 Action du relais : le relais sera activé après une commande de démarrage et COM1, RLO1 Trip lorsque le démarrage progressif sera terminé. L'état du relais correspondra à celui de la LED "Run". Le relais s'ouvrira si le démarreur se met en sécurité.
-
Page 16: Diagnostics
Panne de connexions internes (entre le démarreur et le module) : démonter et remonter le module optionnel. Surcharge bypass : le courant nominal du démarreur peut être trop faible pour x 10 l'application. Digistart D2 : Guide de mise en service Indice : F... -
Page 17: Reset
6.4.3 Protection contre le déséquilibre de courant Le Digistart D2 se mettra en sécurité sur déséquilibre de courant si le courant le plus élevé et le plus faible sur les trois phases varient en moyenne de 30% pendant plus de 3 secondes. La protection contre le déséquilibre de courant n'est pas réglable, et n'est active que si le courant moyen du moteur est d'au... -
Page 18: Protection De La Fréquence De L'alimentation
Si la mise en sécurité se produit fréquemment, cela signifie que le démarreur progressif ne convient pas bien à l'application. Digistart D2 : Guide de mise en service Indice : F... -
Page 19: Caractéristiques
Valeur de la tension de tenue aux impulsions transitoires rapides (5/50ns) 2 kV entre phase et terre, 1 kV entre phases Baisse de tension et micro-coupures ..........100 ms (à 40% de la tension nominale) Harmoniques et distorsion ............CEI61000-2-4 (Classe 3), EN/CEI61800-3 Digistart D2 : Guide de mise en service Indice : F... - Page 20 En régime établi ......................10 watts nominaux • Conformité aux normes UL / C-UL ............................UL 508 CE ............................EN 60947-4-2 RoHS ................Conforme à la directive européenne 2011/65/EU Digistart D2 : Guide de mise en service Indice : F...
-
Page 21: Options
établi, Arrêt en cours, En sécurité) • La surveillance des performances (courant et température du moteur) Pour utiliser le Digistart-Soft avec le Digistart D2, celui-ci doit être équipé d'un module USB, d'un module Modbus ou d’une console de visualisation. Digistart D2 - Console de...
