ESBE MBA130 Serie Guide Rapide

VANNES DE DÉRIVATION
VANNE À BOISSEAU
SPHÉRIQUE MOTORISÉE
SÉRIE MBA130

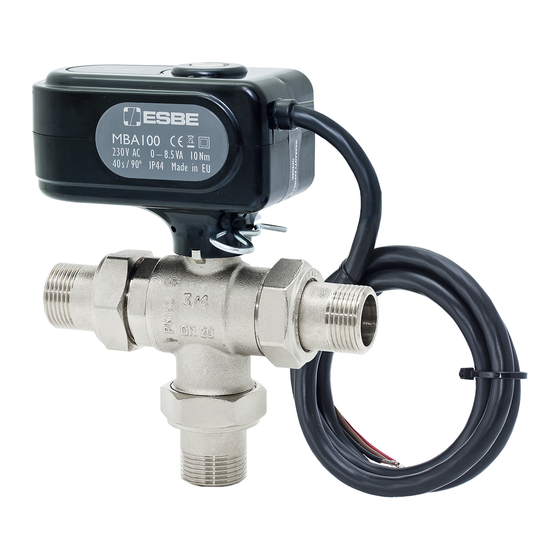

La série MBA130 ESBE se compose de vannes à boisseau
sphérique motorisées à 3 voies disponibles en DN 20-25, PN32
avec filetage extérieur ou avec un raccord associant un filetage
intérieur et un filetage extérieur.
UTILISATION
La série MBA130 ESBE est une gamme de vannes 3 voies à
boisseau sphérique motorisées pour faire de la dérivation;
elles sont destinées aux applications de chauffage et de
refroidissement. Cette vanne est étanche aux bulles d'air,
conformément à la norme EN12266-1
Le servomoteur est commandé par un signal 2 points
et est recommandé pour les applications "Tout-ou-rien".
Il est disponible pour une alimentation électrique en
230 V AC, 50 Hz. Le servomoteur est fourni avec un câble
CARACTÉRISTIQUES TECHNIQUES
:
Vanne :
Classe de pression : ______________________________ PN 32
Température du liquide : ______________________max. +90ºC
_____________________________________________ min. 0ºC
Couple (à une pression nominale) : _________________ < 4 Nm
Taux de fuite -
EN12266-1 : __ taux de fuite interne B, étanche aux bulles d'air
EN12266-1 : __taux de fuite externe A, étanche aux bulles d'air
Pression de service : ___________________ 3.2 MPa (32 bars)
Connexions : _________________ Filetage intérieur, ISO 228/1
____________________________ Filetage extérieur, ISO 228/1
Fluide : _______Eau de chauffage (en conformité avec VDI2035)
________________________ Mélanges eau / glycol, max. 50 %
(pour les mélanges de plus de 20 %, les données de pompage doivent être vérifiées)
Matériau
Corps de vanne : _____________ Laiton CW 617N, plaqué nickel
Extrémité du corps : __________ Laiton CW 617N, plaqué nickel
Siège : __________________________________________ PTFE
Joint torique : _____________________________________ FPM
Sphère : ________________________ Laiton CW 617N, chromé
Rondelle : ________________________________________ PTFE
Arbre : _________________________ Laiton CW 614N, chromé
Joint torique, arbre : ______________________________ HNBR
Joint d'étanchéité : ______________ Fibre résistant à la chaleur
Raccord : ___________________ Laiton CW 617N, plaqué nickel
Écrou : _____________________ Laiton CW 617N, plaqué nickel
ESBE SÉRIE MBA130 • FR • F
© Copyright. Tous droits réservés.
de raccordement attaché d'une longueur de 0.85 mètre, d'un
contact auxiliaire et d'une résistance anti-condensation pour
éviter la condensation sur la carte électronique.
Le servomoteur est monté sur la vanne à boisseau
sphérique avec un embout métallique qui permet son
montage/démontage simplement, rapidement et en toute
sécurité. La vanne à boisseau sphérique possède une plage de
fonctionnement de 90 °.
Servomoteur :
Température ambiante : ______________________max. +50ºC
_____________________________________________ min. 0ºC
Indice de protection : _______________________________IP44
Classe de protection : _________________________________ II
Alimentation électrique : ____________230 ± 10% VAC, 50 Hz
Signal de commande : ______________________ 2 points SPST
Consommation électrique - fonctionnement du moteur : _ 3.5 W
- résistance anti-condensation : ____jusqu'à 5 W
Valeur nominale du contact auxiliaire : ______ 6(1) A 230 V AC
Temps de course 90° :_______________________ 40 secondes
Couple : ________________________________________10 Nm
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
PED 2014/68/EU, article 4.3
BRANCHEMENTS ÉLECTRIQUES
Se reporter aux instructions pour l'installation
