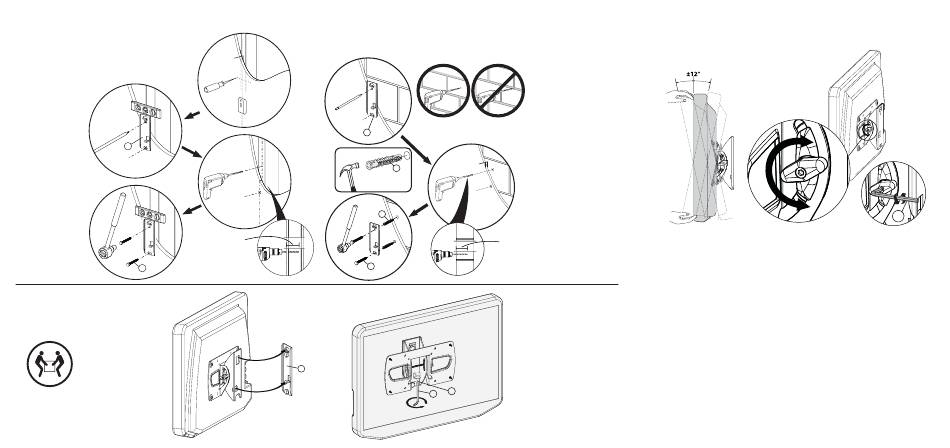

3 Montage de la plaque murale
Option 1 : Installation sur un mur à montants
Attention : Éviter les blessures potentielles ou les dégâts matériels!
NE PAS trop serrer les tire-fonds.
L' é paisseur du matériau recouvrant le mur ne doit pas
a.
dépasser 5/8 po (16mm).
a. Repérer le montant. Repérer le centre du montant
à l'aide d'un poinçon ou d'un
clou fin ou utiliser un
détecteur de montants
bord à bord.
b.
b. Mettre la plaque
murale (B) de niveau
et repérer les
emplacements des
trous.
B
c. Pré-percer les trous tel
qu'illustré.
d. Aligner la plaque murale
c.
sur les trous pré-percés,
insérer les tire-fonds (I) dans
les trous de la plaque murale,
puis serrer les tire-fonds
avec une clé à douille
jusqu'à ce qu'ils
d.
soient totalement
contre la plaque
murale (A).
I
4 Montage du téléviseur sur le mur
a. Glisser l'ensemble téléviseur/support mural dans les
onglets de la plaque murale (B), puis serrer la vis
de verrouillage avec la clé hexagonale (H).
a.
LOURD! De l'aide sera nécessaire
pour cette étape.
Option 2 : Montage sur un mur en béton ou en blocs de béton
Attention : Éviter les blessures potentielles ou les dégâts matériels! NE PAS trop serrer les tire-fonds.
L'épaisseur du matériau recouvrant le mur ne doit pas dépasser 5/8 po (16mm).
< 16 mm
a.
5 ⁄8 po
(
)
B
c.
d.
J
75 mm
3 po
I
B
a. Mettre la plaque murale (B)
de niveau et repérer les
emplacements des trous.
b. Pré-percer les trous tel
qu'illustré.
c. Insérer les chevilles murales à
béton (J) dans les trous
pré-percés et utiliser le
Attention : Pour éviter des dégâts matériels
marteau pour être sûr que les
ou des blessures, ne jamais forer dans le
chevilles soient au ras de la
mortier entre les blocs.
surface en béton.
d. Aligner la plaque murale sur les
b.
chevilles, insérer les tire-fonds
< 16 mm
(I) dans les trous de la plaque
5 ⁄8 po
(
)
murale, puis serrer les
J
tire-fonds avec la clé à douille
jusqu'à ce qu'ils soient
totalement contre la plaque
murale.
75 mm
3 po
G
H
5 Réglage de l'angle d'inclinaison (si nécessaire)
Il est possible de régler l'angle d'inclinaison de l'écran de ± 12°.
Si besoin est, la tension de l'inclinaison peut être réglée en resserrant ou
desserrant le bouton de tension à l'aide de la clé hexagonale (H) ou à
la main.
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ • CONSERVER CES INSTRUCTIONS
Attention : Ne pas utiliser ce produit pour un usage qui ne soit explicitement spécifié par
Rocketfish. Une installation inappropriée peut être source de dégâts matériels ou de bles-
sures. Si ces instructions ne sont pas comprises ou en cas de doutes sur la sécurité de
l'installation, contacter le Service à la clientèle ou un installateur professionnel. Rocketfish
n'est pas responsable de dégâts ou de blessures résultants d'une installation ou d'une utilisa-
tion incorrecte. Le poids du téléviseur ne doit pas dépasser 22,7 kg (50 lb). Le mur doit pou-
voir supporter cinq fois le poids du téléviseur plus le système de montage mural.
Ce produit contient des petites pièces qui peuvent être source de risques d'étouffement si
elles sont avalées. Garder ces pièces hors de la portée des enfants!
Garantie limitée de 5 ans
Aller sur le site www.rocketfishproducts.com pour toute information complémentaire.
