1 - Sens de l'eau
- Assurer vous du sens de la pose
et de l'eau
2 - Préparation du doseur
- Visser le support doseur sur
l'emplacement du châssis à
gauche
3 - Position du régulateur
- Votre
régulateur
d'usine sur le châssis.
4 - Montage du doseur D9D90
- Prenez votre doseur D9D90 et étanchéifiez les deux filetages avec du téflon.
- Vissez les coudes plastiques sur l'entrée et la sortie du doseur. Veillez à ce
que les extrémités des coudes soient verticales. (Fig 1.a)
- Positionnez le doseur sur son support en vous assurant du sens de l'eau.
- Vissez directement le tuyau court sur le coude amont du doseur (1).
- Vissez directement le tuyau long sur le coude aval du doseur (2).
- Raccordez l'extrémité libre du tuyau long amont sur le tube du régulateur(3).
- Enfin, vissez l'extrémité libre du tuyau court aval sur le régulateur(4). (Fig
1.b)
1
4
est
monté
©
DOSATRON INTERNATIONAL S.A.S / 15

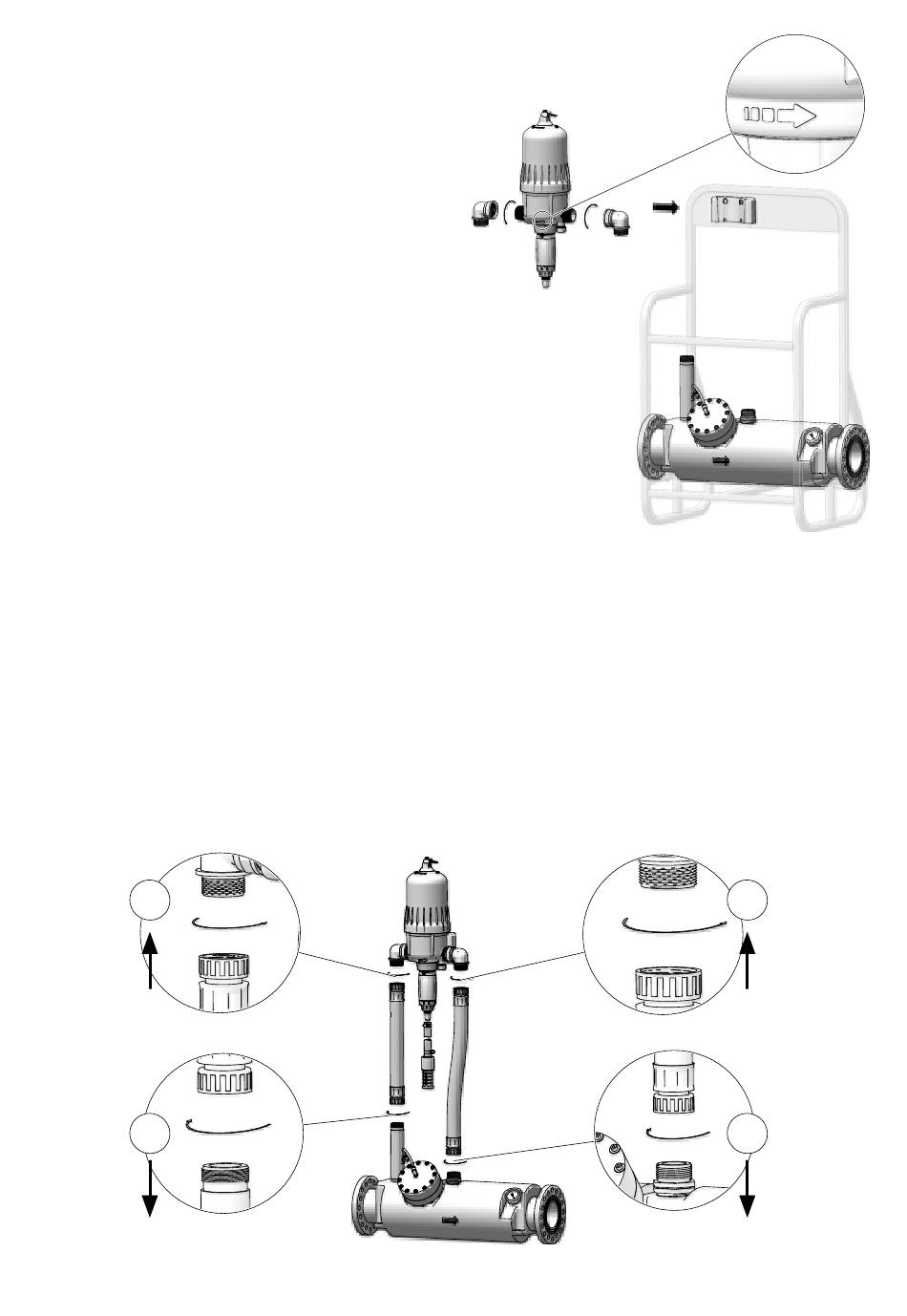

Fig. 1a
Fig. 1b
2
3
