Liquistation CSF48
1.2

Remplacement du tuyau de pompe

#
Danger !
Risque de blessure par pièces en rotation
• Mettez le préleveur hors service avant d'ouvrir la pompe péristaltique.
• Protégez le préleveur contre une mise en service involontaire avant d'intervenir sur la pompe
péristaltique ouverte.

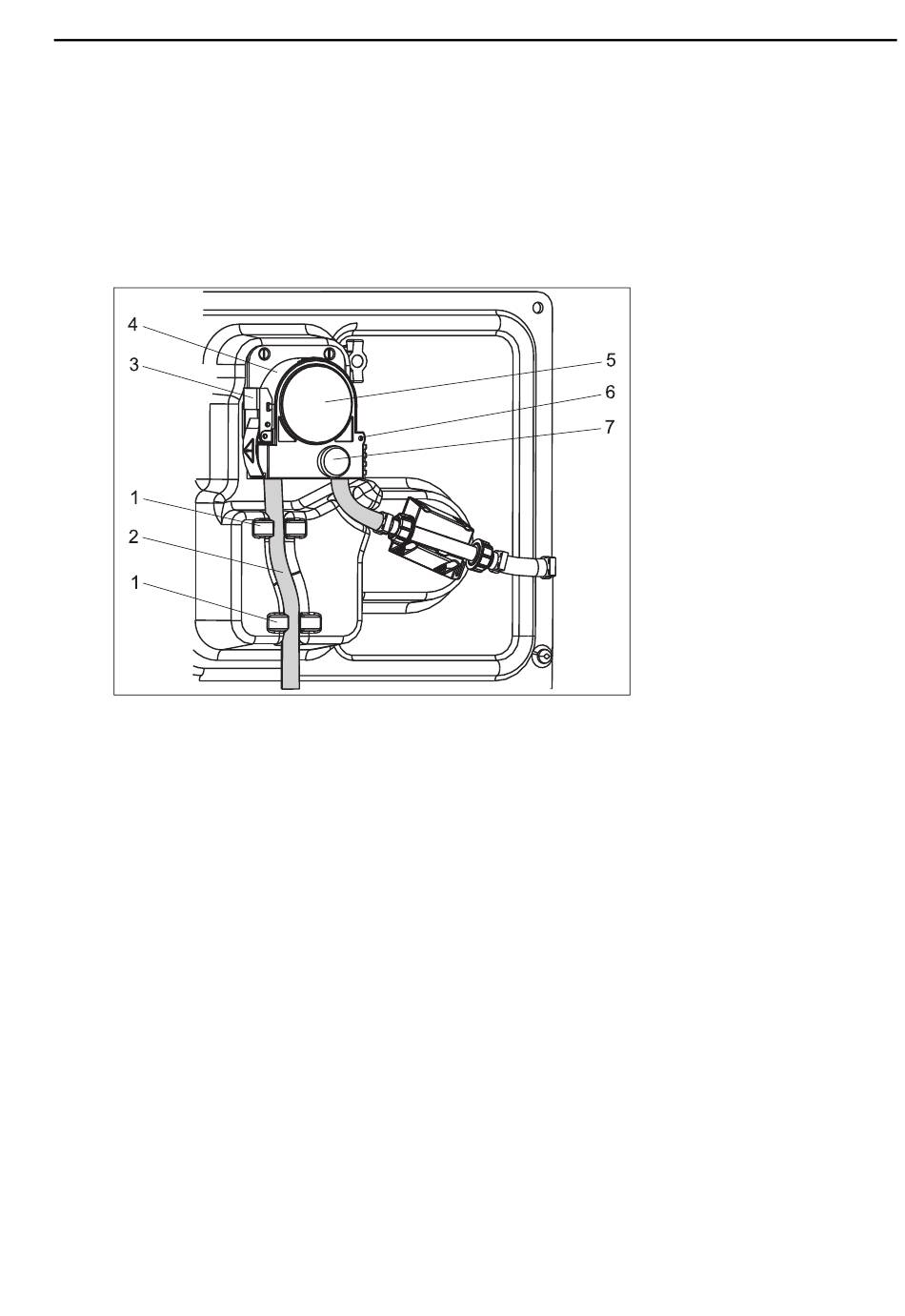

Fig. 1 : Ouvrir la pompe péristaltique
Pour ouvrir la pompe péristaltique, procédez de la manière suivante :
1. Mettez le préleveur hors service en mettant en pause un programme en cours.
2. Ouvrez le système de verrouillage (pos. 3) et rabattez l'étrier de la pompe (pos. 4) vers
haut.
3. Dévissez l'écrou moleté (pos. 7) et rabattez le couvercle de la tête de pompe (pos. 5) vers
la droite.
Endress+Hauser
1 Support
2 Tuyau d'aspiration
3 Système de verrouillage
4 Etrier de la pompe
5 Cache de la tête de pompe
6 Broche de positionnement
7 Ecrou moleté
a0014115
Maintenance
5
