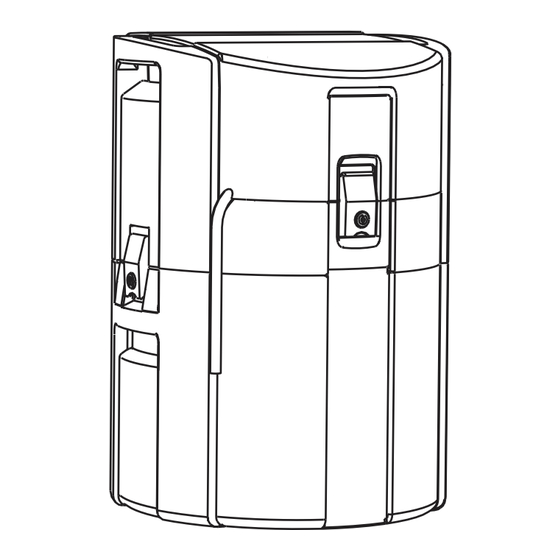

Endress+Hauser Liquiport 2010 CSP44 Manuel De Mise En Service
Masquer les pouces
Voir aussi pour Liquiport 2010 CSP44:
- Manuel de mise en service (165 pages) ,
- Instructions condensées (36 pages) ,
- Information technique (21 pages)
Manuels Connexes pour Endress+Hauser Liquiport 2010 CSP44
Sommaire des Matières pour Endress+Hauser Liquiport 2010 CSP44
- Page 1 Manuel de mise en service Liquiport 2010 CSP44 Préleveur automatique pour liquides Etalonnage BA00493C/14/FR/14.12 71198374 Valable à partir de : version de software 01.03.00...
-
Page 2: A Propos De Ce Manuel
A propos de ce manuel Ce manuel décrit l'étalonnage du bras répartiteur et du volume d'échantillon. Vous trouverez en outre toutes les possibilités d'étalonnage et d'ajustage des capteurs numériques avec protocole Memosens. Ce manuel ne comprend pas : • Configurer/Configuration générale -->... -
Page 3: Table Des Matières
Liquiport 2010 CSP44 Sommaire Etalonnage du bras répartiteur . 5 Capteurs d'oxygène ..24 Générer un signal avec un capteur Etalonnage du volume ampérométrique ....24 Intervalles d'étalonnage . - Page 4 Liquiport 2010 CSP44 12 Capteurs de nitrates ..51 12.1 Types d'étalonnage ....51 12.2 Nitrates ......52 12.3 Ajustage de la température .
-
Page 5: Etalonnage Du Bras Répartiteur
Liquiport 2010 CSP44 Etalonnage du bras répartiteur Etalonnage du bras répartiteur L'étalonnage du bras répartiteur n'est possible que dans le cas de la version avec flacons multiples. Il doit être effectué lorsque : • Le moteur du bras répartiteur a été remplacé... -
Page 6: Etalonnage Du Volume D'échantillon
Etalonnage du volume d'échantillon Liquiport 2010 CSP44 Etalonnage du volume d'échantillon Pompe péristaltique Pour étalonner le volume d'échantillon, il vous faut un bécher gradué d'au moins 200 ml. Dans le cas du CSP44, retirez le tuyau de pompe de la traversée de tuyau et introduisez-le dans le bécher gradué. - Page 7 Liquiport 2010 CSP44 Etalonnage du volume d'échantillon Chemin : Menu/Etalonnage Fonction Options Info Vérifiez que le volume d'échantillon est correct. Utilisez Non pour entrer le volume prélevé effectif, par ex. 110 ml. Utilisez Oui pour répéter le prélèvement. Endress+Hauser...
-
Page 8: Etalonnage Et Ajustage
Etalonnage et ajustage Liquiport 2010 CSP44 Etalonnage et ajustage Définitions Etalonnage (selon DIN 1319) : L'étalonnage est défini comme l'ensemble des opérations établissant la relation entre la valeur mesurée ou la valeur attendue de la grandeur de sortie et la valeur réelle ou correcte correspondante de la grandeur mesurée (grandeur d'entrée) pour un ensemble de mesure sous des conditions spécifiées. - Page 9 Liquiport 2010 CSP44 Etalonnage et ajustage L'équation de Nernst, utilisée pour calculer le pH, est une relation linéaire typique : - 2.303 RT U = U pH = -lg(a ), a ... activité des ions hydrogène ... valeur mesurée brute en mV ...
-
Page 10: Delta Du Point Zéro
Etalonnage et ajustage Liquiport 2010 CSP44 3.2.3 Delta du point zéro L'appareil détermine la différence entre les points zéro ou les points de fonctionnement (capteur ISFET) du dernier et de l'avant-dernier étalonnage. Le décalage du point zéro ou du point de fonctionnement (offset) n'altère pas la sensibilité... - Page 11 Liquiport 2010 CSP44 Etalonnage et ajustage Il est recommandé de réaliser l'étalonnage en laboratoire en utilisant le logiciel de base de données "Memobase" (--> "Accessoires"). Cela permet d'augmenter la disponibilité de vos points de mesure et de sauvegarder toutes les données relatives à l'étalonnage et au capteur de façon sécurisée dans la banque de données.
-
Page 12: Capteurs De Ph
Capteurs de pH Liquiport 2010 CSP44 Capteurs de pH Intervalles d'étalonnage 4.1.1 Déterminer des intervalles La durée de vie d'une électrode pH en verre est limitée. L'une des causes est le vieillissement du verre de membrane sensible au pH. Ce vieillissement entraîne la modification de la couche hydratée qui s'épaissit avec le temps. -
Page 13: Surveiller L'intervalle D'étalonnage
Liquiport 2010 CSP44 Capteurs de pH 4.1.2 Surveiller l'intervalle d'étalonnage Si vous avez établi des intervalles d'étalonnage pour votre process, vous pouvez également les faire surveiller par l'appareil. Pour cela, il existe deux fonctions : Tempo étalonnage (Menu/Configurer/Entrées/<Type de capteur>/Configuration étendue/ Config. -
Page 14: Avec Des Tampons D'étalonnage
4.3.2 Avec des tampons d'étalonnage Pour l'étalonnage en 2 points, vous utilisez des tampons d'étalonnage. Les tampons de qualité d'Endress+Hauser sont vérifiés et mesurés en laboratoire accrédité. L'accréditation (numéro d'enregistrement DAR "DKD-K-52701") atteste que les valeurs réelles et les déviations maximales sont correctes et traçables. -
Page 15: Etalonnage En Un Point
Liquiport 2010 CSP44 Capteurs de pH Etalonnage en un point 4.4.1 Applications et exigences Un étalonnage en un point est particulièrement utile si ce n'est pas la valeur de pH absolue mais seulement la déviation par rapport à une valeur de référence qui présente un intérêt. Les applications sont : •... -
Page 16: Valeur Mesurée
Capteurs de pH Liquiport 2010 CSP44 b. Valeur mesurée Entrez la valeur de mesure souhaitée. Une fois acceptée, la valeur que vous avez entrée affecte immédiatement l'"offset". Acceptez les données d'étalonnage et retournez au mode de mesure. Vous pouvez abandonner l'étalonnage à tout moment en appuyant sur "ESC". Aucune des données n'est alors utilisée pour l'ajustage du capteur. -
Page 17: Capteurs Redox
Avec ce type d'étalonnage, vous travaillez avec des tampons d'étalonnage, par ex. des tampons redox d'Endress+Hauser. Pour cela, vous retirez le capteur du produit et l'étalonnez en laboratoire. Etant donné que les capteurs Memosens mémorisent leurs données, vous pouvez à tout moment travailler avec des capteurs "préétalonnés"... -
Page 18: Etalonnage En Deux Points (Uniquement Redox %)
Capteurs redox Liquiport 2010 CSP44 Etalonnage en deux points (uniquement redox %) Pour obtenir des valeurs de redox % utiles, vous devez adapter le capteur à votre process. Pour cela, il faut effectuer un étalonnage en 2 points. Les deux points d'étalonnage caractérisent les principaux états que votre produit peut prendre dans le process. -
Page 19: Capteurs De Conductivité
Cela est particulièrement important dans l'industrie pharmaceutique, car dans ce domaine, la traçabilité de l'étalonnage par rapport à des standards internationaux reconnus est obligatoire. Pour étalonner son matériel de test, Endress+Hauser utilise des SRM (Special Reference Material) provenant de l'institut américain NIST (National Institute of Standards and Technology). -
Page 20: Airset (Couplage Résiduel, Uniquement Capteurs Inductifs)
Compensation temp. = "Oui" Réglage par défaut Les coefficients alpha et les températures de référence alpha dépend du capteur d'Endress+Hauser se trouvent dans la documentation jointe aux solutions d'étalonnage. Temp. réf. alpha -5,0 ... 100,0 ˚C Entrez les valeurs correspondantes. -
Page 21: Facteur D'installation (Uniquement Capteurs Inductifs)
Liquiport 2010 CSP44 Capteurs de conductivité Facteur d'installation (uniquement capteurs inductifs) Dans le cas d'un montage étroit, la mesure de conductivité dans le liquide est affectée par la paroi. Cet effet est compensé par le facteur d'installation. Le transmetteur corrige la constante de cellule en la multipliant par le facteur d'installation. -
Page 22: Entrer Le Facteur D'installation
Compensation temp. = "Oui" Réglage par défaut Les coefficients alpha et les températures de référence alpha dépend du capteur d'Endress+Hauser se trouvent dans la documentation jointe aux solutions d'étalonnage. Temp. réf. alpha -5,0 ... 100,0 ˚C Entrez les valeurs correspondantes. -
Page 23: Ajustage De La Température
Liquiport 2010 CSP44 Capteurs de conductivité Vous pouvez abandonner l'étalonnage à tout moment en appuyant sur "ESC". Aucune nouvelle donnée n'est alors utilisée pour l'ajustage du capteur. Ajustage de la température Il est nécessaire d'étalonner le capteur de température à intervalles réguliers pour éviter que la valeur mesurée ne soit faussée suite à... -
Page 24: Capteurs D'oxygène
Capteurs d'oxygène Liquiport 2010 CSP44 Capteurs d'oxygène Générer un signal avec un capteur ampérométrique Le capteur d'oxygène ampérométrique repose sur la réduction de l'oxygène à la cathode en métal noble d'un système rempli d'électrolyte. L'oxygène provenant du produit (par ex. air) se diffuse à travers une membrane, pénètre dans le film électrolytique et est transformé... -
Page 25: Types D'étalonnage
Liquiport 2010 CSP44 Capteurs d'oxygène En fonction du résultat, choisissez : a. Capteur ampérométrique : Si la valeur mesurée est différente de 102 ± 2 %SAT, il faut étalonner le capteur. b. Capteur optique : Si la valeur mesurée est différente de 100 ± 2 %SAT, il faut étalonner le capteur. -
Page 26: Etalonnage De La Pente
Capteurs d'oxygène Liquiport 2010 CSP44 Par ailleurs, le menu d'étalonnage pour les capteurs ampérométriques comporte deux fonctions supplémentaires pour réinitialiser les compteurs internes au capteur : • Changement électrolyte • Changement capot du capteur Etalonnage de la pente 7.4.1 Principes de base Dans le cas de l'étalonnage de la pente, la dépendance de la pression partielle est utilisée pour comparer... -
Page 27: Dans Différents Produits
Liquiport 2010 CSP44 Capteurs d'oxygène H2O saturé en air Après une durée appropriée, de l'eau suffisamment aérée se trouve en équilibre avec la pression partielle en oxygène de l'air se trouvant au-dessus. Le modèle d'étalonnage "H2O saturé en air" utilise cette caractéristique. -
Page 28: Etalonnage Du Point Zéro
Capteurs d'oxygène Liquiport 2010 CSP44 Etalonnage du point zéro 7.5.1 Principes de base Tant que l'on travaille à des concentrations relativement élevées, le point zéro n'a pas grande importance. Cette situation change dès que des capteurs d'oxygène sont utilisés dans des gammes de traces et doivent être étalonnés au point zéro. -
Page 29: Etalonnage Du Point Zéro Par Entrée De Données
Liquiport 2010 CSP44 Capteurs d'oxygène 7.5.2 Etalonnage du point zéro avec "solution zéro" Utilisez de l'eau exempte d'oxygène pour cet étalonnage. Cette solution dite "solution zéro" peut être obtenue auprès d'Endress+Hauser. En alternative à la variante aqueuse, vous pouvez aussi travailler en atmosphère exempte d'oxygène, par exemple dans de l'azote ultrapur. -
Page 30: Ajustage De La Température
Capteurs d'oxygène Liquiport 2010 CSP44 CAL/Oxygène Sélectionnez la fonction souhaitée : Changement électrolyte – Le compteur interne pour les étalonnages avec l'électrolyte utilisé est remis à zéro (pas visible dans les informations du capteur). – Utilisez cette fonction après un remplacement d'électrolyte sans remplacement de la cartouche à... -
Page 31: Capteurs De Chlore
Liquiport 2010 CSP44 Capteurs de chlore Capteurs de chlore Intervalles d'étalonnage 8.1.1 Déterminer des intervalles Les intervalles d'étalonnage dépendent fortement : • de l'application • du montage du capteur. Si vous voulez étalonner le capteur entre-temps pour une application spéciale et/ou un emplacement de montage spécial, vous pouvez déterminer les intervalles par la méthode suivante :... -
Page 32: Polarisation
Capteurs de chlore Liquiport 2010 CSP44 Polarisation La surface de l'électrode de travail est polarisée par la tension appliquée par le transmetteur entre la cathode et l'anode. Par conséquent, après la mise sous tension du transmetteur lorsqu'un capteur est raccordé, il faut attendre que la fin de la polarisation avant de pouvoir commencer l'étalonnage. -
Page 33: Etalonnage De La Pente
Liquiport 2010 CSP44 Capteurs de chlore Etalonnage de la pente 8.5.1 Etalonnage avec échantillons L'étalonnage se réalise dans le produit. Pour cela, vous mesurez la valeur brute de chlore au moyen d'une mesure de référence. Vous utilisez cette valeur mesurée de référence pour ajuster le capteur. -
Page 34: Réinitialiser Le Compteur
Capteurs de chlore Liquiport 2010 CSP44 8.6.1 Etalonnage avec échantillons L'étalonnage se réalise dans le produit. Pour cela, vous mesurez la valeur brute de chlore au moyen d'une mesure de référence. Vous utilisez cette valeur mesurée de référence pour ajuster le capteur. -
Page 35: Ajustage De La Température
Liquiport 2010 CSP44 Capteurs de chlore Ajustage de la température Déterminez la température de votre produit de process avec une mesure alternative, par exemple un thermomètre de précision. Allez au menu "CAL/<Type de capteur>/Ajustage température". Laissez le capteur dans le produit de process et cliquez sur "OK" jusqu'à ce que la mesure de température démarre via le capteur. -
Page 36: Capteurs À Sélectivité Ionique
Capteurs à sélectivité ionique Liquiport 2010 CSP44 Capteurs à sélectivité ionique Certaines valeurs mesurées d'autres électrodes ou capteurs sont utilisées pour la compensation de la valeur mesurée des électrodes à sélectivité ionique : • Valeur mesurée du capteur de température pour la compensation de température •... -
Page 37: Etalonnage En Deux Points
9.2.1 Etalonnage en deux points Pour l'étalonnage en 2 points, vous utilisez des tampons d'étalonnage. Les tampons de qualité d'Endress+Hauser sont vérifiés et mesurés en laboratoire accrédité. L'accréditation (numéro d'enregistrement DAR "DKD-K-52701") atteste que les valeurs réelles et les déviations maximales sont correctes et traçables. -
Page 38: Ammonium, Nitrates, Potassium, Chlorure
Capteurs à sélectivité ionique Liquiport 2010 CSP44 Ammonium, nitrates, potassium, chlorure Dans le cas d'une détermination potentiométrique des concentrations en ions, la tension délivrée par la cellule de mesure électrochimique, comprenant l'électrode spécifique et une électrode de référence, est proportionnelle, dans la gamme "linéaire" ou "de NERNST", au logarithme de la concentration (ou activité) des ions à... -
Page 39: Ajout De Solution Standard
Liquiport 2010 CSP44 Capteurs à sélectivité ionique 9.3.3 Ajout de solution standard Pour l'étalonnage, retirez le capteur du produit. Allez au menu "CAL" et sélectionnez l'électrode à étalonner. Choisissez le type d'étalonnage "Addition standard". Dans la partie qui suit, vous pouvez encore modifier les options sélectionnées dans le menu "Config. -
Page 40: Redox
Redox Avec ce type d'étalonnage, vous travaillez avec des tampons d'étalonnage, par ex. des tampons redox d'Endress+Hauser. Pour cela, retirez le capteur du produit. Allez au menu "CAL/ISE/Redox/Etalonnage 1 point". Suivez les instructions sur l'affichage. -
Page 41: Messages D'erreur Lors De L'étalonnage
Liquiport 2010 CSP44 Capteurs à sélectivité ionique Messages d'erreur lors de l'étalonnage Message affiché Causes et solutions possibles L'étalonnage n'est pas valable. Le tampon d'étalonnage est contaminé ou son pH n'est plus dans Voulez-vous démarrer un nouvel étalonnage ? les limites admissibles. Par conséquent, la déviation admissible de la valeur mesurée est dépassée. -
Page 42: Capteur De Turbidité Et
Capteur de turbidité et de solides Liquiport 2010 CSP44 Capteur de turbidité et de solides Le capteur de mesure facilite les mesures avec différentes méthodes adaptées aux tâches de mesure. La méthode est déterminée par le choix de l'application correspondante et du modèle de référence. -
Page 43: Principe D'étalonnage Et D'ajustage
Liquiport 2010 CSP44 Capteur de turbidité et de solides 10.2.2 Principe d'étalonnage et d'ajustage L'étalonnage est toujours basé sur un étalonnage en usine mémorisé. Si vous utilisez une ou deux concentrations de produit pour l'étalonnage, le bloc de données d'usine est recalculé... - Page 44 Capteur de turbidité et de solides Liquiport 2010 CSP44 a0006961 Fig. 5 : Créer des échantillons pour un étalonnage en 3 points Echantillon original 1 partie d'échantillon A + 2 parties d'eau 1 partie d'échantillon A + 9 parties d'eau 3.
-
Page 45: Duplication Des Blocs De Données
Liquiport 2010 CSP44 Capteur de turbidité et de solides Déterminez tous les points de mesure souhaités en suivant les étapes 2 et 3. Terminez l'étalonnage et l'ajustage a. Après avoir déterminé le dernier point de mesure, acceptez les données. Un message vous indique si le bloc de données est valable. -
Page 46: Messages D'erreur Lors De L'étalonnage
Capteur de turbidité et de solides Liquiport 2010 CSP44 10.4 Messages d'erreur lors de l'étalonnage Message affiché Causes et solutions possibles Les critères de stabilité ne sont pas atteints. La valeur mesurée ou température n'est pas stable. Le critère de Voulez-vous répéter la dernière étape ? -
Page 47: Capteur Cas
Liquiport 2010 CSP44 Capteur CAS Capteur CAS 11.1 Types d'étalonnage Outre l'étalonnage en usine non modifiable, le capteur mémorise six autres blocs de données. Chaque bloc de données d'étalonnage peut avoir jusqu'à cinq points d'étalonnage. • Etalonnage en un point Cela entraîne une modification de la pente. -
Page 48: Déterminer Les Valeurs De Référence En Laboratoire
Capteur CAS Liquiport 2010 CSP44 11.2.3 Déterminer les valeurs de référence en laboratoire Il existe différentes méthodes d'étalonnage : • Dilution en série d'un échantillon de produit • Etalonnage en série avec des solutions standard (KHP=hydrophtalate de potassium) • Combinaison des deux (échantillon de produit avec ajout de solution standard) Prélevez un échantillon de produit représentatif. - Page 49 Liquiport 2010 CSP44 Capteur CAS Configuration des menus pour l'étalonnage a. CAL/CAS/Essai Sélectionnez un bloc de données pour votre série d'étalonnages. b. Nom dataset Attribuez un nom à votre bloc de données (Dataset). c. Application de base Choisissez la valeur à étalonner : CAS, DCO, COT, COD ou DBO.
-
Page 50: Ajustage De La Température
Capteur CAS Liquiport 2010 CSP44 De cette manière, vous pouvez réagir rapidement, si vous en avez connaissance, à la modification des conditions dans votre process sans recourir à un étalonnage. Lancez la fonction "Dupliquer données". Sélectionnez le bloc de données que vous voulez dupliquer. -
Page 51: Capteurs De Nitrates
Liquiport 2010 CSP44 Capteurs de nitrates Capteurs de nitrates L'étalonnage dans le process se fait en comparant avec une méthode standard externe, en étalonnant avec des solutions standard ou en utilisant une combinaison des deux. • Process avec des valeurs de nitrates élevées (> 0,1 mg/l) Prélevez un échantillon et déterminez sa concentration en nitrates en laboratoire. -
Page 52: Nitrates
Capteurs de nitrates Liquiport 2010 CSP44 12.2 Nitrates 12.2.1 Etalonnage en usine Le capteur quitte l'usine préétalonné. En tant que capteur de nitrates, il peut ainsi être utilisé dans un grand nombre d'applications sans devoir être réétalonné. En tant que capteur de CAS, il est judicieux, dans la plupart des cas, de réaliser un étalonnage selon le process du client. - Page 53 Liquiport 2010 CSP44 Capteurs de nitrates Pour éviter les erreurs d'étalonnage par pollution croisée des nitrates : • Travaillez toujours de la concentration faible à la concentration élevée. • Nettoyez et séchez le capteur de mesure après chaque mesure. • Eliminez en particulier les résidus de produit dans la fente du capteur et dans l'ouverture du raccord pour l'air comprimé...
-
Page 54: Ajustage De La Température
Capteurs de nitrates Liquiport 2010 CSP44 12.2.5 Duplication des blocs de données Cette fonction permet d'éditer un bloc de données existant, par ex. l'étalonnage en usine. Vous pouvez ensuite régler un offset pour le bloc de données copié en entrant des données ou modifier les valeurs nominales à... -
Page 55: Accessoires D'étalonnage
Solutions tampons de qualité Endress+Hauser Les solutions tampons secondaires sont des solutions ramenées selon DIN 19266 par le laboratoire tampon Endress+Hauser accrédité DkkS (organisme d'accréditation allemand) au matériel de référence primaire du PTB (office fédéral physico-technique allemand) et au matériel de référence standard du NIST (National Institute of Standards and Technology). -
Page 56: Conductivité
Accessoires d'étalonnage Liquiport 2010 CSP44 13.3 Conductivité Solutions d'étalonnage Solutions de précision rapportées à SRM (Standard Reference Material) de NIST pour l'étalonnage qualifié d'ensembles de mesure de conductivité selon ISO, précision ± 0,5 %, avec tableau de température, • CLY 11-A 74,0 μS/cm (température de référence 25 ˚C), 500 ml... -
Page 57: Ise Et Nitrates
Liquiport 2010 CSP44 Accessoires d'étalonnage 13.6 ISE et nitrates Solution standard Nitrate d'ammonium, 1 mole Chlorure de potassium, 1 mole Taille du récipient 250 ml (8,45 fl.oz.) Documents de transport Documents standard Avec déclaration de décontamination Fiche de données de sécurité... -
Page 58: Index
