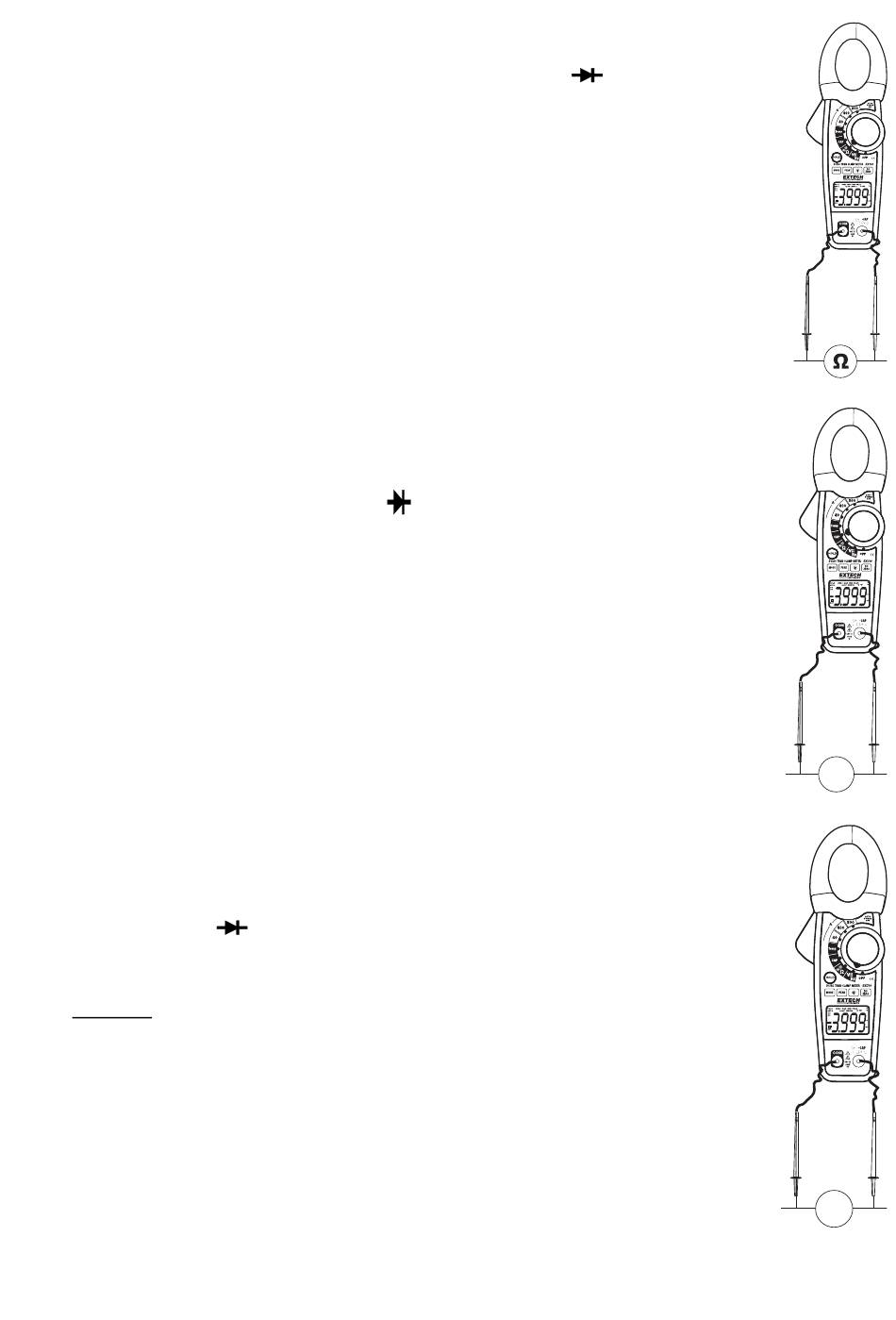

Mesures de résistance électrique
1.
Insérer le câble de mesure noir dans la borne négative COM et le câble de
mesure rouge, dans la borne positive V·Ω·CAP·TEMP Hz·
2.
Placer le commutateur de fonctions sur la position Ω
3.
Placer les pointes de sonde d'essai au travers du circuit ou des éléments testés.
4.
Lire la mesure de résistance sur l'écran LCD
Mesures de capacité
Avertissement: Veiller à décharger le condensateur testé avant de procéder à la mesure
afin d'éviter l'électrocution.
1.
Placer le commutateur de fonctions sur la positionCAP
2.
Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle
négatif COM et le câble de mesure rouge de la fiche banane dans le connecteur
femelle positif V· Ω ·CAP·TEMP Hz·
3.
Placer les pointes de sonde d'essai au travers de la partie testée. Si "dISC"
apparaît sur l'écran, il faut enlever et décharger l'élément.
4.
Lire la mesure de capacité sur l'écran.
5.
L'écran affichera un signe décimal et une valeur décimale corrects.
Remarque: Pour des mesures de capacité de très grande valeur, cela peut prendre
quelques minutes avant que la lecture finale n'apparaisse de manière stable
sur l'écran.
Mesures de fréquence
1.
Insérer le câble de mesure noir de la fiche banane dans la borne négative COM
et le câble de mesure rouge de la fiche banane dans la borne positive V· Ω
·CAP·TEMP Hz·
2.
Placer le commutateur de fonctions sur la position V Hz.
3.
Maintenir le bouton MODE appuyé pour sélectionner la fonction de Fréquence
(Hz). "k Hz" apparaîtra sur l'écran.
4.
Placer les pointes de sonde d'essai au travers de la partie testée
5.
Lire la mesure de fréquence sur l'écran
6.
L'écran affichera un signe décimal et une valeur décimale corrects
7.
Maintenir à nouveau le bouton MODE appuyé pour retourner en mode voltage
6
CAP
Hz
EX720-fr-FR_v3.4 4/15
