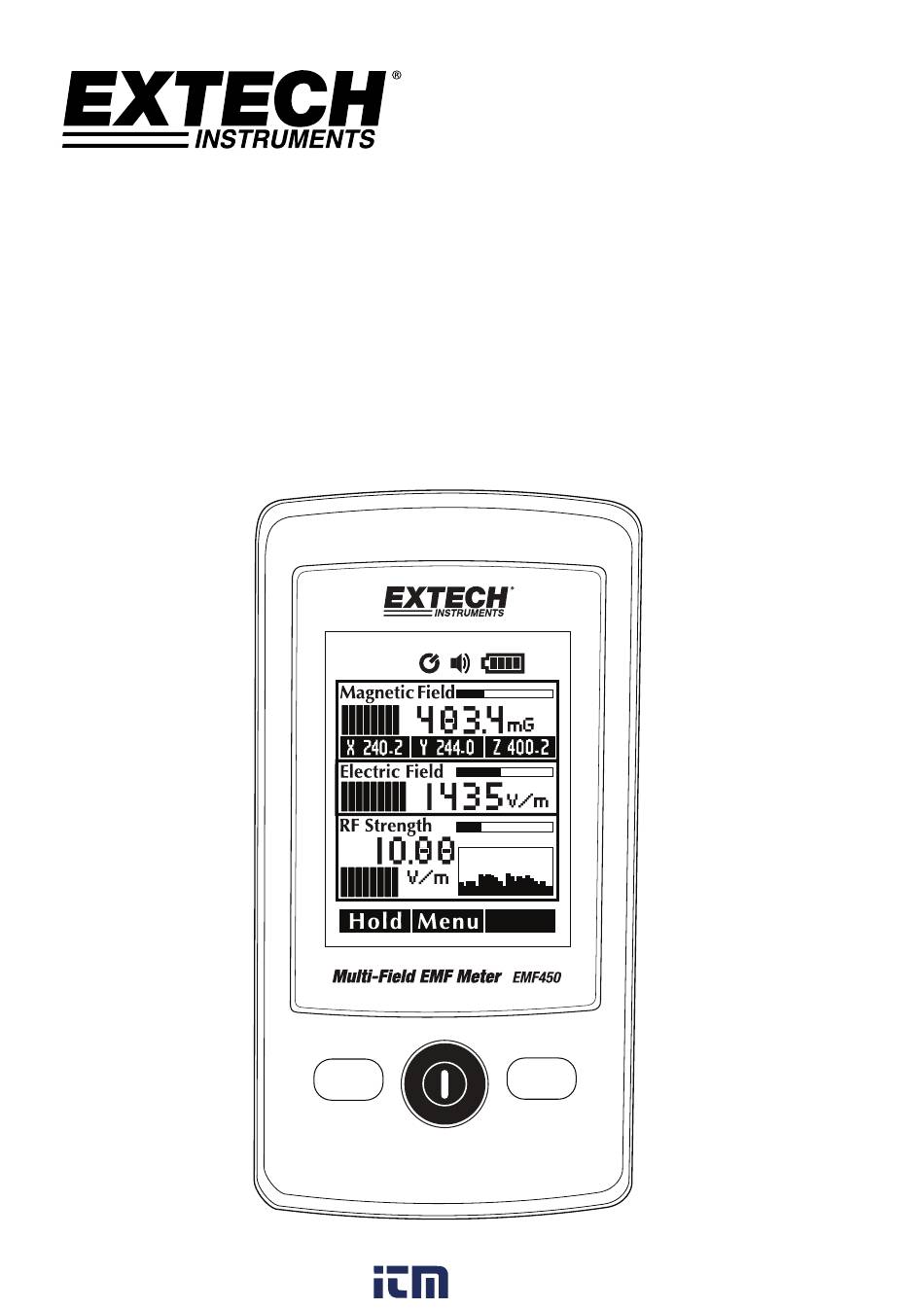

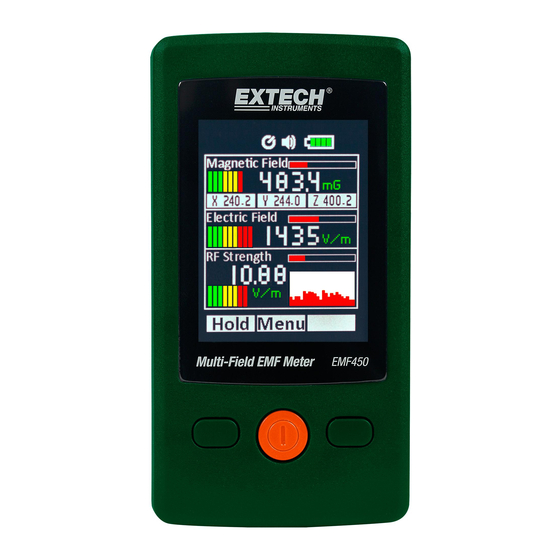

- Page 1 MANUEL D’UTILISATION Compteur de champs électromagnétiques multiples Modèle EMF450 800.561.8187 information@itm.com www. .com...
-
Page 2: Informations Relatives À La Sécurité
Précautions de mesure d’un champ électrique : Procédez aux tests en suivant les instructions. AVERTISSEMENTS Prenez garde lorsque vous travaillez près de puissantes sources de radiations. Les personnes portant des implants électroniques (ex. pacemakers) doivent éviter les puissantes sources de radiations. Respectez toutes les réglementations locales en matière de sécurité. Lisez attentivement les instructions d’utilisation des appareils servant à générer ou à conduire l’énergie électromagnétique qui sera mesurée. N’utilisez pas l’appareil à proximité d’un gaz combustible ou dans un environnement humide. Sachez que la puissance de champ à proximité des sources de radiations augmente proportionnellement à l’inverse du cube de la distance. Cela signifie que des champs très puissants peuvent se trouver à proximité de petites sources de radiations (ex. les fuites de guides d’ondes ou de fours à induction). Les appareils de mesure de la puissance d'un champs peuvent sous‐estimer les signaux émis, notamment les signaux radars, pour lesquels des erreurs de mesure importantes peuvent se produire. Tous les appareils de mesure de champs possèdent une gamme de fréquences spécifique. Les champs possédant des composants spectraux hors de cette gamme de fréquences sont généralement évalués de manière incorrecte et tendent à être sous‐estimés. Avant d’utiliser tout appareil de mesure de la puissance d'un champ, vous devez être certain que tous les composants du champ à mesurer se trouvent dans la gamme de fréquences de l’appareil de mesure. Utilisation en intérieur ; pollution de niveau II L’appareil doit être utilisé à une altitude inférieure à 2000 mètres (6562') EMF450-fr-FR_V1.1 8/15 800.561.8187 information@itm.com www. .com... -
Page 3: Fonctionnalités
Touche Sons / Sons de l'alarme : Actif ; Inactif avec une sélection de sons programmable L’écran d’information affiche la version du logiciel utilisé Langues : Anglais, Chinois traditionnel, Chinois simplifié, Japonais, Espagnol Sélection des unités magnétiques：Gauss (mG) ou Tesla (μT) Puissance du champ électrique : V/m Sélection des unités de puissance RF : (μW/m² ~mW/m²) (μW/cm²) (m V/m ~V/m) (mA/m) (dBm). Lectures de champs électromagnétiques basse‐fréquence : Lectures axiales individuelles et regroupées des axe XYZ : Lectures de champs électromagnétiques haute‐fréquence Enregistrements de l'historique RF ; jusqu'à 20 groupes. Indicateur de batterie faible： ELEVÉ FAIBLE Alimentation externe USB : ” ” EMF450-fr-FR_V1.1 8/15 800.561.8187 information@itm.com www. .com... -
Page 4: Définitions
Cette mesure s’applique aux mesures de puissance de champ proche. Densité de puissance (S) Puissance par surface unitaire dans la direction de propagation, généralement exprimée en unités de watts par centimètre carré (W/m2) ou, par commodité, en unités de milliwatts par centimètre carré (mW/cm2). Les caractéristiques des champs électromagnétiques Les champs électromagnétiques se propagent sous forme d’ondes et se déplacent à la vitesse de la lumière (c). La longueur d’onde est proportionnelle à la fréquence. c (speed of light) c (vitesse de la lumière) λ (longueur d'onde) = f (frequency) f (fréquence) Par champ proche, on entend tout champ dont la distance à la source du champ est inférieure à trois longueurs d’onde. Par champ éloigné, on entend tout champ dont la distance est supérieure à trois longueurs d’onde. Dans le champ proche, le rapport puissance de champ électrique (E)/puissance de champ magnétique (H) n’est pas constant, mesurez‐les donc séparément. Dans le champ éloigné, cependant, mesurer une quantité de champ et calculer l’autre en conséquent se révèle suffisant. EMF450-fr-FR_V1.1 8/15 800.561.8187 information@itm.com www. .com... -
Page 5: Composants De L'appareil
Hold Lecture numérique de champ magnétique Valeurs des axes XYZ Barre de champ électrique 10. Lecture numérique de champ électrique 11. Barre de puissance RF 12. Affichage de l'histogramme de puissance RF 13. Sélectionner 14. Menu 15. Figer / Entrer 16. Signal couleur de champ électronique RF* 17. Lecture numérique de puissance RF 18. Zone d'indication de puissance RF 19. Signal couleur de champ électrique LF* 20. Zone d'indication de champ électrique 21. Signal couleur de champ électromagnétique LF* 22. Zone d'indication de champ magnétique Figure 2 – Description de l'écran EMF450-fr-FR_V1.1 8/15 800.561.8187 information@itm.com www. .com... -
Page 6: Mode Opératoire
101~2000 mG >1001 V/m >10 W/m (>2 V/m) Remarque : Un signal sonore retentit quand les lectures apparaissent dans la zone rouge. Conversions 1 W/m² = 0,1 mW/Cm² = 100 μW/Cm². 1 mW/m² = 0,1 μW/Cm² Mode opératoire Bouton de mise SOUS/HORS tension Appuyez sur le bouton Allumer pour mettre en marche le compteur. L’écran affichera les principales mesures. Si le compteur ne s’allume pas, vérifiez que les piles sont neuves et correctement installées (voir section Installation et remplacement des piles plus bas dans le manuel). Le EMF450 peut aussi être allumé à partir d’un port USB. Appuyez et maintenez enfoncée la touche d’alimentation pendant au moins 3 seconde pour mettre l’appareil hors tension. Alimentation externe USB Un symbole s’affiche lorsque qu’un câble d’alimentation USB est connecté au port USB en bas du compteur. Spécification de tension 4,7~5,2 VDC avec un courant supérieur ou égal à 500 mA. Le câble USB ne doit pas dépasser le rebord supérieur des touches durant le test sinon le EMF450 associerait le câble à une antenne, causant des lectures incorrectes. Maintien des données (FIGER) Appuyez sur le bouton FIGER pour maintenir les lectures affichées sur l’écran. Le symbole de l’affichage FIGER apparaîtra quand le mode sera activé. Pour effacer les données, appuyez de nouveau sur la touche FIGER. Mesures de champ électrique Le EMF450 mesure le champ électrique (puissance électrique) dans l’atmosphère en contact avec le capteur. L’orientation du capteur est notifiée à l’arrière du compteur. Effectuez les mesures en fonction de la direction indiquée du capteur de champ électrique. Tenez le compteur par le bas et tendez le bras, comme indiqué dans la Figure 3. EMF450-fr-FR_V1.1 8/15 800.561.8187 information@itm.com www. .com... -
Page 7: Lectures Du Champ Électromagnétique Basse-Fréquence (Champ Magnétique)
Figure 3 – Orientation du compteur pour les mesures de champ électrique Lectures du champ électromagnétique basse‐fréquence (Champ magnétique) Dirigez l’avant du compteur en direction du champ électromagnétique présumé pour effectuer la mesure. Le mètre affiche simultanément les lectures du champ électromagnétique des axes individuels (XYZ) et les lectures du champ magnétique agrégé. L’équation du calcul agrégé s’exprime ainsi : En raison de facteurs liés au champ magnétique, ce compteur de champ électromagnétique (EMF) peut afficher une lecture inférieure à 0.50 mG avant la prise de mesures. La cause en revient au bruit magnétique présent dans l’environnement et non à un dysfonctionnement du compteur. Le champ magnétique et électrique affichera également une icône Avertissement (Bon/Normal/Attention). Important : Le fait de déplacer rapidement le capteur entraîne l’affichage de valeurs de puissance de champ ne reflétant pas les conditions actuelles du champ. Cet effet est causé par les charges électrostatiques. EMF450-fr-FR_V1.1 8/15 800.561.8187 information@itm.com www. .com... -
Page 8: Lectures De La Puissance Rf Du Compteur
1. Tenez le compteur avec votre bras tendu. 2. Dirigez la face avant du compteur en direction de la source de puissance. 3. Maintenez le compteur immobile pendant la mesure. 4. Effectuez plusieurs mesures à divers endroits autour de l’espace de travail ou d'autres zones d’intérêt. Cela est particulièrement important lorsque les conditions de champ sont inconnues. 5. Accordez une attention toute particulière à la mesure des alentours des sources éventuelles de radiation. A l’exception des sources actives, ces composants connectés à une source peuvent également agir comme des sources de radiation. Par exemple, les câbles utilisés dans des équipements de diathermie peuvent également émettre de l’énergie électromagnétique. Notez que les objets métalliques compris dans le champ peuvent concentrer localement ou amplifier le champ depuis une source distante. Lectures de la puissance RF du compteur Dirigez la face avant du compteur en direction du champ RF présumé pour effectuer la mesure. La puissance du signal RF s’affichera en fonction des unités de mesure sélectionnées dans le menu Mode. La zone de l’écran montrant la puissance RF affichera également un histogramme de la puissance RF et un indicateur d’avertissement (Bon/Normal/Attention) basé sur la valeur mesurée. Prise de mesures : facteurs à prendre en compte 1. Tenez le compteur avec votre bras tendu. 2. Dirigez la face avant du compteur en direction de la source de puissance. 3. Maintenez le compteur immobile pendant la mesure. EMF450-fr-FR_V1.1 8/15 800.561.8187 information@itm.com www. .com... -
Page 9: Menu Réglages
(Unité utilisée pour tester la puissance électrique (50/60 Hz)) Unité de puissance RF : µW/m²‐mW/m², µW/cm², mV/m‐V/m, mA/m, et dBm (Unité utilisée pour tester l’énergie RF entre 50 MHz et 3,5 GHz) Langue : Anglais, Chinois traditionnel, Chinois simplifié, Japonais, Espagnol Mise hors tension (Auto) : Non (OFF), 1, 3, 5, 10, 15, 30 (minutes). Réglage par défaut à 5 minutes. Son : Actif/Inactif Si 'Actif' est sélectionné, le menu du son de frappe et de l’alarme sonore s’affichera. Touches : 3 options différentes de sons de frappe (1, 2, ou 3) sont disponibles. Alarme : 3 options différentes de sons d’alarme (1, 2, ou 3) sont disponibles. Information : Affichage de la version du logiciel utilisé EMF450-fr-FR_V1.1 8/15 800.561.8187 information@itm.com www. .com... -
Page 10: Installation Et Remplacement De La Pile
Référez‐vous aux instructions d’installation ci‐ dessus pour l’insertion des piles. Ne jetez jamais les piles usagées ou rechargeables avec vos déchets ménagers. En tant que consommateurs, les utilisateurs sont légalement tenus de rapporter les piles usagées à des points de collecte appropriés, au magasin de détail dans lequel les piles ont été achetées, ou à n’importe quel point de vente de piles. Destruction : Ne jetez pas cet appareil avec vos déchets ménagers. L'utilisateur est tenu de rapporter les appareils en fin de vie à un point de collecte agréé pour la mise au rebut des équipements électriques et électroniques. Autres rappels de sécurité relatifs aux piles o Ne jamais incinérer de piles. Les piles risquent d’exploser ou de fuir. o Ne mélangez jamais différents types de piles. Installez toujours des piles neuves du même type. EMF450-fr-FR_V1.1 8/15 800.561.8187 information@itm.com www. .com... -
Page 11: Données Techniques
Écran : Écran trois couleurs TFT 4 digits Fréquence d'échantillonnage : 6 secondes Capteurs : Capteur RF et champ électrique tri‐axial (XYZ) État de dépassement : Le modèle EMF450 est équipé de trois capteurs aériens individuels pour mesurer les champs électromagnétiques. L’indicateur de surcharge (OL) s’applique aux trois axes (X, Y, et Z). Piles : Trois (3) piles alcalines 1,5 V Durée de vie des piles : Env. 8 heures Alarm Bip sonore quand les lectures sont affichées dans la zone rouge de l’écran. Température de fonctionnement et Taux d’humidité (RH) : 5 °C~40 °C (41 °F ~104 °F); < 80 %RH Température de stockage et Taux d’humidité (RH) : ‐10 °C à 60 °C (14 °F ~140 °F); < 70 %RH Poids : Env. 120 g (4,2 oz.) Dimensions 115 x 60 x 21 mm (4,5 x 2,4 x 0,08 pouces) Droits réservés © 2015 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit www.extech.com EMF450-fr-FR_V1.1 8/15 800.561.8187 information@itm.com www. .com...
