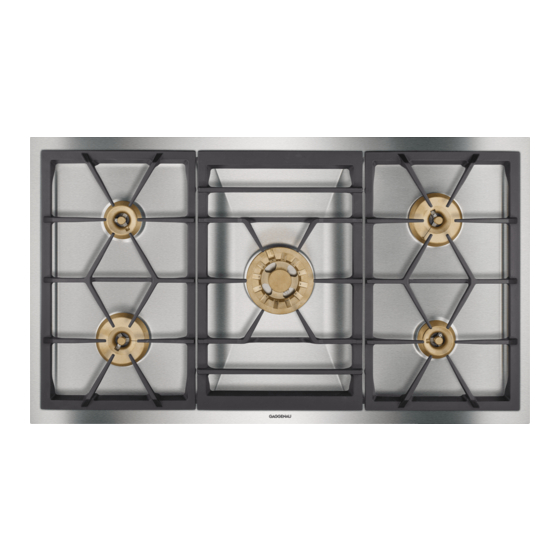

- Page 1 All manuals and user guides at all-guides.com Installation instructions 2 Notice de montage 18 Instrucciones de instalación 34 VG491211CA Gas cooktop Table de cuisson gaz Encimera a gas...
-
Page 2: Table Des Matières
Note: This alerts you to important information and/or Burner Cap Placement tips. Check the Installation Removing the appliance Conversion to another type of gas Customer Service Additional information on products, accessories, replacement parts and services can be found at www.gaggenau.com and in the online shop www.gaggenau.com/zz/store... -
Page 3: Important Safety Instructions
All manuals and user guides at all-guides.com 9 IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS... -
Page 4: Appliance Handling Safety
All manuals and user guides at all-guides.com 9 IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS IMPORTANT: THE APPLIANCE HAS TO Safety Codes and Standards BE INSTALLED BY A QUALIFIED This appliance complies with one or more INSTALLER. of the following Standards: INSTALLER: LEAVE THESE UL 858, The Standard for the Safety of ▯... -
Page 5: Electric Safety
All manuals and user guides at all-guides.com 9 IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS Electric Safety Gas Safety Install a gas shutoff valve near the WARNING appliance. It must be easily accessible in an emergency. Before you plug in an electrical cord or turn on power supply, make sure Leak testing must be conducted by the all controls are in the OFF position. -
Page 6: Propane Gas Installation
All manuals and user guides at all-guides.com 9 IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS IMPORTANT SAFETY NOTICE: Burning Flexible gas connector must not be ▯ gas cooking fuel generates some by- longer than 36 inches. products which are on the list of Installer - show the owner where the gas substances which are known by the State shut-off valve is located. -
Page 7: Before You Begin
All manuals and user guides at all-guides.com en-us Before You Begin Ventilation Recommendations Before You Begin We strongly recommend the installation of a ventilation hood above this appliance. The T ools and parts needed B e f o r e Y o u B e g i n hood must be installed according to Screwdriver Torx T20 ▯... -
Page 8: Cabinet Requirements
All manuals and user guides at all-guides.com en-us Before You Begin Countertop Requirements VA 420 010 Connection strip for combination with other Vario appliances in the 400 series for surface-mounted WARNING installation VA 420 011 Connection strip for combination To reduce the risk of ignition of surrounding with other Vario appliances in the combustible materials, install at least 12"... -
Page 9: Prepare Installation Space
All manuals and user guides at all-guides.com en-us Prepare Installation Space Flush mounting: Flush mounting into a countertop is Prepare Installation Space possible. P r e p a r e I n s t a l l a t i o n S p a c e T he kitchen unit must be heat-resistant to at least 200°... -
Page 10: Installation Procedure
All manuals and user guides at all-guides.com en-us Installation Procedure Combining several Vario devices: The connecting strip VA Installation Procedure 420 000/001/010/011 is required for the combination of several Vario appliances. This is available separately as a special accessory. Consider additional space M ounting Control Knobs I n s t a l l a t i o n P r o c e d u r e requirement for the connecting strip between the... -
Page 11: Install Appliance
All manuals and user guides at all-guides.com en-us Installation Procedure Install Appliance Connect the longer cable to the control cable for connection to the appliance. The plug must snap into the socket (F). WARNING Note: The appliance can be connected to any control knob. -
Page 12: Connect Gas Supply
All manuals and user guides at all-guides.com en-us Installation Procedure Only for flush mount installation: The gas connection must be in a location that permits access to the manual shut-off valve and which, if Note: Make sure that everything is working correctly applicable, is visible after opening the door of the before grouting. -
Page 13: Check The Installation
All manuals and user guides at all-guides.com en-us Installation Procedure Removing the appliance Checking Burner Cap Placement Check to make sure that there is no gap between the Disconnect the appliance from the power supply. Close burner parts. You may gently try to move the burner parts the gas shut-off valve. -
Page 14: Conversion To Another Type Of Gas
All manuals and user guides at all-guides.com en-us Conversion to another type of gas Replacing the Main Control Nozzles: Wok Burner Conversion to another type of gas Remove the pan supports and all burner parts. Unscrew the fastening nuts from the cooktop (3 nuts – C o n v e r s i o n t o a n o t h e r t y p e o f g a s T his gas stovetop corresponds to the categories WAF 7), and carefully lift up the cooktop to remove it. - Page 15 All manuals and user guides at all-guides.com en-us Conversion to another type of gas Put the cooktop in place and tighten the screws evenly. Put the burner parts and pan supports in place, and ensure that they are positioned correctly. Set the pressure regulator to the correct gas pressure.
- Page 16 All manuals and user guides at all-guides.com en-us Conversion to another type of gas Turn the control knob clockwise to position 1 (F). Turn the control knob clockwise to position 1 (L). Turn the control knob counterclockwise to position 0 (M). Wait until the illuminated ring goes out (N).
-
Page 17: Customer Service
All manuals and user guides at all-guides.com en-us Customer Service Customer Service C u s t o m e r S e r v i c e I f your appliance needs repairs, our customer service is there for you. We work hard to help solve problems quickly and without unnecessary service calls, getting your appliance back up and running correctly in the least amount of time possible. -
Page 18: Définitions De Sécurité
Vérification de l'installation Dépose de l'appareil Changement de type de gaz Service après-vente Vous trouverez des informations supplémentaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.gaggenau.com et la boutique en ligne : www.gaggenau.com/zz/store... -
Page 19: Consignes De Sécurité Importantes
All manuals and user guides at all-guides.com 9 CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS L I R E E T C O N S E R V E R C E S I N S T R U C T I O N S S é c u r i t é m a t i è... -
Page 20: Sécurité De Manutention Des Appareils
All manuals and user guides at all-guides.com 9 CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS IMPORTANT : IL FAUT FAIRE POSER Sécurité de manutention des L'APPAREIL PAR UN INSTALLATEUR appareils QUALIFIÉ. Certaines surfaces peuvent avoir des INSTALLATEUR : LAISSEZ CES bords tranchants. -
Page 21: Sécurité Électrique
All manuals and user guides at all-guides.com 9 CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS L’appareil doit être mise à la terre en Avant l'installation, mettre l'appareil hors conformité aux codes locaux, ou en service au panneau de service. l’absence de tels codes, à... -
Page 22: Installation Au Gaz Propane
All manuals and user guides at all-guides.com 9 CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS Avertissement issue de la proposition 65 de L'appareil est expédié depuis l'usine pour l’État de la Californie : être utilisé avec du gaz naturel. S'il doit être utilisé... -
Page 23: Équipement De Sécurité
All manuals and user guides at all-guides.com 9 CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS Équipement de sécurité Recommandations sur la ventilation Utilisez uniquement l’appareil Il est vivement recommandé d'installer électroménager s’il a été installé par un une hotte aspirante au-dessus de cet technicien qualifié... -
Page 24: Avant De Commencer
All manuals and user guides at all-guides.com fr-ca Avant de commencer VA 420 010 Réglette de jonction pour associer Avant de commencer d'autres appareils Vario de la série 400 à montage en saillie VA 420 011 Réglette de jonction pour associer O utils et pièces nécessaires A v a n t d e c o m m e n c e r d'autres appareils Vario de la série... -
Page 25: Exigences Pour Le Plan De Travail
All manuals and user guides at all-guides.com fr-ca Préparation des meubles Exigences pour le plan de travail Préparation des meubles AVERTISSEMENT P r é p a r a t i o n d e s m e u b l e s L e meuble où... - Page 26 All manuals and user guides at all-guides.com fr-ca Préparation des meubles Pose en affleurement: L'appareil peut être posé en compte de l'espace supplémentaire qui est nécessaire affleurement dans un plan de travail. pour la barrette de jonction entre les appareils (voir la notice de montage VA 420 000/001/010/011).
-
Page 27: Procédure D'installation
All manuals and user guides at all-guides.com fr-ca Procédure d’installation Enfichez le câble plus long pour la connexion à Procédure d'installation l'appareil à l'un des boutons de commande. La fiche doit s'encliqueter dans l'orifice (F). Remarque : L'appareil peut être connecté à M onter les boutons de commande P r o c é... -
Page 28: Pose De L'appareil
All manuals and user guides at all-guides.com fr-ca Procédure d’installation Pose de l'appareil Uniquement en cas d'encastrement affleurant : Remarque : Avant de poser les joints, effectuez impérativement un test fonctionnel ! AVERTISSEMENT Comblez l'interstice périphérique à l'aide d'une colle Avant tout raccordement de cordon électrique ou au silicone résistante à... -
Page 29: Branchement Du Gaz
All manuals and user guides at all-guides.com fr-ca Procédure d’installation Branchement du gaz Montage des chapeaux de brûleur L'appareil est expédié depuis l'usine pour être utilisé Pour que la table de cuisson fonctionne correctement, il avec du gaz naturel. S'il doit être utilisé avec du gaz faut s'assurer du positionnement correct des éléments propane, il doit être converti. -
Page 30: Vérification De L'installation
All manuals and user guides at all-guides.com fr-ca Changement de type de gaz Vérification de l'installation Changement de type de gaz Vérifier le fonctionnement des allumeurs électriques. Observer les caractéristiques des flammes. Les flammes C h a n g e m e n t d e t y p e d e g a z C ette table de cuisson à... - Page 31 All manuals and user guides at all-guides.com fr-ca Changement de type de gaz Échange des injecteurs principaux - brûleur pour wok Reposez la plaque de cuisson et vissez-la uniformément. Remettez les pièces du brûleur et les Enlevez les supports de casserole et toutes les supports de casserole en place, veillez à...
- Page 32 All manuals and user guides at all-guides.com fr-ca Changement de type de gaz Vérifiez que le joint torique est correctement en place Branchez de nouveau l'appareil (C). L’anneau dans les nouveaux injecteurs principaux. Poussez les lumineux du bouton de commande s'allume en vert injecteurs sur les conduites des brûleurs.
-
Page 33: Service Après-Vente
All manuals and user guides at all-guides.com fr-ca Service après-vente Pour enregistrer le réglage, quittez impérativement le Service après-vente menu comme suit : tournez le bouton de commande sur 0 (J). Ensuite, tournez le bouton de commande vers la gauche, sur la position 12 (K). S e r v i c e a p r è... -
Page 34: Definiciones De Seguridad
Colocación de la tapa del quemador Pruebe la instalación Desarmar el equipo Cambio a otro tipo de gas Servicio de atención al cliente Encontrará más información sobre productos, accesorios, piezas de repuesto y servicios en internet: www.gaggenau.com y también en la tienda online: www.gaggenau.com/zz/store... -
Page 35: Instrucciones De Seguridad Importantes
All manuals and user guides at all-guides.com 9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA Y CONSERVE ESTAS INSTRUCCIONES L E A Y C O N S E R V E E S T A S I N S T R U C C I O N E S S e g u r i d a d c o n g a s... -
Page 36: Seguridad De Manejo Del Electrodoméstico
All manuals and user guides at all-guides.com 9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA Y CONSERVE ESTAS INSTRUCCIONES IMPORTANTE: LA INSTALACIÓN DEL Seguridad de manejo del APARATO DEBE SER REALIZADA POR electrodoméstico UN INSTALADOR CUALIFICADO. Las superficies ocultas pueden tener INSTALADOR: DEJE ESTAS bordes filosos. -
Page 37: Seguridad Eléctrica
All manuals and user guides at all-guides.com 9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA Y CONSERVE ESTAS INSTRUCCIONES El electrodoméstico debe conectarse a Asegúrese de que el electrodoméstico tierra conforme a la normativa local o, en sea correctamente instalado y conectado ausencia de esta, conforme a la Código a tierra por un técnico calificado. -
Page 38: Instalación De Gas Propano
All manuals and user guides at all-guides.com 9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA Y CONSERVE ESTAS INSTRUCCIONES La presión de suministro mínima debe ser El electrodoméstico se envía desde la una columna de agua de 1 pulg. por fábrica para uso con gas natural. Debe encima de la presión de admisión convertirse para uso con propano. - Page 39 All manuals and user guides at all-guides.com 9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA Y CONSERVE ESTAS INSTRUCCIONES Retire toda la cinta y el embalaje antes de ATENCION usar el electrodoméstico. Destruya el El electrodoméstico no debe embalaje después de desembalar el instalarse con un sistema de electrodoméstico.
-
Page 40: Antes De Empezar
All manuals and user guides at all-guides.com es-mx Antes de empezar VA 420 001 Barra de conexión para combinar con Antes de empezar otros equipos Vario de la serie 400 al instalarlos uno al lado del otro con cubierta de equipo/barra de H erramientas y piezas necesarias A n t e s d e e m p e z a r compensación... -
Page 41: Requisitos De La Superficie De Trabajo
All manuals and user guides at all-guides.com es-mx Preparación de los muebles de montaje Requisitos de la superficie de trabajo Preparación de los muebles de montaje ADVERTENCIA P r e p a r a c i ó n d e l o s m u e b l e s d e m o n t a j e E l mueble de empotrado tiene que resistir una Para reducir el riesgo de ignición de materiales temperatura de hasta 200°... -
Page 42: Recortar La Encimera
All manuals and user guides at all-guides.com es-mx Preparación de los muebles de montaje Recortar la encimera Montaje a ras de superficie: El aparato se puede montar en las siguientes encimeras resistentes a la temperatura y al agua: Encimeras de mármol ▯... -
Page 43: Procedimiento De Instalación
All manuals and user guides at all-guides.com es-mx Procedimiento de instalación Para la combinación de aparatos con o sin cubierta de Procedimiento de instalación aparatos, se pueden compensar las diferencias de medidas mediante la prolongación de aparatos VA 450 110/-401/-600/-800/-900 (según el ancho del aparato). C olocar las perillas de control P r o c e d i m i e n t o d e i n s t a l a c i ó... -
Page 44: Montaje Del Aparato
All manuals and user guides at all-guides.com es-mx Procedimiento de instalación Montaje del aparato Introducir en una de las perillas de control el cable más largo para la conexión con el electrodoméstico. El conector tiene que encajar en la toma (F). ADVERTENCIA Nota: El electrodoméstico puede conectarse con cualquier perilla de control. -
Page 45: Conectar El Suministro De Gas
All manuals and user guides at all-guides.com es-mx Procedimiento de instalación Conectar el suministro de gas Solo para la instalación enrasada: Nota: Antes de fijar el electrodoméstico, debe El electrodoméstico se envía desde la fábrica para uso llevarse a cabo una comprobación de funcionamiento. con gas natural. -
Page 46: Colocación De La Tapa Del Quemador
All manuals and user guides at all-guides.com es-mx Procedimiento de instalación Colocación de la tapa del quemador Pruebe la instalación Las partes del quemador tienen que colocarse Comprobar el funcionamiento de los encendedores adecuadamente para que la parrilla funcione eléctricos. Comprobar las características de la llama. La correctamente. -
Page 47: Cambio A Otro Tipo De Gas
All manuals and user guides at all-guides.com es-mx Cambio a otro tipo de gas Cambio a otro tipo de gas C a m b i o a o t r o t i p o d e g a s E sta encimera de gas es apta para las categorías indicadas en la placa de características. - Page 48 All manuals and user guides at all-guides.com es-mx Cambio a otro tipo de gas Tras aflojar el tornillo, ajustar el casquillo de Comprobar que la junta tórica esté bien asentada en regulación del aire a la medida correcta (ver la tabla las nuevas boquillas principales.
- Page 49 All manuals and user guides at all-guides.com es-mx Cambio a otro tipo de gas Conectar de nuevo el electrodoméstico a la red Dejar la perilla de control en el ajuste deseado eléctrica (C). El anillo luminoso de la perilla de control durante al menos 5 segundos.
-
Page 50: Servicio De Atención Al Cliente
All manuals and user guides at all-guides.com es-mx Servicio de atención al cliente Servicio de atención al cliente S e r v i c i o d e a t e n c i ó n a l c l i e n t e S i su aparato necesita una reparación, nuestro servicio de atención al cliente estará... - Page 51 All manuals and user guides at all-guides.com...
