- Page 1 Switch KVM PS/2 2 et 4 ports OmniView ® Manuel de lutilisateur F1DJ102PeaB F1DJ104PeaB...
-
Page 2: Table Des Matières
Table des matières 1. Introduction ..................1 Contenu de lemballage ...............1 2. Présentation ..................2 Caractéristiques .................2 Configuration requise ..............3 Configuration système requise ...........4 Illustrations de lunité ..............5 Spécifications ................6 3. Installation ...................7 Préconfiguration ................7 Mode demploi ................8 Mise en route des systèmes ............10 4. -
Page 3: Introduction
à partir dune console, les switchs KVM de Belkin offrent diverses possibilités applicables à toutes les configurations, de petite ou de grande taille. Ce switch KVM de Belkin, compact et abordable, est assorti dune Garantie de 3 ans et dune assistance technique gratuite. -
Page 4: Présentation
Présentation Caractéristiques • Raccourcis clavier Les raccourcis clavier permettent de sélectionner le port souhaité à laide de commandes de clavier spécifiques. Contrôlez jusquà quatre ordinateurs, selon le modèle, à laide de simples raccourcis sur votre clavier. Pour de plus amples renseignements sur les raccourcis clavier, consultez la page 11. • AutoScan La fonction AutoScan vous permet danalyser et de surveiller les activités de tous les ordinateurs connectés, lun après lautre. -
Page 5: Matériel Requis
Présentation Matériel requis Câbles : Un kit de câbles KVM Belkin est requis pour la connexion dun switch KVM PS/2 à un ordinateur. Kit de câbles PS/2 : F1D9000-XX (PS/2) Kit de câbles tout-en-un PS/2 Belkin : F3X1105bXX (PS/2) (-XX indique la longueur en pieds) -
Page 6: Configuration Requise
Présentation Configuration requise Systèmes dexploitation Le switch KVM PS/2est compatible avec les unités centrales fonctionnant sous les plates-formes suivantes (liste non exhaustive) : • Windows , 2000, XP, Server 2003 ou Vista™ ® ® • Microsoft DOS 5.x et versions ultérieures ®... -
Page 7: Illustrations De Lappareil

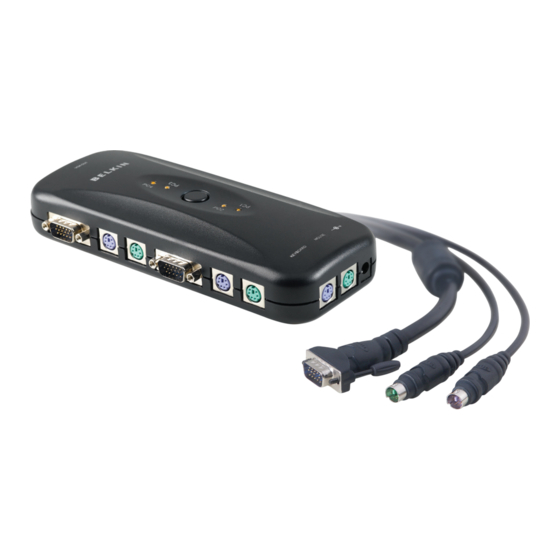

Présentation Illustrations de lappareil Switch KVM à 4 ports PS/2 : Port VGA de la console Bouton sélecteur de port Voyants détat du port Ports clavier et souris de la console Ports de lordinateur Prise dalimentation en option... -
Page 8: Spécifications
Présentation Spécifications Référence : F1DJ102P, F1DJ104P Boîtier : Plastique à résistance élevée aux chocs Alimentation : Par les ports PS/2 de lordinateur ou un adaptateur de courant 9 V CC 600 mA en option, avec polarité positive sur la broche centrale Nbre de ports 2 et 4 respectivement pour les modèles à... -
Page 9: Installation
La transmission des signaux VGA est optimale jusquà 7,6 mètres. Au-delà, les risques de dégradation de la vidéo augmentent. Dès lors, Belkin recommande de ne pas utiliser de câbles de plus de 7,6 mètres entre le switch KVM et les ordinateurs branchés. -
Page 10: Mode Demploi
éteints. Le branchement ou le débranchement de câbles lorsque les ordinateurs sont allumés risque dendommager les ordinateurs ou le switch de façon irrémédiable. Belkin décline toute responsabilité en cas de dommages causés par le non-respect de cette consigne. - Page 11 Assurez-vous que lordinateur est éteint. Étape 2 À laide dun kit de câbles KVM Belkin (F1D9000bea06), saisissez le câble VGA et branchez lextrémité mâle de ce câble sur le port VGA du premier ordinateur. Branchez lextrémité femelle du câble sur le port PC1 situé sur le côté allongé du switch KVM.
-
Page 12: Mise En Route Des Systèmes
Installation Mise en route des systèmes Vérifiez que tous les serveurs branchés au switch KVM PS/2 soient allumés. Si lun des ordinateurs branchés nest pas encore allumé, vous pouvez le faire maintenant (les ordinateurs peuvent être allumés simultanément). Le switch KVM PS/2 émule une souris et un clavier sur chaque port et permet lamorçage normal de votre ordinateur. -
Page 13: Utilisation De Votre Switch Kvm Ps/2
Utilisation de votre switch KVM PS/2 Sélection dun ordinateur à laide des sélecteurs de ports Vous pouvez commuter entre les ordinateurs connectés en appuyant sur le bouton sélecteur ou à laide dune commande de raccourci au clavier. Le voyant sallume à... -
Page 14: Sélection Dun Ordinateur À Laide Des Boutons Sélecteurs De Ports
Utilisation de votre switch KVM PS/2 Sélection dun ordinateur à laide des boutons sélecteurs de ports Vous pouvez sélectionner lordinateur à contrôler en appuyant sur le bouton sélecteur de port. Le témoin sallume pour indiquer que le port est correctement choisi. Bouton sélecteur de port Voyant lumineux Les témoins lumineux situés sur la façade du switch PS/2 servent dindicateurs détat. -
Page 15: Commandes Avec Raccourcis Clavier
Utilisation de votre switch KVM PS/2 Commandes avec raccourcis clavier Vous trouverez ci-dessous une liste des commandes de raccourci clavier pouvant être utilisées avec votre switch KVM PS/2 : Remarque : Chacune de ces commandes doit être précédée de « Arrêt Défil », «... -
Page 16: Foire Aux Questions
Il suffit de relier tous les ordinateurs au switch grâce aux Kits de câbles KVM de Belkin, puis de brancher un clavier, un moniteur et une souris au port de la console. Le switch est ensuite prêt à lemploi. -
Page 17: Dépannage
Dépannage Mon ordinateur ne démarre pas lorsquil est connecté au switch KVM, mais fonctionne correctement lorsque je branche le clavier, le moniteur et la souris directement sur lordinateur. • Assurez-vous que les câbles du clavier et de la souris sont bien en place entre le switch KVM et lordinateur. - Page 18 Dépannage Je perds la souris lorsque je passe sur un autre port. • Vérifiez que la souris utilisée est correctement branchée sur le port console du switch KVM. • Enfoncez le connecteur sil nest pas correctement branché. • Si vous utilisez le pilote fourni avec votre souris, désinstallez-le, puis installez le pilote de souris Microsoft standard.
-
Page 19: Glossaire
Glossaire Les définitions suivantes sont utilisées dans ce manuel : AutoScan : Mode de fonctionnement dans lequel le switch analyse les ports lun après lautre selon une base de progression définie par lutilisateur. Console : Terme tout-en-un désignant le clavier, le moniteur et la souris connectés à... -
Page 20: Information
Garantie limitée de 3 ans du produit de Belkin International, Inc. Couverture offerte par la garantie Belkin International, Inc. (« Belkin ») garantit à lacheteur initial de ce produit Belkin que le produit est exempt de défauts de conception, de montage, de matériau et de fabrication. - Page 21 Copie de la preuve dachat originale. 2. Le représentant du service clientèle de Belkin vous expliquera comment nous faire parvenir votre facture et le produit Belkin, ainsi que la marche à suivre pour présenter votre réclamation. Belkin se réserve le droit dexaminer le produit Belkin endommagé. Tous les frais dexpédition du produit Belkin à...
