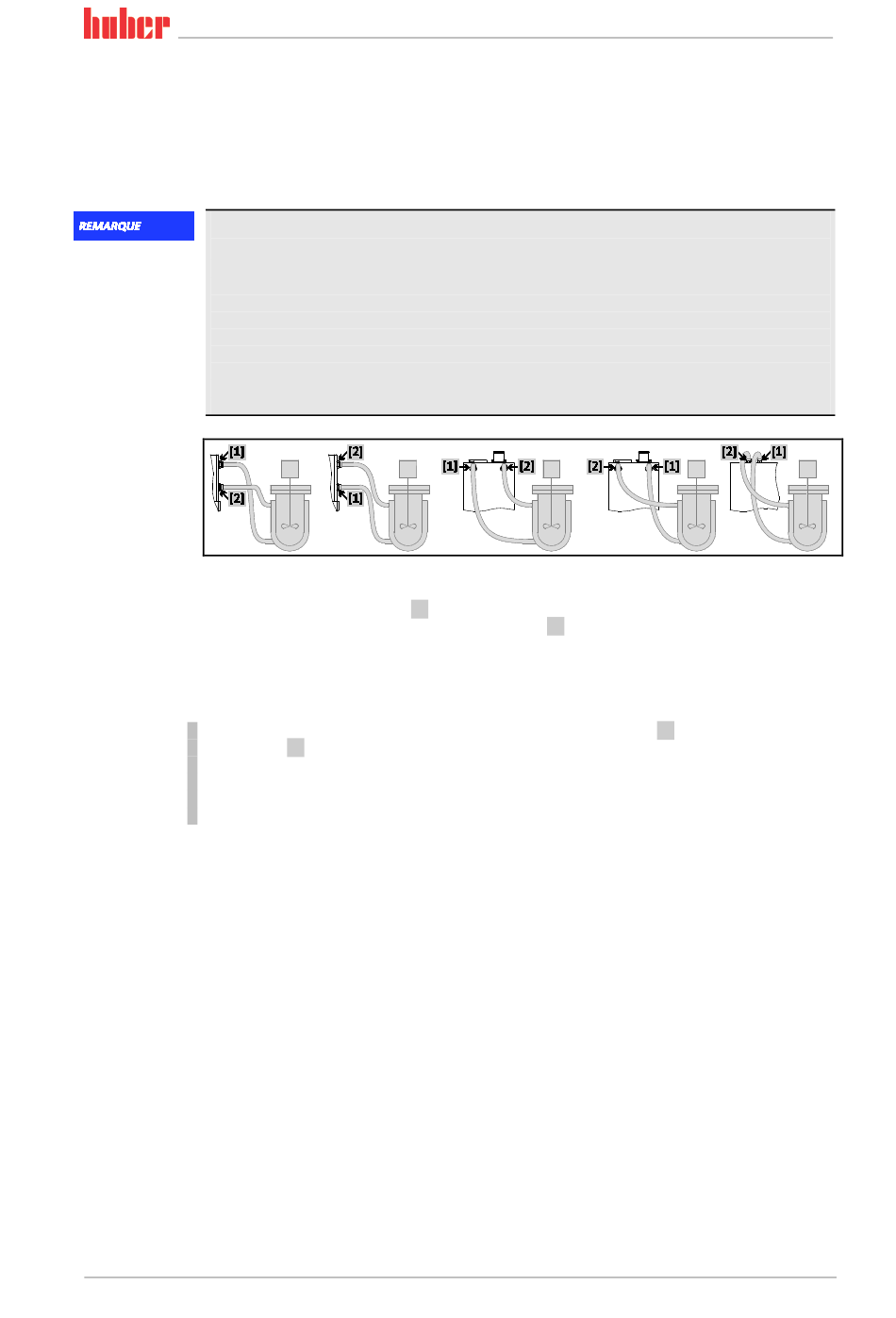

Raccordement d'une application externe fermée
La figure « Schéma des raccordements » figure à partir de la page 41 au paragraphe »Annexe«.
Raccordement d'une application externe fermée
Surpression > 0,5 bar (surpression) sur les appareillages en verre
DEGATS MATERIELS DUS A LA FORMATION DE FISSURES SUR LA VERRERIE
 Assurer la présence d'un dispositif de protection contre la surpression, afin d'éviter tout en-
dommagement de la verrerie.
 Ne monter aucune vanne/aucun coupleur rapide dans l'arrivée/la sortie entre le thermorégula-
teur et la verrerie et la verrerie et le thermorégulateur.
 Si la présence de vannes/coupleurs rapides s'avère nécessaire :
 Installer les rondelles d'éclatement directement sur la verrerie (et ce, sur l'arrivée et la sortie).
 Installer un bypass en amont des vannes/coupleurs rapides menant à la verrerie.
 Les accessoires correspondants (tels par ex. que bypass pour la réduction de pression) sont
indiqués dans le catalogue Huber.
Pour l'exploitation correcte de l'application, sans bulles d'air dans le système, veiller à relier le rac-
cord >sortie fluide caloporteur< [1] sortant du thermorégulateur, au point de raccord inférieur de
l'application et le raccord >entrée fluide caloporteur< [2], menant au thermorégulateur, au point
de raccord supérieur de l'application.
PROCÉDURE
 Retirer les bouchons filetés des raccords >sortie fluide caloporteur< [1] et >entrée fluide calo-
porteur< [2].
 Raccorder ensuite l'application au thermorégulateur, à l'aide de flexibles appropriés pour fluide
caloporteur. Les ouvertures de clés correspondantes sont indiquées à la page 20, section
» Ouvertures de clés et couples «.
 Vérifier l'étanchéité des raccords.
