4. Prenez note de l'emplacement du fil de mise à la terre
vert/jaune en vue du remontage. (Voir Figure 2)
5. Glissez le brûleur en un seul morceau hors des fentes
des côtés de l'ensemble brûleur. (Voir Figure 3)
6. Retirez le capteur de flamme du brûleur
7. Retirez les buses du collecteur et jetez−les.

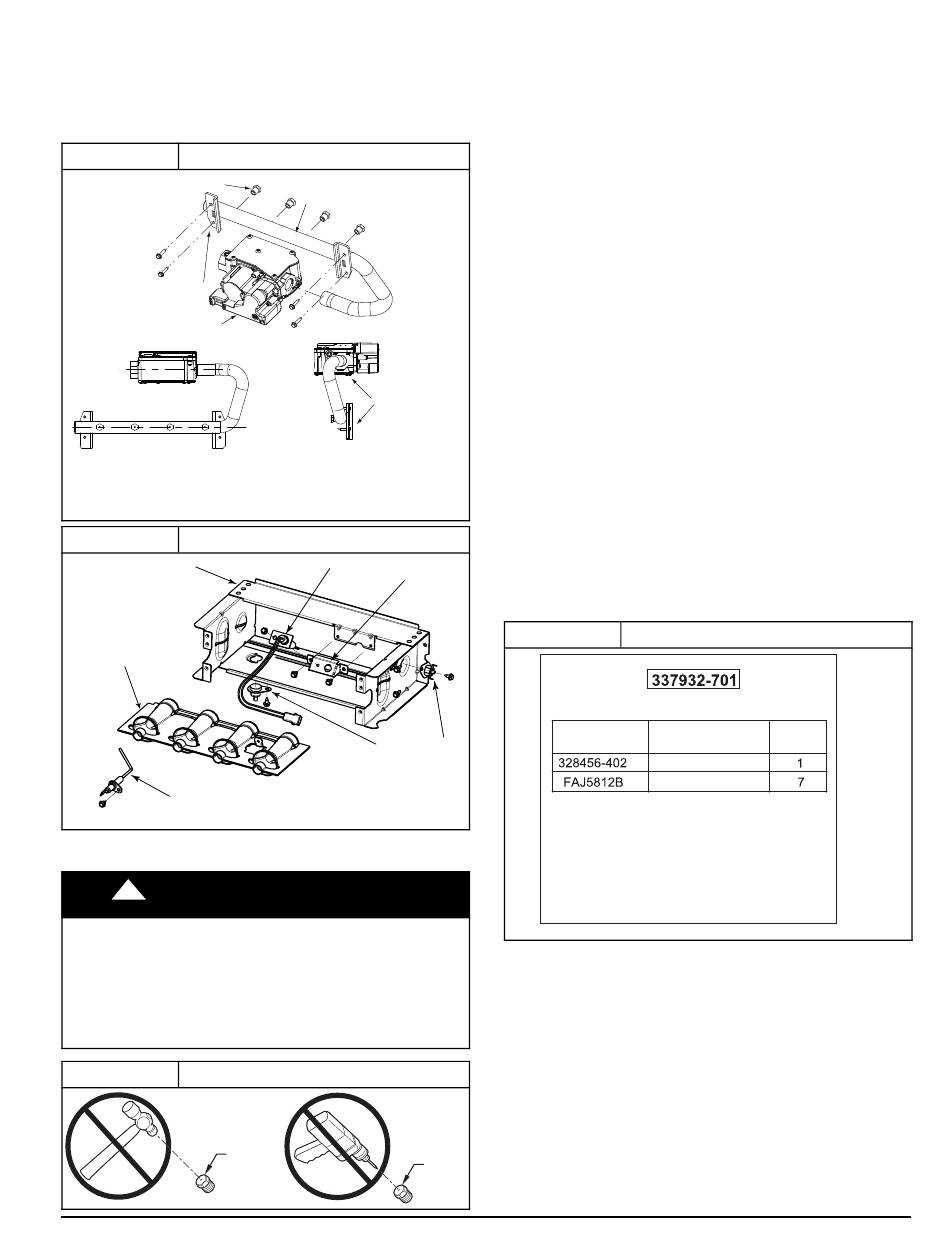

Figure 2
Soupape de gaz avec buses
Orifice
Branchez le fil de
mise à la terre
vert/jaune ici
Soupape de gaz
La soupape de gaz est
C L
parallèle au collecteur
à + ou - 3°
La soupape de gaz doit être installée
sur le collecteur avec un engagement
minimum de 6 filets. Un filetage déformé
est inacceptable.
ILLUSTRATION FOURNIE À TITRE D'INFORMATION SEULEMENT, CERTAINS
MODÈLES PEUVENT AVOIR UNE APPARENCE DIFFÉRENTE.
Figure 3
Ensemble du brûleur
SUPP . DE BRÛLEUR
ENS. BRÛLEUR
CAPTEUR DE FLAMME
(SOUS LE BRÛLEUR)
SÉLECTION/DÉTARAGE DES BUSES
ATTENTION
!
RISQUE DE DOMMAGES À L'APPAREIL
Ne pas tenir compte de cette mise en garde pourrait
entraîner des dégâts matériels.
N'agrandissez PAS les buses des brûleurs à l'aide d'une
perceuse.
Un perçage inadéquat peut produire des
ébarbures, une ovalisation des orifices, etc. Si l'orifice des
buses doit être modifié, changez les buses. (Voir Figure 4)
Figure 4
Buse de brûleur
BUSE DU
BRÛLEUR
443 06 1520 01 F
Collecteur
Les surfaces
indiquées doivent
être à 90° +ou- 2°
A11486
ALLUMEUR
SUPPORT, ALLUMEUR
INTERRUPTEUR DE
RETOUR DE FLAMME
A11403
BUSE DU
BRÛLEUR
A96249
Les spécifications sont susceptibles de changer sans avis préalable.
Reportez−vous à la plaque signalétique de la trousse de
conversion 337846−211 ou 337846−214 pour déterminer la
dimension de la buse du brûleur principal. (Voir Figure 6)
La capacité d'entrée de gaz indiquée sur la plaque signalétique
concerne les installations situées à des altitudes maximales de
2000 pi.
Aux États−Unis, la capacité d'entrée lorsque l'altitude est
supérieure à 2 000 pi (610 m) doit être réduite de 2 pour cent
par 1 000 pi (305 m) au−dessus du niveau de la mer.
Au Canada, la capacité d'entrée doit être réduite de 5 pour
cent lorsque l'altitude est de 2 000 pi (610 m) à 4 500 pi (1 372
m) au−dessus du niveau de la mer.
La plaque signalétique de la trousse de conversion tient
compte du détarage de haute altitude.
POSE DES BUSES
1. Posez les buses du brûleur principal. N'utilisez pas de
ruban Téflon. Serrez les buses à la main d'au moins un
tour complet pour prévenir un filetage faussé, puis serrez
avec la clé.
2. La trousse comporte suffisamment de buses pour la
chaudière la plus grosse. Jetez celles qui restent.
REMARQUE :
Ne réinstallez PAS le collecteur pour le
moment.
POSE DES VIS POUR MÉLANGEUR
REMARQUE :
On retrouve deux ensembles de vis pour
mélangeur.
Un
ensemble
condensation, l'autre ensemble convient aux chaudières sans
condensation. N'utilisez que les pièces dans le sac identifiées
"REQUIS POUR LA CONVERSION AU GAZ PROPANE
D'UNE CHAUDIÈRE À CONDENSATION"
Consultez la Figure 5 pour vérifier que vous avez en main
l'ensemble de vis pour mélangeur adéquat.
Figure 5
Trousse de conversion du gaz
CONTIENT :
No DE PIÈCE
DESCRIPTION
MÈCHE, PERCEUSE
REQUIS POUR LA CONVERSION D'UNE
CHAUDIÈRE AU GAZ DE CONDENSATION
AU GAZ PROPANE.
1. Repérez la fossette sur le tube de venturi de chaque
brûleur.
Si
vous
reportez−vous
à
l'emplacement de la vis de mélangeur.
2. Percez un trou de 7/64 po (2,9 mm) (mèche fournie dans
la trousse) dans chaque fossette.
3. Posez une vis de mélangeur dans chaque trou
préalablement percé, le plus droit possible. La tête de la
vis doit affleurer le dessus du venturi du brûleur.
convient
aux
chaudières
QTÉ
VIS
A11294
ne
trouvez
pas
la
fossette,
la
Figure 7
pour
connaître
à
3
