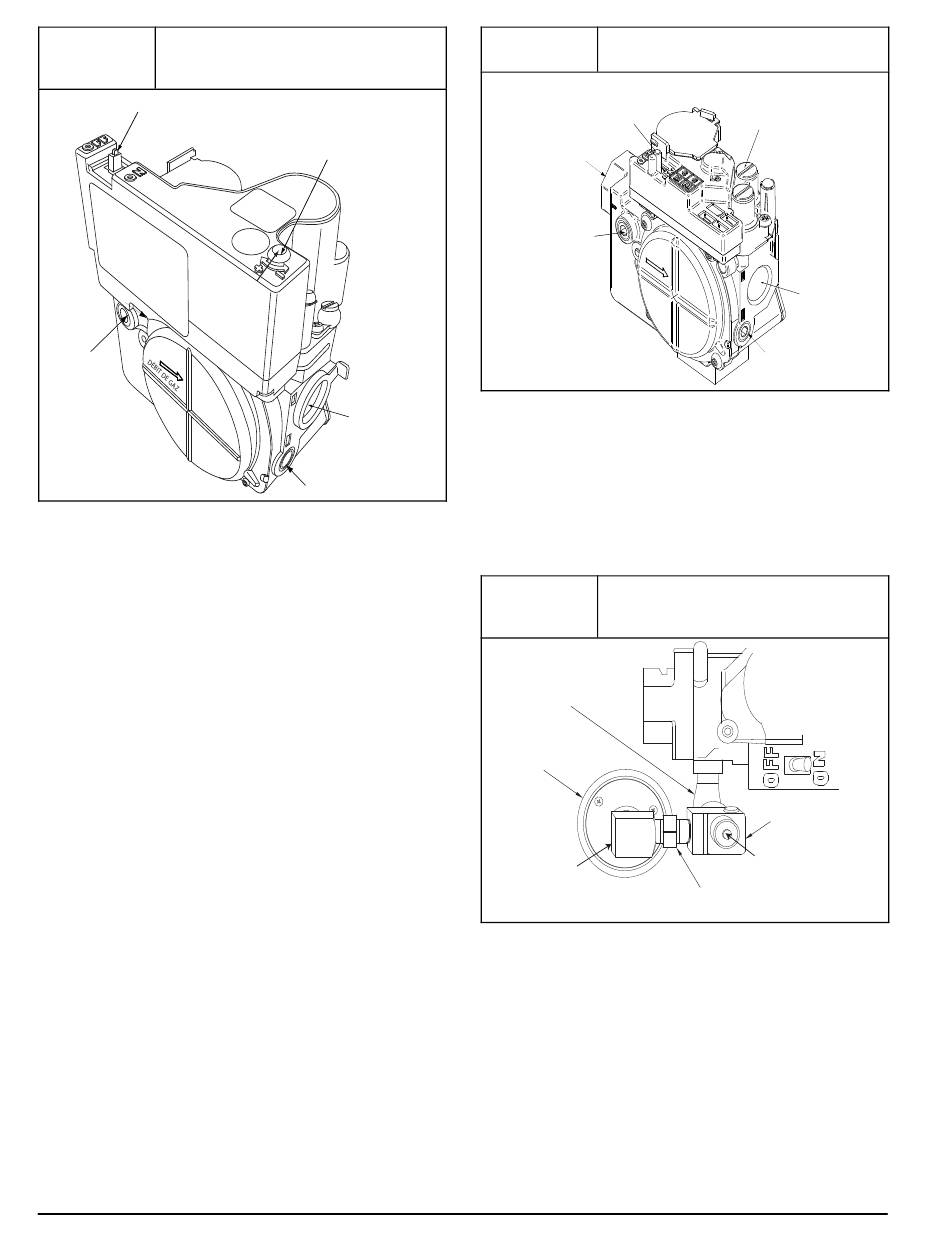

(F/G)9MAC − Soupape de
Figure 12
commande automatique
redondante (modulante)
MODULATION
Interrupteur ON/OFF (marche/arrêt)
Tournez la vis d'un clic
à la seconde pour ajuster
le débit. Sens horaire
pour augmenter le débit,
sens antihoraire pour
le diminuer.
Robinet
de pression
d'entrée
(F/G)9MVT & (F/G)9MXT − Soupape de
gaz à deux étages
Voir Figure 13.
1. Veillez à ce que la conduite de gaz principale et les
éléments d'électricité de la chaudière soient bien
coupés.
2. Retirez les capuchons qui masquent les vis de réglage
pour les régulateurs de soupape de gaz à chaleur élevée
ou chaleur basse. (Voir Figure 13)
3. Retirez les vis de réglage du régulateur de chaleur
élevée et de chaleur basse.
4. Retirez les ressorts du régulateur de chaleur élevée et
de chaleur basse (argent).
5. Posez les ressorts du régulateur de chaleur élevée et de
chaleur basse (argent).
6. Posez les vis de réglage du régulateur de chaleur élevée
et de chaleur basse.
7. Tournez la vis de réglage de la chaleur élevée dans le
sens horaire (intérieur) de 13,5 tours complets. Cela
augmentera la pression du collecteur pour qu'elle se
rapproche du point de réglage du propane.
8. Tournez la vis de réglage de la chaleur basse dans le
sens horaire (intérieur) de 9,5 tours complets. Cela
augmentera la pression du collecteur pour qu'elle se
rapproche du point de réglage de chaleur basse du
propane.
9. Ne posez pas les capuchons du régulateur tout de suite.
6
Réglage de la chaleur
min/max (sous capuchon)
POSE DU PRESSOSTAT DE GAZ BAS
Sortie NPT de 1/2 po
REMARQUE : Posez le pressostat de gaz bas avant de poser
le collecteur sur le brûleur.
Il y a deux façons de monter le pressostat de gaz bas.
Tous les caissons ou évents de 14 3/16 po entre
Prise de pression
A10496
l'évacuateur et le brûleur
Si la conduite de ventilation passe entre l'évacuateur et le
brûleur, ou si la chaudière est dans un caisson de 14 3/16 po,
posez l'interrupteur comme suit (voir Figure 14) :
REMARQUE : Utilisez une pâte lubrifiante approuvée pour
usage avec gaz propane.
REMARQUE : Serrez tous les raccords et le pressostat de gaz
bas à l'aide d'une petite clé. Ne serrez pas outre−mesure,
vérifiez s'il y a des fuites de gaz après la mise en marche de
l'alimentation en gaz.
Les spécifications sont susceptibles de changer sans avis préalable.
(F/G)9MVT & (F/G)9MXT − Soupape
Figure 13
de gaz à deux étages
Interrupteur ON/OFF
(marche/arrêt)
1/2" NPT admission
Embout de pression
d'admission 1/8" NPT
LGPS pour caisson de 14 3/16 po ou
Figure 14
lorsque la conduite de ventilation passe
entre l'évacuateur et le brûleur.
Fer noir mâle-femelle 90 pointant
Interrupteur de pression de gaz basse
Mâle-femelle en laiton 90
1. Retirez le bouchon de conduite de 1/8 po NPT du robinet
de pression d'admission de la soupape de gaz.
DEUX ÉTAGES
Capuchon d'étanchéité
du régulateur
Réglage de régulateur
Capuchon d'étanchéité du
régulateur sous capuchon
1/2" NPT sortie
Embout de pression
de collecteur 1/8" NPT
A11152
Raccord en T mâle-femelle en laiton
Robinet de pression d'entrée avec
Mamelon hexagonal en laiton
A11367
