2.2

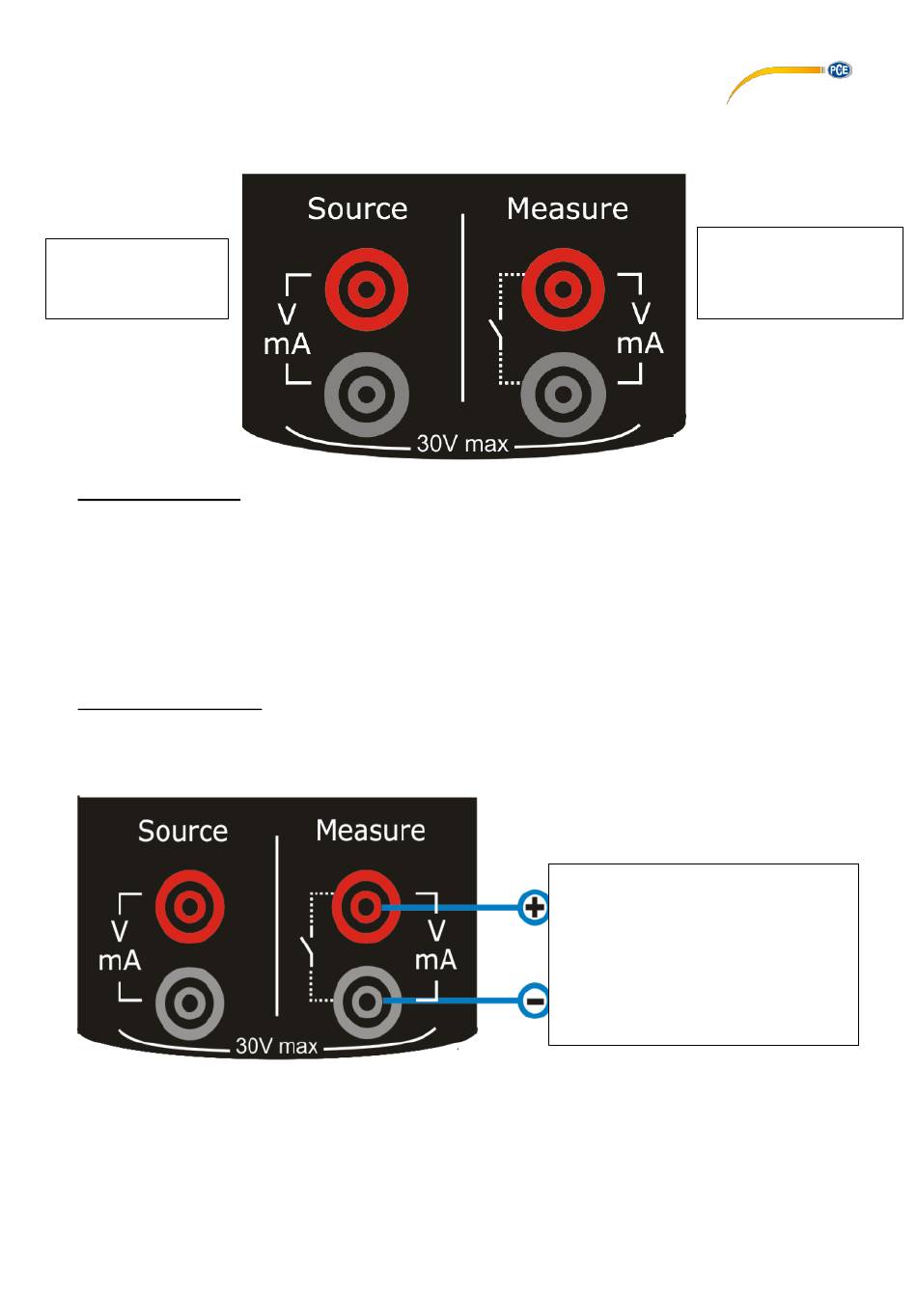

Bornes de raccordement
Pour simuler des
courants et des
tensions
Mesure du courant
Le PCE-LOC 20 supporte les mesures de courant dans lesquelles soit le PCE-LOC 20 lui-même
sert d'alimentation de boucle de courant et le courant est mesuré en même temps, soit le courant
est mesuré alors que l'appareil est connecté à une source de courant externe.
L'image suivante vous montre comment vous devez connecter l'appareil et dans quel mode de
mesure du courant et comment l'alimentation en boucle de courant peut être établie de différentes
manières.
mA Mesure du courant
Dans ce mode, le PCE-LOC 20 ne fournit pas de tension d'alimentation. Celle-ci doit donc être
fournie par un appareil externe.
© PCE Instruments
3
Prise de mesure pour
la mesure du courant
et de la tension
Appareil à calibrer
0 ... 24 mA DC
(Alimentation en tension DC dans
le capteur)
