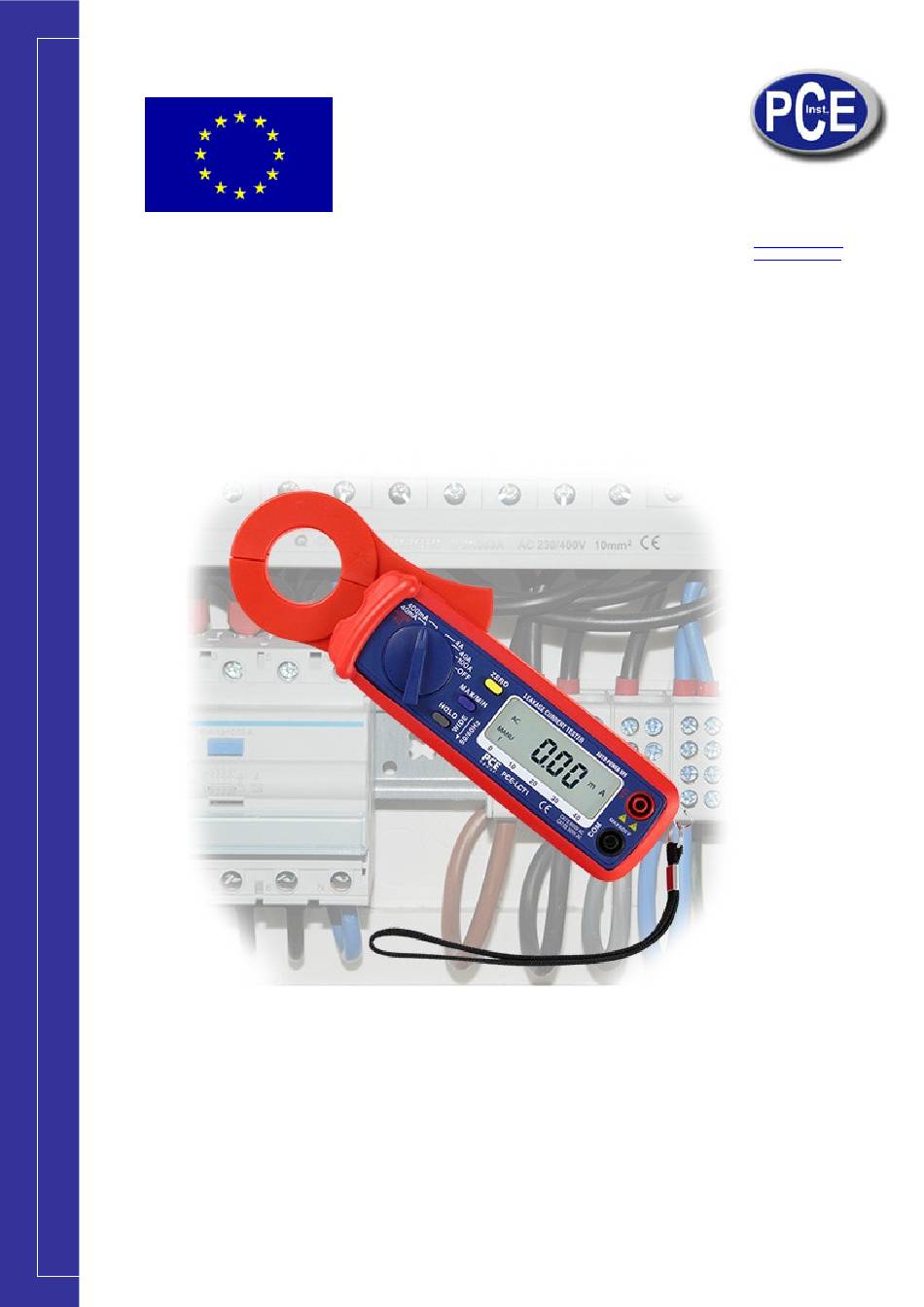

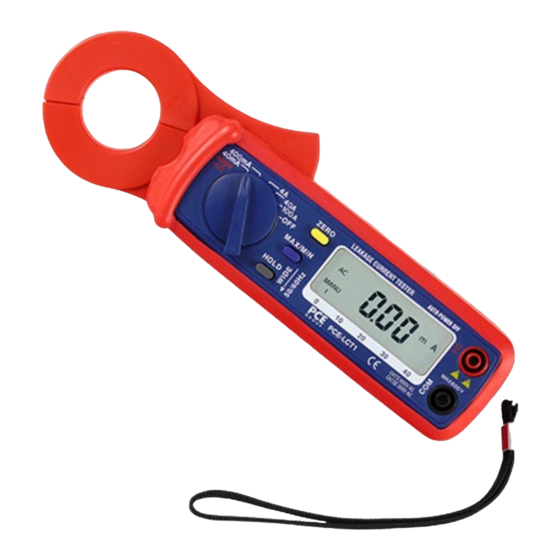

- Page 1 C/ Mayor, 53 - Bajo 02500 Tobarra Albacete-España Tel.: +34 967 543 548 Fax: +34 967 543 542 info@pce-france.fr www.pce-france.fr Notice d’emploi Pince pour courants de fuite AC PCE-LCT1...
-
Page 2: Table Des Matières
Notice d’emploi www.pce-france.fr Table de matières Caractéristiques Description du panneau III. Instructions de fonctionnement A. Mesures de courant de fuite AC 1. Le courant de fuite du conducteur de terre 2. Sortie du courant de fuite de la balance 3. Utilisation de 50/60 et large section B. - Page 3 Notice d’emploi www.pce-france.fr 1. Mâchoire du transformateur. Elle est utilisée pour prendre le signal de courant. Pour mesurer le courant AC/DC, le conducteur doit être pris avec la mâchoire. 2. Déclenchement du transformateur. Utilisé pour ouvrir la mâchoire. 3. Interrupteur de sélection de fonction Utilisé...
-
Page 4: Instructions De Fonctionnement
Notice d’emploi www.pce-france.fr III. Instructions de fonctionnement A. Mesure de courant de fuite AC AVERTISSEMENT: Pour la mesure du courant, assurez-vous que les câbles d’essai sont déconnectés des terminales du mesureur. 1. Courant de fuite du conducteur de terre a. Placez l’interrupteur giratoire sur la fonction désirée. b. -
Page 5: Sortie Du Courant De Fuite De La Balance
Notice d’emploi www.pce-france.fr 2. Sortie de fuite de courant de la balance Placez l’interrupteur giratoire sur la fonction souhaitée. Appuyez sur la gâchette ou le déclencheur pour ouvrir la mâchoire et fermez-la complètement avec les deux câbles (phase unique, deux câbles), trois câbles (trois phases, trois câbles) ou quatre câbles (trois phases, quatre câbles). -
Page 6: Utilisation De 50/60 Et Large Section
Notice d’emploi www.pce-france.fr 3. Utilisation 50/60 et large section Position 50/60 Ce mesureur de pince a une très bonne réponse de fréquence dû à la propriété électrique des pinces du transformateur utilisées. En conséquence, le résultat de mesure contient non seulement la fréquence fondamentale de 50/60 mais aussi les hautes fréquences et les harmoniques superposés dans la fréquence fondamentale. -
Page 7: Mesures De Résistance Et Continuité
Notice d’emploi www.pce-france.fr Avertissement: L’entrée maximum pour DC V est 600, et pour AC V est 600. N’essayez pas d’effectuer toute mesure de tension qui dépasse les limites. Dépasser les limites peut causer des décharges électriques et des dommages au mesureur. a. -
Page 8: Spécifications
Notice d’emploi www.pce-france.fr Spécifications (23Cº ± 5 Cº) Courant AC Précision Plage Résolution 50/60 Hz Large (400-1 kHz) 40mA 10µA ± 1.0%±0.5mA ±4.5%±0.5mA 400mA 100µA ±3.0%±5.0mA ±3.0%±5.0mA ±4.0%±0.1A ±4.0%±0.1A ±4.0%±1.0A ±4.0%±1.0A 100A ±2.5%±1.0A ±3.0%±1.5A 80-100A 100A ±5.0%±1.0A ±5.0%±1.5A “Même si le mesureur peut montrer jusqu’à 400A, il ne se calibre plus de 100ª” Voltage AC (Impédance de sortie) Protection de surcharge... -
Page 9: Remplacement De La Batterie
Notice d’emploi www.pce-france.fr Remplacement de la batterie Lorsque le symbole de batterie faible est montré sur l’écran LCD, remplacez les batteries vieilles pour deux batteries nouvelles. A. Déconnectez l’alimentation et retirez les câbles d’essai du mesureur. B. Retirez la vis du compartiment de la batterie. C. - Page 10 Notice d’emploi www.pce-france.fr Sur ce lien vous aurez une vision de la technique de mesure: http://www.pce-france.fr/instruments-de-mesure.htm Sur ce lien vous trouverez une liste de mesureurs: http://www.pce-france.fr/mesureurs.htm Sur ce lien vous trouverez une liste de balances: http://www.pce-france.fr/balances.htm ATTENTION: “Cet appareil ne possède pas de protection ATEX, il ne doit donc pas être utilisé dans des atmosphères potentiellement explosives (poudres, gaz inflammables).”...
