PCE Instruments France EURL
76, Rue de la Plaine des Bouchers
67100 Strasbourg
France
Tel: +33 (0) 972 3537 17
Fax: +33 (0) 972 3537 18
info@pce-france.fr
www.pce-france.fr
www.pce-instruments.com/french

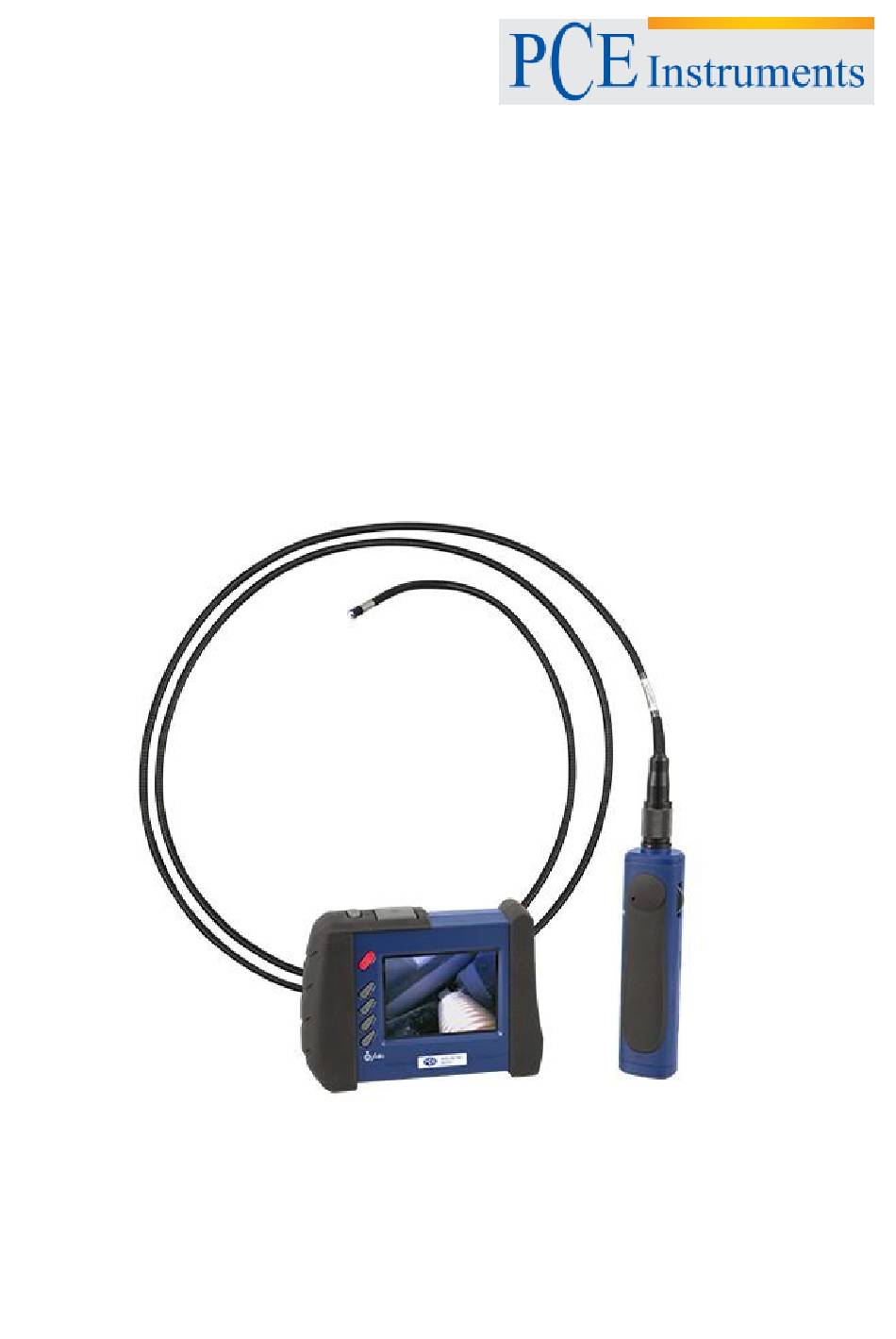

Notice d'emploi du
vidéoendoscope PCE-VE 500
Version 1.0
Date de création: 15.01, 2015
Date de dernière modification: 03.02.2015
Publicité
Table des Matières
Manuels Connexes pour PCE Instruments PCE-VE 500
Sommaire des Matières pour PCE Instruments PCE-VE 500
- Page 1 PCE Instruments France EURL 76, Rue de la Plaine des Bouchers 67100 Strasbourg France Tel: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr www.pce-instruments.com/french Notice d'emploi du vidéoendoscope PCE-VE 500 Version 1.0 Date de création: 15.01, 2015...
-
Page 2: Table Des Matières
NOTICE D’EMPLOI Table de matières: Introduction Notes de sécurité Spécifications Description du système Instructions Mise en œuvre Modes de contrôle 5.2.1 Contrôle direct 5.2.2 Contrôle sans fils Modes d'opération Touches Réglages 5.5.1 Menu principal 5.5.2 Effacer tous les fichiers 5.5.3 Sortie de vidéo 5.5.4 Régler date et heure... -
Page 3: Introduction
NOTICE D’EMPLOI Introduction Merci d'avoir acheté un vidéoendoscope de radio sans fils PCE-VE 500 de PCE Instruments. Ce vidéoendoscope de radio sans fils avec câble flexible ou semi-flexible est un mesureur professionnel pour ateliers et pour travails d'installations et aussi d'autres zones où il est nécessaire de visualiser l'intérieur de machines et d'installations. -
Page 4: Spécifications
NOTICE D’EMPLOI Spécifications 2000 mm Longueur du câble flexible Type de câble flexible 5,5 mm Diamètre du câble horizontal 46º Champ de vision / angle vertical 34º diagonal 56º Image du capteur CMOS Illumination minimale 0 lx LCD 3.5 " Taille de l'écran Pixels 640...480... -
Page 5: Description Du Système
NOTICE D’EMPLOI Description du système... - Page 6 NOTICE D’EMPLOI...
-
Page 7: Instructions
NOTICE D’EMPLOI Instructions Mise en œuvre 1. Vissez le tube d'insertion dans le connecteur respectant la direction de la flèche et serrez l'écrou. (Figure 1) 2. Pour activer la manche avec le tube d'insertion, tournez la roue de réglage du LED dans le sens des aiguilles d'une montre jusqu'à... -
Page 8: Modes D'opération
NOTICE D’EMPLOI Modes d'opération Cet appareil possède 3 modes d'opération: Vue Préalable, Visualisation et Mode Menu. Mode Vue Préalable Le mode de Vue Préalable s'activera quand on allume l'appareil. Quand vous dirigez la caméra vers un objet, l'image se montrera au même temps. -
Page 9: Sortie De Vidéo
NOTICE D’EMPLOI 5.5.3 Sortie de vidéo 1. Connectez un bout du câble AV inclus dans la prise AV placée à droite de l'unité LCD et connectez l'autre bout du câble AV dans la pire "AV in" dans le moniteur externe. 2. -
Page 10: Système De Télévision
NOTICE D’EMPLOI 5.5.6 Système de télévision Réglez le format de vidéo (NTSC/PAL). 5.5.7 Éteinte automatique Réglez le temps après lequel l'appareil s'éteindra automatiquement. Régler le canal La manche et l'unité LCD doivent être dans le même canal pendant la transmission sans fils. Réglez le canal utilisant un petit tournevis suivant la direction des flèches comme on montre ensuite. -
Page 11: Lumière De La Manche
NOTICE D’EMPLOI Lumière de la manche Couleur de la lumière LED État de la batterie Note Verte En utilisation Fonctionnement avec la batterie complète Rouge foncé batterie faible S'il vous plaît, rechargez la batterie quand la lumière rouge apparaît pendant l'opération Orange En train de charger pendant En train de charger pendant... -
Page 12: Enregistrement De Vidéo
NOTICE D’EMPLOI 5.8.4 Enregistrement de vidéo 1. Appuyez sur la touche pour commencer l'enregistrement de vidéo. État de l'image: Le temps d'enregistrement apparaîtra dans la partie inférieure gauche de l'écran. 2. Appuyez sur la touche pour commencer à nouveau l'enregistrement de vidéo. État de l'image: Le temps d'enregistrement disparaît. -
Page 13: Miroir
NOTICE D’EMPLOI 5.8.8 Miroir Appuyez et maintenez la touche ESC appuyée pendant 3 secondes pour activer la visualisation de miroir quand il apparaît dans la partie inférieure droite de l'écran. Après appuyez et maintenez la touche ESC appuyée pendant 3 secondes pour revenir à la visualisation originale. 5.8.9 Recharger la batterie 1. -
Page 14: Élimination
Pour respecter la Directive de l'UE 2012/19/EU, nous retirons tous nos appareils. Ils seront réutilisés ou envoyés à une entreprise de recyclage pour les éliminer selon la législation en vigueur. Si vous avez des questions, s'il vous plaît, contactez PCE Instruments. Contact...
