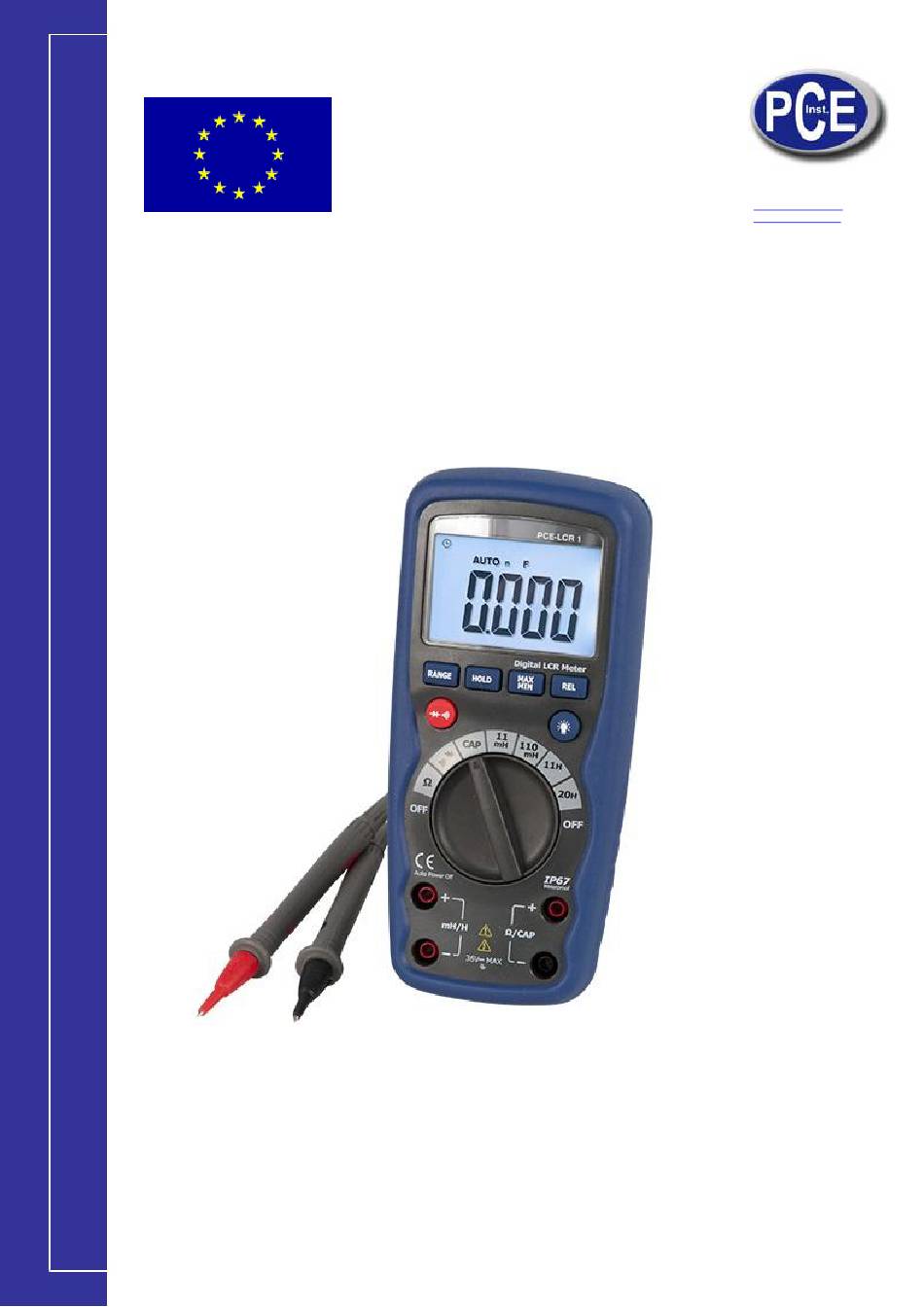

- Page 1 Tel.: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr Notice d’emploi Multimètre PCE-LCR 1...
-
Page 2: Table Des Matières
Notice d’emploi www.pce-france.fr Table de matières 1. Introduction ........................ 3 1.1 Contenu de l’envoi ......................... 3 2. Sécurité ........................3 2.1 Symboles d’avertissement ....................3 2.2 Notes d’avertissement ......................4 3. Spécifications ......................5 4. Description du dispositif ..................... 7 5. -
Page 3: Introduction
Notice d’emploi www.pce-france.fr 1 Introduction Le PCE-LCR 1 est un mesureur multifonction pour les magnitudes électriques: inductance, capacité et résistance. De plus, le dispositif peut aussi effectuer un test de diodes et continuité et offre les fonctions MAX, MIN et HOLD. -
Page 4: Notes D'avertissement
L’unité doit être nettoyée seulement avec un chiffon humide. Ne pas utiliser des produits abrasifs ou contenant des dissolvants de nettoyage. Le dispositif seulement peut être utilisé avec les accessoires offerts par PCE Instruments ou un remplaçant compatible. Avant de chaque utilisation de ce mesureur, examinez s’il y a des dommages visibles sur la carcasse et sur les câbles de mesure. -
Page 5: Spécifications
Notice d’emploi www.pce-france.fr 3 Spécifications Resistence Entrée maximum: 36 V DC ou 36 V AC rms... - Page 6 Notice d’emploi www.pce-france.fr Capacité (Sélection manuelle de la plage) Note: Assurez-vous que le condensateur est déchargé pour garantir une mesure correcte. Le chip possède un mode de décharge incorporé pour décharger le condensateur automatiquement. L’écran montrera DS.C au mode de décharge. Inductance (sélection manuelle de plage) Entrée maximum: 36 V DC ou 36 V AC rms Test de diodes...
-
Page 7: Notice D'emploi
Notice d’emploi www.pce-france.fr 4 Description de l’appareil Dispositif Écran LC Sélecteur de fonction Prise d’entrée positive pour la mesure de inductance Prise d’entrée négative pour la mesure de l’inductance Prise d’entrée positive Prise d’entrée (négative) COM Touche de diodes Touche de plage Touche HOLD (10) Touche Max / Min... -
Page 8: Écran Avec Retro Illumination
Notice d’emploi www.pce-france.fr 1. Appuyez sur la touche MIN / MAX pour activer le registre de MIN / MAX. Le symbole “MAX” se montrera sur l’écran. Maintenant la valeur de mesure maximum se montrera sur l’écran et sera mise à jour seulement lorsqu’une nouvelle valeur maximum soit mesurée. -
Page 9: Mesure De Capacité
Notice d’emploi www.pce-france.fr 6. La diode ou la jonction semi-conductrice peuvent être évaluées de la façon suivante: a) La diode est en bon état si une mesure montre une valeur et l’autre “OL”. b) L’objet est ouvert lorsque les deux mesures montrent “OL”. L’objet se trouve en court-circuit lorsque les deux mesures montrent une valeur petite o 0. -
Page 10: Changement Du Fusible
Notice d’emploi www.pce-france.fr ADVETISSEMENT: Pour éviter un choc électrique, n’utilisez pas le mesureur jusqu’à que le couvercle du compartiment de la batterie soit bien fixé. 6.2 Changement du fusible AVERTISSEMENT: Pour éviter un choc électrique, déconnectez toutes les connexions des câbles aux sources d’alimentation avant de retirer le couvercle du fusible.
