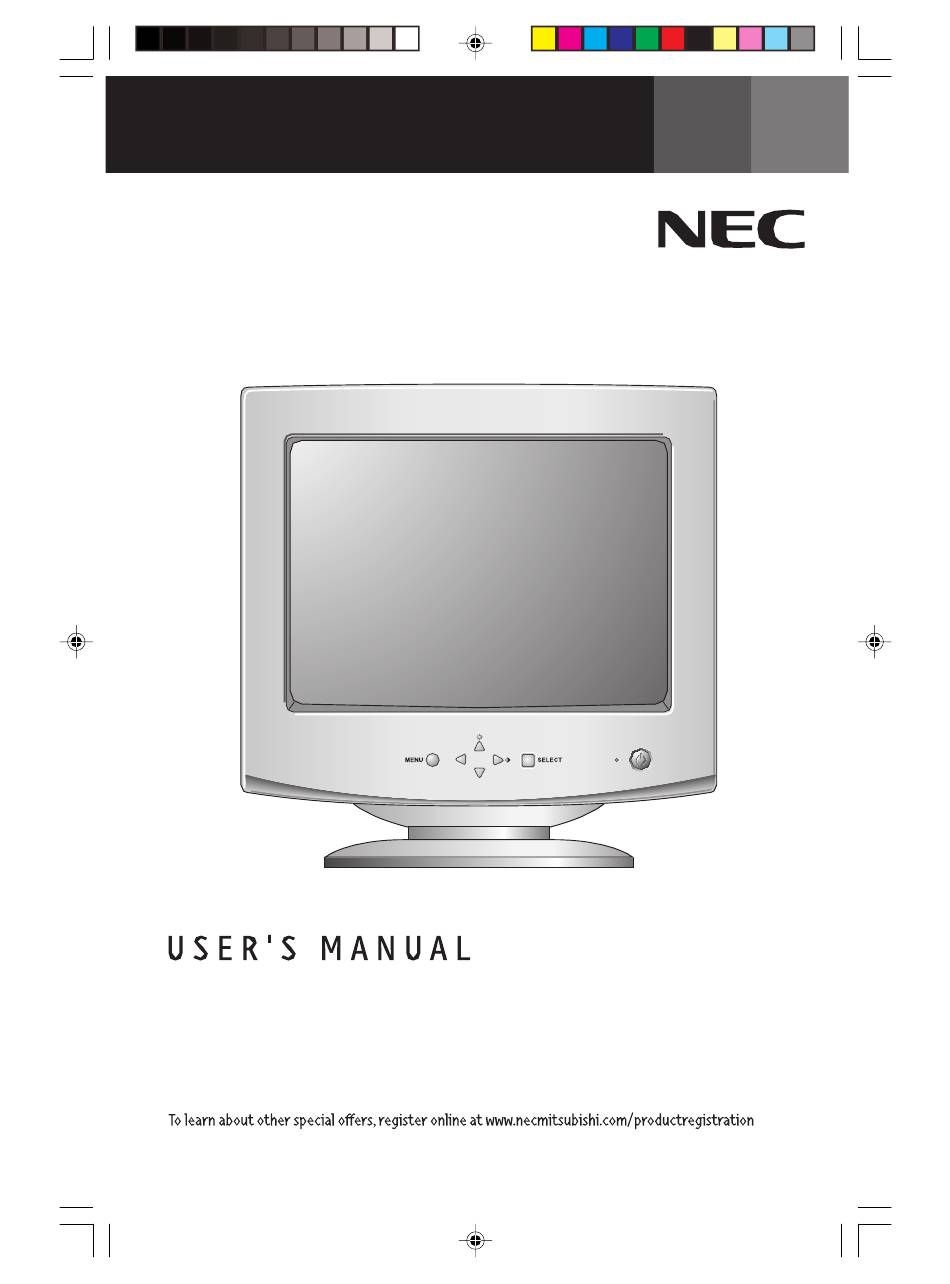

  • Page 1 MultiSync FE772 & FE992 FE772FE992FEcovercontents111604 12/28/04, 2:58 PM...

  • Page 2: Table Des Matières

    Index Warning ........................1 Contents ......................... 2 Quick Start ......................3 Controls ........................6 Recommended Use ....................12 Specifications ...................... 14 Features ........................ 16 Troubleshooting ....................17 References ......................18 Limited Warranty ....................19 Avertissement ...................... 21 Contenu ......................... 22 Mise en marche rapide ..................23 Commandes ......................

  • Page 3: Fcc Information

    CAN/CSA C22.2 No.950. FCC Information 1. Use the attached specified cables with the MultiSync FE772 or FE992 color monitor so as not to interfere with radio and television reception. (1) Please use the supplied power cable or equivalent to ensure FCC compliance.
  • Page 4 Contents Your new NEC MultiSync monitor box* should contain the following: ™ • MultiSync Monitor with tilt/swivel base • Power Cord • Captive Signal Cable • User’s Manual Captive Signal Cable Power Cord User’s Manual * Remember to save your original box and packing material to transport or ship the monitor.

  • Page 5: Quick Start

    Quick Start Connecting the Tilt/Swivel stand 1. With the monitor unplugged from your system and the wall outlet, carefully turn the monitor down on a firm table 2. Align the hooks on the tilt/swivel stand with the matching slots in the base of the monitor.
  • Page 6 D-SUB end of the video signal cable to the Macintosh cable adapter on the computer (Figure B.1). Tighten all screws. NOTE: To obtain the Macintosh cable adapter, call NEC-Mitsubishi Electronics Display of America, Inc. at (800) 632-4662. 4. Connect one end of the power cord to the MultiSync monitor and the other end to the power outlet (Figure C.1).
  • Page 7 Quick Start –continued Figure B.1 Mac Adapter (Not Included) 15-pin mini D-SUB Captive Signal Cable Figure C.1 Power Outlet Power Cord FE772FE992FEMANUAL122804.p65 12/28/04, 4:21 PM...

  • Page 8: Controls

    Controls (MultiSync FE772/FE992) OSD (On Screen Display) control buttons on the front of the monitor function as follows: MENU SELECT Control Function Use this button to turn the monitor on or off. Power Button This Indicator lights up green when the monitor Power (DPMS) operates normally.

  • Page 9: Screen Adjustment

    Controls –continued Screen Adjustment Making adjustments to the image size, position and operating parameters of the monitor is quick and easy with the On Screen Display Control system. A short example is quick and easy given below to familiarize you with the use of the controls.
  • Page 10 Controls –continued The following table indicates all the On Screen Display control, adjustment, and setting menus. Main menu Sub menu Reference To adjust the brightness and Brightness contrast of the screen BRIGHTNESS/ Contrast CONTRAST To adjust the position of the screen V Position H Position POSITION...
  • Page 11 Controls –continued Brightness To adjust the brightness of the screen. Contrast To adjust the contrast of the screen. Vertical Position To move image up and down. Horizontal Position To move image left and right. Vertical Size To adjust image height. Horizontal Size To adjust image width.
  • Page 12 Controls –continued PRESET 6500K/ 9300K Select the screen color. • 6500K: Slightly reddish white. • 9300K: Slightly bluish white. TEMP Select the screen temperature which you prefer among reddish or bluish or any color in between. Set your own color levels. GREEN BLUE VIDEO LEVEL...
  • Page 13 Controls –continued Return to all factory default settings except RESET "LANGUAGE": Brightness, Contrast, Tilt, Color 9300K, Video Level, OSD Time, Moire (These reset options may differ depending on the mode selected: Preset, User, or New). If you don’t want to reset the monitor, use button to select CANCEL and then press the SELECT (or SET) button.

  • Page 14: Recommended Use

    Recommended Use Safety Precautions and Maintenance FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE FOLLOWING WHEN SETTING UP AND USING THE MULTISYNC COLOR MONITOR: ™ • DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or removing covers may expose you to dangerous shock hazards or other risks. Refer all servicing to qualified service personnel.
  • Page 15 Recommended Use –continued CORRECT PLACEMENT AND ADJUSTMENT OF THE MONITOR CAN REDUCE EYE, SHOULDER AND NECK FATIGUE. CHECK THE FOLLOWING WHEN YOU POSITION THE MONITOR: • Adjust the monitor height so that the top of the screen is at or slightly below eye level. Your eyes should look slightly downward when viewing the middle of the screen.

  • Page 16: Specifications

    Specifications (MultiSync FE772) Picture Tube 17 inches (16.0 inches viewable) 90 degree deflection 0.25mm dot pitch AGARAS (Anti-Glare Anti-Reflective Anti-Static) coating Sync Input Horizontal Freq. 30 - 71kHz (Automatic) Vertical Freq. 50 - 120Hz (Automatic) Input Form Separate TTL, Positive/Negative...
  • Page 17 Specifications (MultiSync FE992) Picture Tube 19 inches (18.0 inches viewable) 90 degree deflection 0.25mm dot pitch AGARAS (Anti-Glare Anti-Reflective, Anti-Static) coating Sync Input Horizontal Freq. 30 - 98kHz (Automatic) Vertical Freq. 50 - 160Hz (Automatic) Input Form Separate TTL, Positive/Negative Signal Input 15 pin D-Sub Connector Video Input...

  • Page 18: Features

    Features ClearFlat™ Shadow Mask CRT: Delivers an outstanding viewing experience with a virtually flat image, eliminating distortion and reducing glare so that what you see on-screen is as realistic and lifelike as what you see on your printed output. The patented ClearFlat CRT also offers a high contrast screen with a fine grille pitch, delivering crisp, clean text and graphics.

  • Page 19: Troubleshooting

    Troubleshooting No picture • Display card should be completely seated in its slot. • Power Button and computer power switch should be in the ON position. • Signal cable should be completely connected to display card/computer and monitor. • Check connector for bent or pushed-in pins. Image is scrolling or unstable •...

  • Page 20: References

    References NEC-Mitsubishi Monitor Customer Service & Support Customer Service and Technical Support: (800) 632-4662 Fax: (800) 695-3044 Parts and Accessories/ Macintosh Cable Adapter: (888) NEC-MITS [888-632-6487] Warranty Information www.necmitsubishi.com/warranty Online Technical Support www.necmitsubishi.com/support Sales and Product Information Sales Information Line:...

  • Page 21: Limited Warranty

    Product may vary. Therefore, suitability of a Product for a specific purpose or application must be determined by consumer and is not warranted by NMD-A. For the name of your nearest authorized NEC-Mitsubishi Electronics Display service facility, contact NEC-Mitsubishi Electronics Display at 1-800-632-4662. FE772FE992FEMANUAL122804.p65...

  • Page 22: Declaration Of The Manufacturer

    Declaration of the Manufacturer We hereby certify that the color monitor MultiSync FE772 or FE992 is in compliance with Council Directive 73/23/EEC: – EN 60950 Council Directive 89/336/EEC: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024...

  • Page 23: Avertissement

    Informations FCC 1. Utiliser les câbles spécifiés fournis avec les moniteurs couleur MultiSync FE772 ou FE992 afin de ne pas provoquer d'interférences avec la réception radio et télévision. (1) Prière d'utiliser le câble d'alimentation fourni ou équivalent pour assurer la conformité FCC.
  • Page 24 Contenu La boîte de votre nouveau moniteur NEC MultiSync contient : • Moniteur MultiSync avec socle inclinable/rotatif • Cordon d'alimentation • Câble d’interface captif • Manuel de l’utilisateur Câble d’interface captif Cordon d'alimentation Manuel de l’utilisateur Ne pas oublier de conserver la boîte et le matériel d'emballage d'origine pour transporter ou expédier le moniteur.

  • Page 25: Mise En Marche Rapide

    Mise en marche rapide Raccorder Socle Inclinable/Rotatif 1. Le moniteur étant débranché du système et de la prise de courant, renverser soigneusement le moniteur sur une table solide. 2. Alignez les crochets du socle inclinable et pivotant par rapport aux logements correspondants dans la base du moniteur.
  • Page 26 15 broches du câble d’interface à l'adaptateur de câble Macintosh sur l'ordinateur (Figure B.1). Serrer toutes les vis. REMARQUE : Pour obtenir un adaptateur de câble Macintosh, appeler NEC-Mitsubishi Electronics Display of America, Inc. au (800) 632-4662. 4. Connecter une extrémité du cordon d'alimentation au moniteur et l'autre extrémité à...
  • Page 27 Mise en marche rapide –suite Figure B.1 Adaptateur Mac (non fourni) Mini-fiche D-SUB à 15 broches Câble d’interface captif Figure C.1 Prise de courant Cordon d’alimentation FE772FE992FEMANUAL122804.p65 12/28/04, 4:21 PM...

  • Page 28: Commandes

    Commandes (MultiSync FE772/FE992) Les boutons de réglage OSD situés sur l’avant du moniteur fournissent les fonctions suivantes : MENU SELECT Commande Fonction Bouton Ce bouton permet d'allumer et éteindre le moniteur. d'alimentation Cette diode luminescente est verte lorsque le moniteur Témoin...

  • Page 29: Réglage De L'affichage

    Commandes –suite Réglage de l'affichage Le réglage de la taille et de la position de l'image ainsi que des paramètres de fonctionnement du moniteur se fait facilement et rapidement à l'aide du système de commande OSD (menu sur écran). Le bref exemple ci-dessous vous permettra de vous familiariser avec ces commandes.
  • Page 30 Commandes –suite Le tableau ci-dessous détaille les menus de contrôle, de réglage et de paramétrage de l'OSD. Menu principal Sous-menu Référence Réglage de la luminosité et du Luminosité contraste de l'image LUMINOSITÉ/ Contraste CONTRASTE Réglage de la position de l'écran Position V Position H POSITION...
  • Page 31 Commandes –suite REMARQUE: L'ordre des icônes peut varier en fonction du modèle. Luminosité Réglage de la luminosité de l'écran. Contraste Réglage du contraste de l'écran. Position V Positionnement de l'image en hauteur. Position H Positionnement de l'image en largeur. Taille V Réglage de la hauteur de l'image.
  • Page 32 Commandes –suite PRÉDÉF 6500K/ 9300K Sélectionez la couleur voulue. • 6500K : blanc tirant sur le rouge. • 9300K : blanc tirant sur le bleu. TEMP Sélectionnez la température d'écran que vous préférez parmi les couleurs allant du rouge au bleu. ROUGE Paramétrez les niveaux de couleur VERT...
  • Page 33 Commandes –suite Si vous ne voulez pas redonner les paramètres modifiés au moniteur, utilisez le bouton pour sélectionner ANNULER puis appuyez sur le bouton SELECT (ou SET). RESET Retour à toutes les valeurs d'usine sauf pour le paramètre "LANGUE": Luminosité, Contraste, Inclinaison, Couleur 9300K, Niveau Vidéo, Heure OSD, Moirage (le retour aux valeurs d'usine peut donner des résultats...

  • Page 34: Usage Recommandé

    Usage recommandé Consignes de sécurité et de maintenance POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER CE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR MultiSync • NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de l'utilisateur, et l'ouverture ou la dépose des couvercles peut entraîner des risques de décharges électriques dangereuses ou d'autres risques.
  • Page 35 Usage recommandé –suite LA MODIFICATION DE LA POSITION ET DU RÉGLAGE DU MONITEUR PEUT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. OBSERVER LES DIRECTIVES CI-APRÈS LORS DU POSITIONNEMENT DU MONITEUR : • Régler la hauteur du moniteur de sorte que le dessus de l'écran soit au niveau ou légèrement en-dessous du niveau des yeux.

  • Page 36: Fiche Techniques

    Fiche techniques (FE772) Tube cathodique 17 pouces (pour une zone visualisable de 16 pouces) déflection à 90 ° pas de masque de 0,25 mm revêtement AGARAS (anti-éblouissement, anti-reflet et anti-statique) Entrée sync Fréquence horiz. 30 - 71kHz (Automatique) Fréquence vertic. 50 - 120Hz (Automatique) Forme TTL séparé, Positif/Negatif...
  • Page 37 Fiche techniques (FE992) 19 pouces (pour une zone visualisable de 18 pouces) Tube cathodique déflection à 90 ° pas de masque de 0,25 mm revêtement AGARAS (anti-éblouissement, anti-reflet et anti-statique) Entrée sync Fréquence horiz. 30 - 98kHz (Automatique) Fréquence vertic. 50 - 160Hz (Automatique) Forme TTL séparé, Positif/Negatif...

  • Page 38: Fonctions

    Fonctions Écran cathodique à masque perforé ClearFlat™ Vous offre une vision exceptionnelle avec une image virtuellement plate, en éliminant la distorsion et en réduisant les reflets, ainsi ce que vous voyez à l’écran est aussi réaliste et proche de la réalité que ce que vous pouvez voir sur une copie imprimée.

  • Page 39: Dépannage

    Dépannage Pas d'image • La carte vidéo doit être complètement introduite dans sa fente. • La touche d'alimentation et le commutateur d'alimentation de l'ordinateur doivent être en position ON (Marche). • Le câble de signal doit être bien connecté à la carte vidéo /l'ordinateur. •...

  • Page 40: Références

    Références Service à la clientèle et assistance technique du moniteur NEC-Mitsubishi Service à la clientèle et assistance technique: (800) 632-4662 Télécopieur: (800) 695-3044 Pièces et accessoires/adaptateur de câble Macintosh: (888) NEC-MITS [888-632-6487] Information sur la garantie www.necmitsubishi.com/warranty www.necmitsubishi.com/support Assistance technique en lign: Ventes et information produit Ligne d’information sur les ventes:...

  • Page 41: Garantie Limitée

    à l ’autre. Par conséquent, l’adéquation d’un produit à un besoin ou une application spécifique doit être déterminée par le consommateur et n’est pas garantie par NMD-A. Pour connaître le nom du centre de service technique agréé NEC-Mitsubishi Electronics Display le plus proche, appeler NEC-Mitsubishi Electronics Display au 1-800-632-4662. FE772FE992FEMANUAL122804.p65...

  • Page 42: Déclaration Du Fabricant

    Déclaration du fabricant Nous certifions par la présente que les moniteurs MultiSync FE772 ou FE992 conformes à la directive 73/23/EEC du Counseil: – EN 60950 la directive 89/336/EEC du Counseil: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024...

  • Page 43: Déclaration De Conformité

    à condition que ces droits n'ont pas été directement délivrés à d'autres. Les produits de NEC-Mitsubishi Electronics Display of America dont il est question dans ce document sont garantis conformément aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les performances réelles de chaque produit dépendent de facteurs tels que la configuration du système, les données du client...

  • Page 44: Declaration Of Conformity

    NEC-Mitsubishi Electronics Display of America. To allow for design and specification improvements, the information in this document is subject to change at any time without notice.
