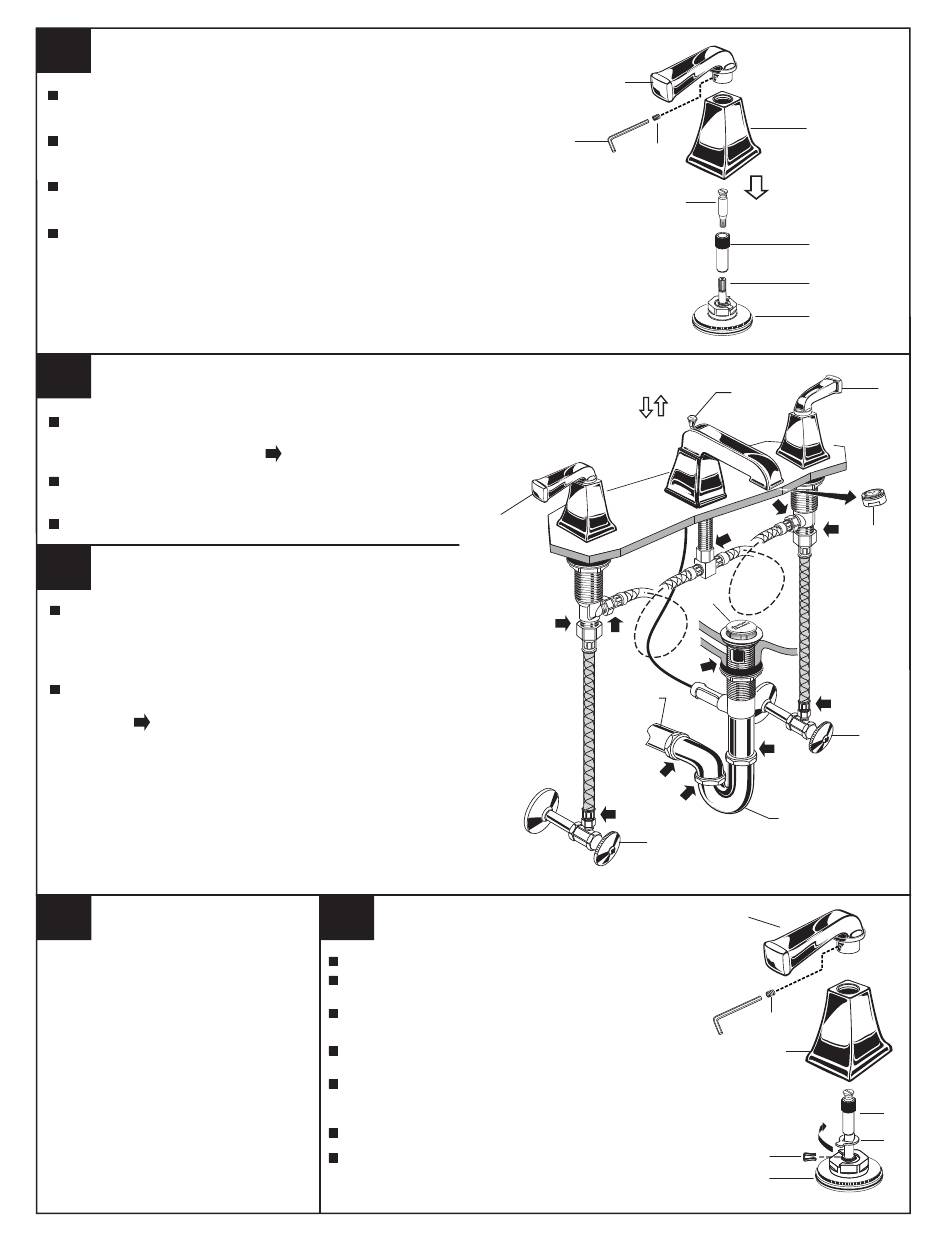

INSTALLATION DES POIGNÉES
Enfoncer l'ADAPTATEUR (1) sur la TIGE DE LA VANNE (2).
Serrer la VIS DE LA TIGE (3) pour fixer l'ADAPTATEUR (1).
Aligner la BASE DE LA POIGNÉE (4) et pousser l'ADAPTATEUR
DE POIGNÉE (5) jusqu'à ce qu'il affleure la surface de montage.
Positionner la POIGNÉE (6) en insérant la dent mâle sur
l'ADAPTATEUR (1) dans la dent femelle sur la POIGNÉE (6).
Serrer la VIS DE FIXATION (7) dans la poignée avec la
CLÉ À SIX PANS (8) FOURNIE.
11
MISE À L'ESSAI DU RACCORD
En laissant les POIGNÉES (1) à la position OFF (fermé), ouvrir les
TUYAUX D'ALIMENTATION EN EAU (2) et vérifier la présence de
fuites sur tous les raccords.
Retirer le BRISE-JET AÉRATEUR (3). Activer les POIGNÉES (1)
pour faire couler l'eau.
Remettre le BRISE-JET AÉRATEUR (3) en place.
12
VÉRIFICATION DES RACCORDS DU RENVOI
Activer le BOUTON ESCAMOTABLE (5) et remplir le lavabo d'eau.
Vérifier que le BUTOIR DU RENVOI (4) est étanche et retient l'eau
dans le lavabo. Si le BUTOIR (4) n'est pas étanche, consulter la
rubrique « Dépannage » de ces consignes.
Relâcher le BOUTON ESCAMOTABLE (5) vers le bas et vérifier la
présence de fuites sur tous les raccords du renvoi et le siphon
en « p ».
Serrer si nécessaire.
13
CONSIGNES D'ENTRETIEN:
À FAIRE: RINCER LE PRODUIT
AVEC DE L'EAU. SÉCHER AVEC
UN LINGE EN COTON DOUX.
À ÉVITER: NE PAS NETTOYER LE
PRODUIT AVEC DU SAVON, DE
L'ACIDE, DU POLI, DES ABRASIFS,
DES PRODUITS DE NETTOYAGE
PUISSANTS, OU UN LINGE
RUGUEUX.
1
14
Pour modifier le sens
ENTRETIEN
de rotation de la poignée :
Mettre la vanne sur la position fermée (OFF)
Retirer la VIS DE FIXATION (7) avec une CLÉ À
SIX PANS 5/64 po.
Tirer fermement la POIGNÉE (1) vers le « HAUT »
pour dégager l'ADAPTATEUR (3).
Sortir la POIGNÉE (6) de l'ADAPTATEUR DE
REBORD (2).
Retirer l'AGRAFE RESSORT (4). Soulever la BUTÉE (5),
tourner de 90˚ et replacer le tout. Reposer
l'AGRAFE RESSORT (4).
Reposer la POIGNÉE.
Si la goulotte coule, activer les poignées en ouvrant
et fermant plusieurs fois. Ne pas forcer - les poignées
ne tournent qu'à 90˚.
4
6
8
7
3
4
VIDANGE
2
FROID
Clé 5/64 po
À SIX PANS
4
1
2
5
1
5
3
2
CHAUD
SIPHON EN « P »
1
7
6
3
90˚
5
4
2
