American Standard TOWNSQUARE 2555.920 Instructions D'installation

TOWNSQUARE
ROBINET DE BAIGNOIRE
POUR REBORD
Nous vous remercions d'avoir choisi American Standard...
synonyme de qualité supérieure depuis plus de 100 ans.
Pour que l'installation se déroule sans problème, veuillez
lire attentivement ces instructions avant de commencer.
Outils requis
Tournevis Phillips
Tournevis à lame plate
Pinces à coulisse
1
ENSEMBLE BEC
AVERTISSEMENT
Fermer l'alimentation d'eau chaude et d'eau
froide avant de commencer.

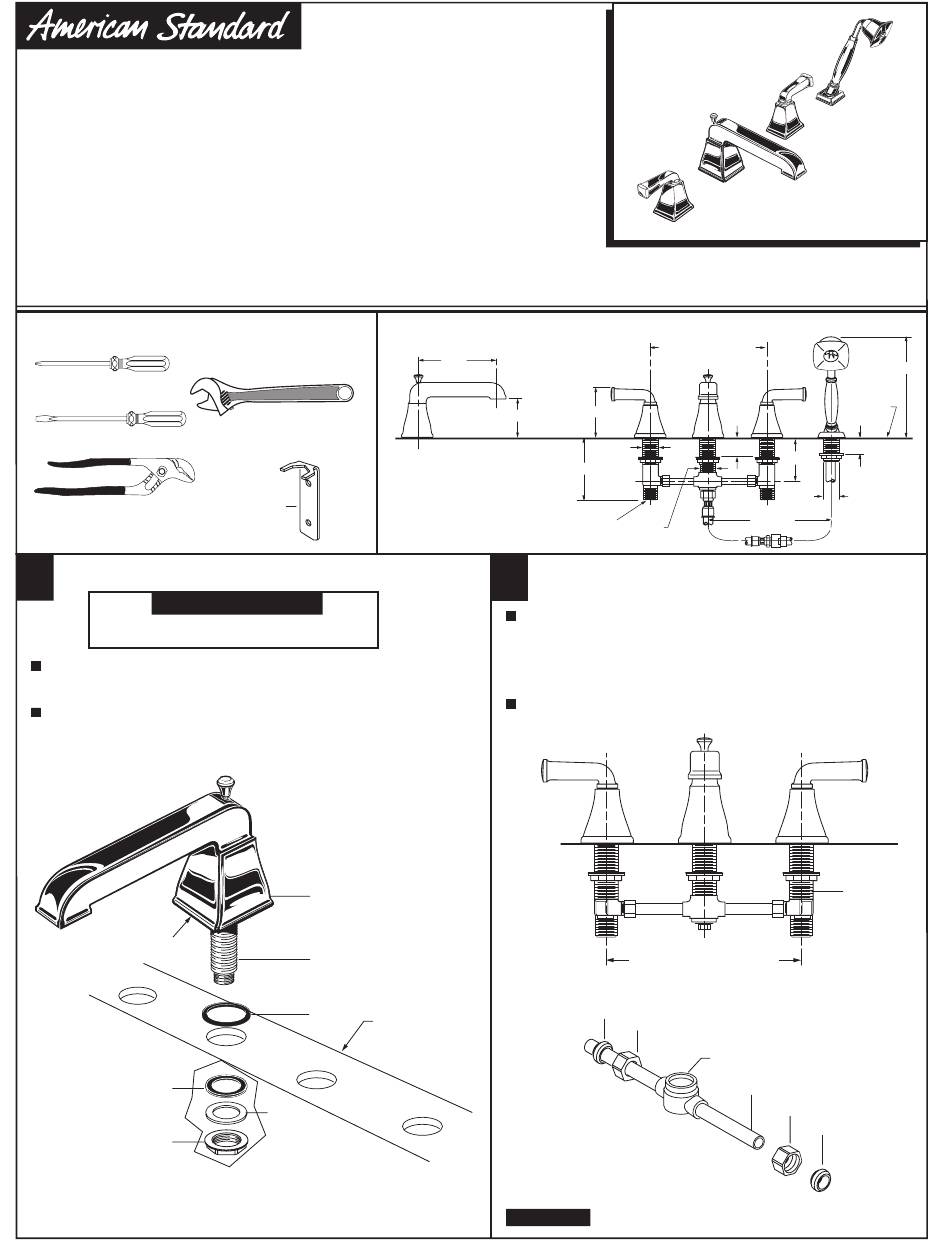

Insérer la TIGE DU BEC (1) dans le trou central de la PLAQUE DE
MONTAGE. Bien installer la RONDELLE DE CAOUTCHOUC (2) dans
la CAVITÉ à la base du BEC (3).
Assembler la RONDELLE DE CAOUTCHOUC (4) et la RONDELLE
DE LAITON (5) sur la TIGE (1). Depuis le dessous de la plaque
de montage, fixer en position le BEC (3) à l'aide de l'ÉCROU de
BLOCAGE (6).
CAVITÉ
4
6
Instructions
d'installation
AUX POINTS DE RACCORDEMENT
Clé universelle
Clé
(fournie)
3
1
2
PLAQUE DE
MONTAGE
5
2555.920
2555.921
MESURES RELATIVES
8-1/4
3-3/4
3-5/8
1-1/8 D.
4
3/4 à 14 mâle
NPT ENTRÉES
2
PRÉPARATION DE L'ENSEMBLE TUYAU ET TÉ
Préparer l'assemblage du TUYAU et du TÉ (1) pour centrer
avec le centre de la VALVE (2) (entre 6 1/2 po et 12 po).
Au besoin, couper ou soigneusement courber le tuyau.
Effectuer la courbe du tuyau à proximité du TÉ (1) de
manière à ne pas affecter le joint de compression du
RACCORD DE VALVE.
Enlever l'ÉCROU DE SERRAGE (3) et LA BAGUE (4)
de chaque VALVE (2) et les glisser sur le TUYAU (5).
4
REMARQUE
Certifié conforme aux normes ANSI A112.18.1M
M 9 6 5 111 F R R É V. 1. 2
RÉGL. 6-1/2 po à 12 po
1-1/4
MAX.
(C)
(H)
12 po MAX
1-1/16 D.
RÉGL. 6 1/2 po à 12 po
3
1
5
L'entrée de la VALVE est un
connecteur mâle 3/4 po NPT.
8-1/8
SURFACE DE
MONTAGE
1-1/2 po max.
3
1-3/16 D.
2
3
4
