Fluent
MD
Équilibrage de Pression
Douche et Baignoire
Soupape de Garniture

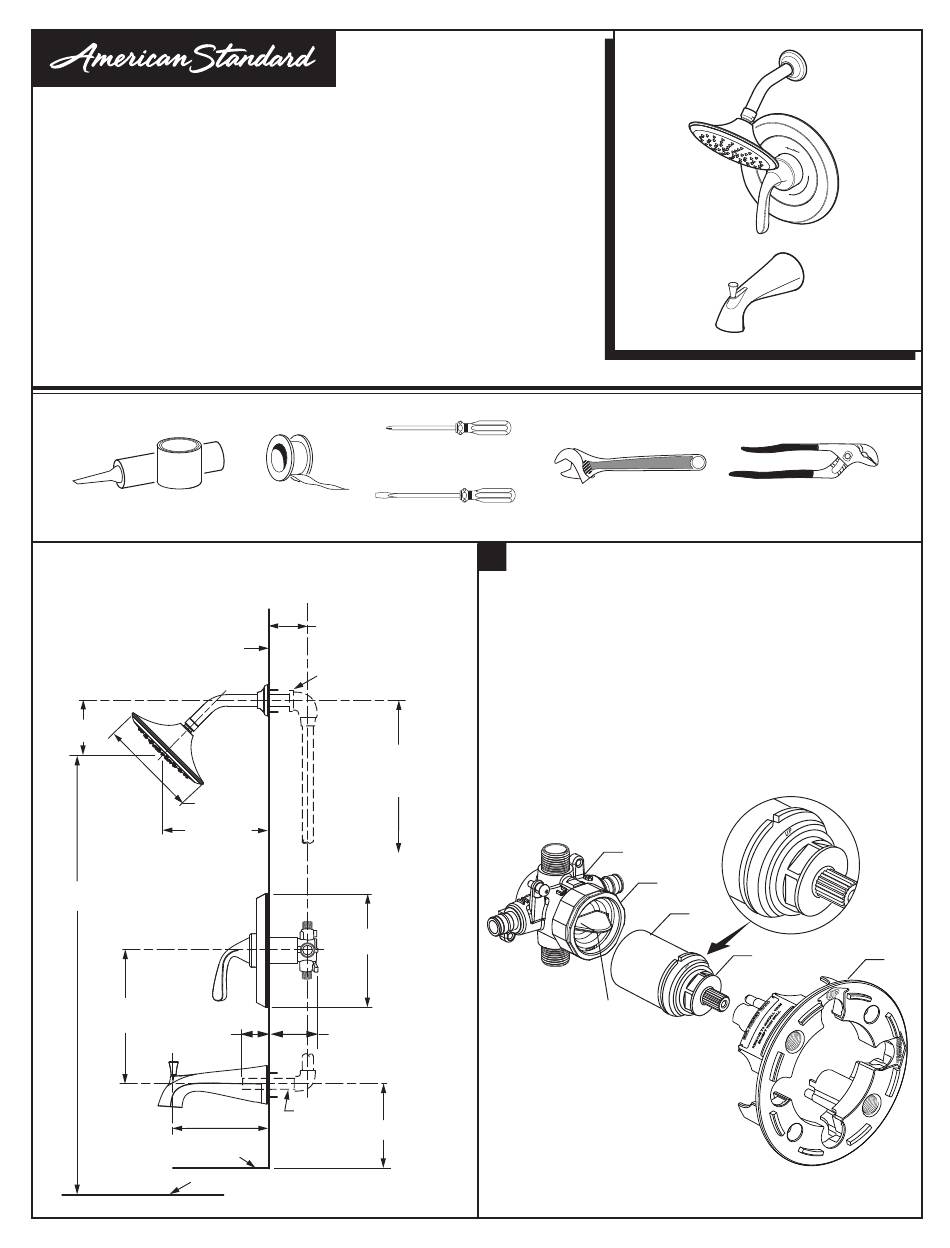

Merci d'avoir choisi American-Standard... la référence
de qualité supérieure depuis plus de 140 ans.
Pour être sûr que votre installation se déroule correctement,
veuillez lire attentivement les instructions avant de commencer.
Pour une utilisation avec des têtes de douche évaluées à 4,9 L / min (1,3 gpm) ou plus.
OUTILS RECOMMANDÉS
Mastic ou
calfatage
DIMENSIONS D'INSTALLATION
• Pour garantir un positionnement adéquat par rapport au mur,
notez les dimensions de la robinetterie brute.
MUR FINI
3-3/4 po REF.
(95 mm)
7-1/16 po
(179 mm)
7-1/2 po REF.
(191 mm)
74 po (188 cm)
DE DÉCAGEMENT
18 po OPTIONAL
(457 mm)
1-3/4 po REF.
(44 mm) REF.
6-19/32 po REF.
(167 mm)
FOND DE LA CUVE
FOND DE LA CUVE
Les noms de produits indiqués ci-dessus sont des marques de commerce d'AAmerica, Inc.
© AS America, Inc. 2020
INSTRUCTIONS
D'INSTALLATION
Tournevis à pointe
cruciforme
Ruban de Téflon
Tournevis lame plate
1-7/8 po to 3-1/4 po
(48 to 83 mm)
1/2po NPT
(13 mm)
OPTIONNEL AU MUR FINI,
HABITUELLEMENT ENTRE
65po (1651 mm)
et 80po (1880mm)
8 po DIAM.
(204 mm)
2-3/4 po MAX. (69 mm)
1-3/4 po MIN. (45 mm)
1/2 po COPPER
4 po (102 mm)
TU186.500
TU186.501
TU186.501XH
TU186.502
TU186.507
TU186.508
Clé à ouverture réglable
1
INSTALLATION DE LA CARTOUCHE
• Enlevez le PROTÈGE-PLÂTRE (6)
(ou laissez-le si le mur est mince).
• Enlevez l'ÉCROU DE CHAPEAU (1) en le dévissant dans
le sens antihoraire. Enlevez le CAPUCHON de test (2).
• Enlevez le BOÎTIER PROTECTEUR (3) de la
CARTOUCHE (4). Installez la cartouche en orientant
le mot « UP » vers le haut.
• Réinstallez l' ÉCROU DE CHAPEAU (1) dans le CORPS
DE ROBINETTERIE (5) et serrez-le à la main.
2
- 1 -
O f
f
C
Pinces multiprises
5
1
3
4
M965938 FR Rev. 1.1 (3/20)
H
