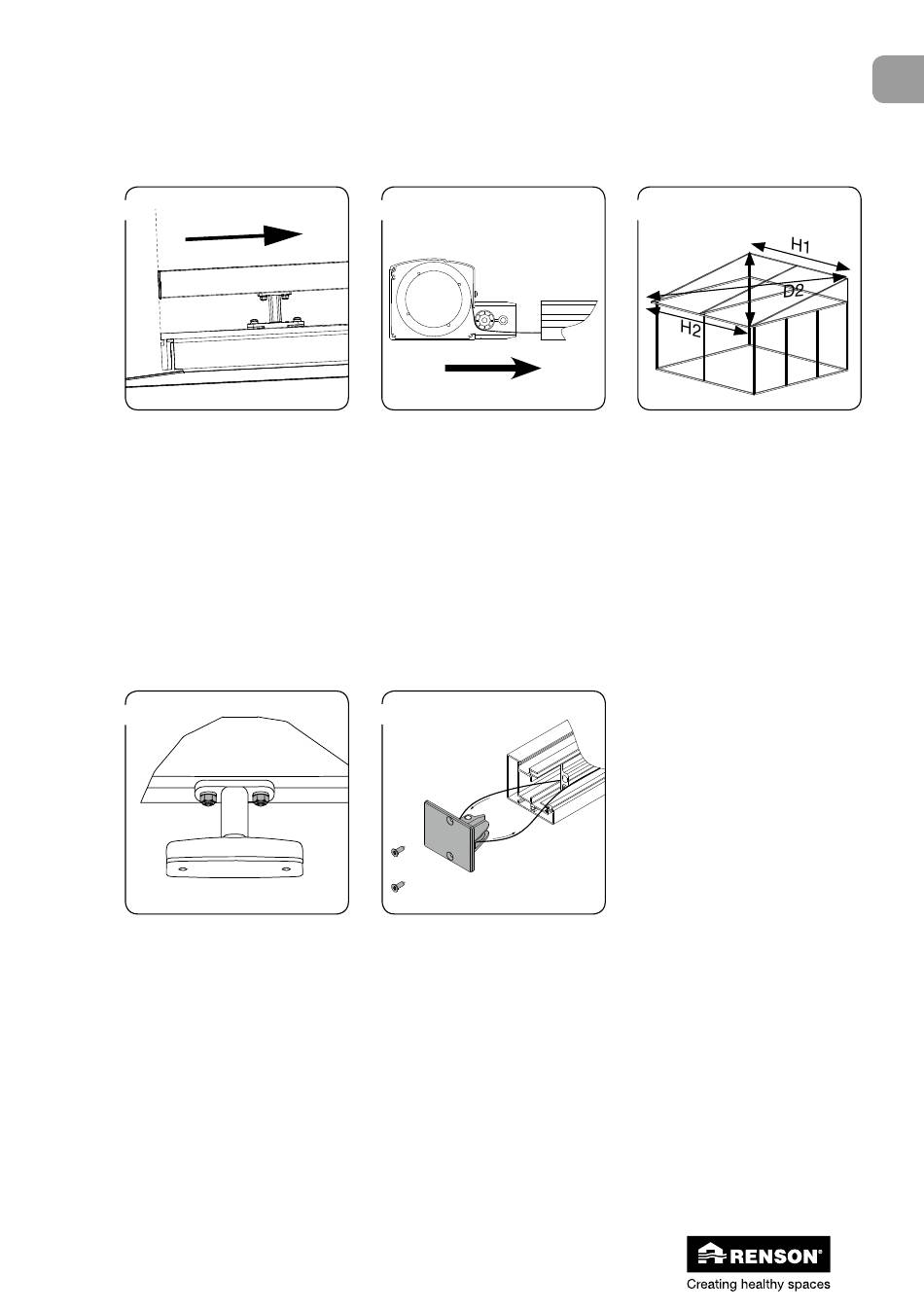

3.3 • Montage van de zijgeleiders en kast
➊
Schuif de zijgeleiders over
de montagevoeten naar hun
uiteindelijke positie. Zet ze
voorlopig lichtjes vast met
behulp van een sleutel 10
(moer DIN985).
➍
Zet de zijgeleiders goed aan
de montagevoeten vast met
behulp van een sleutel 10
(moer DIN985).
➋
Draai de schroef in de pen
van de kast los. Schuif de
kast op de geleiders en zorg
dat het koord onder de richt-
wielen doorgaat. Schroef
de schroef vervolgens weer
vast.
➎
Leg het koord in het keerwielblok. Stop het koord in de
richting van de pijl die op het keerwielblok staat aangegeven
onder het wiel. Monteer het keerwielblok onderaan op de
zijgeleider met de voorziene schroeven DIN 7982 ST3.9x16
Topfix VMS
®
➌
D1
Breng de zijgeleiders op
de juiste plaats.Controleer
de evenwijdigheid en de
diagonalen tussen de zijge-
leiders onderling (D1 = D2
en H1 = H2). Deze moeten
gelijk zijn aan elkaar! Dit
is belangrijk voor het mooi
oprollen van het doek.
