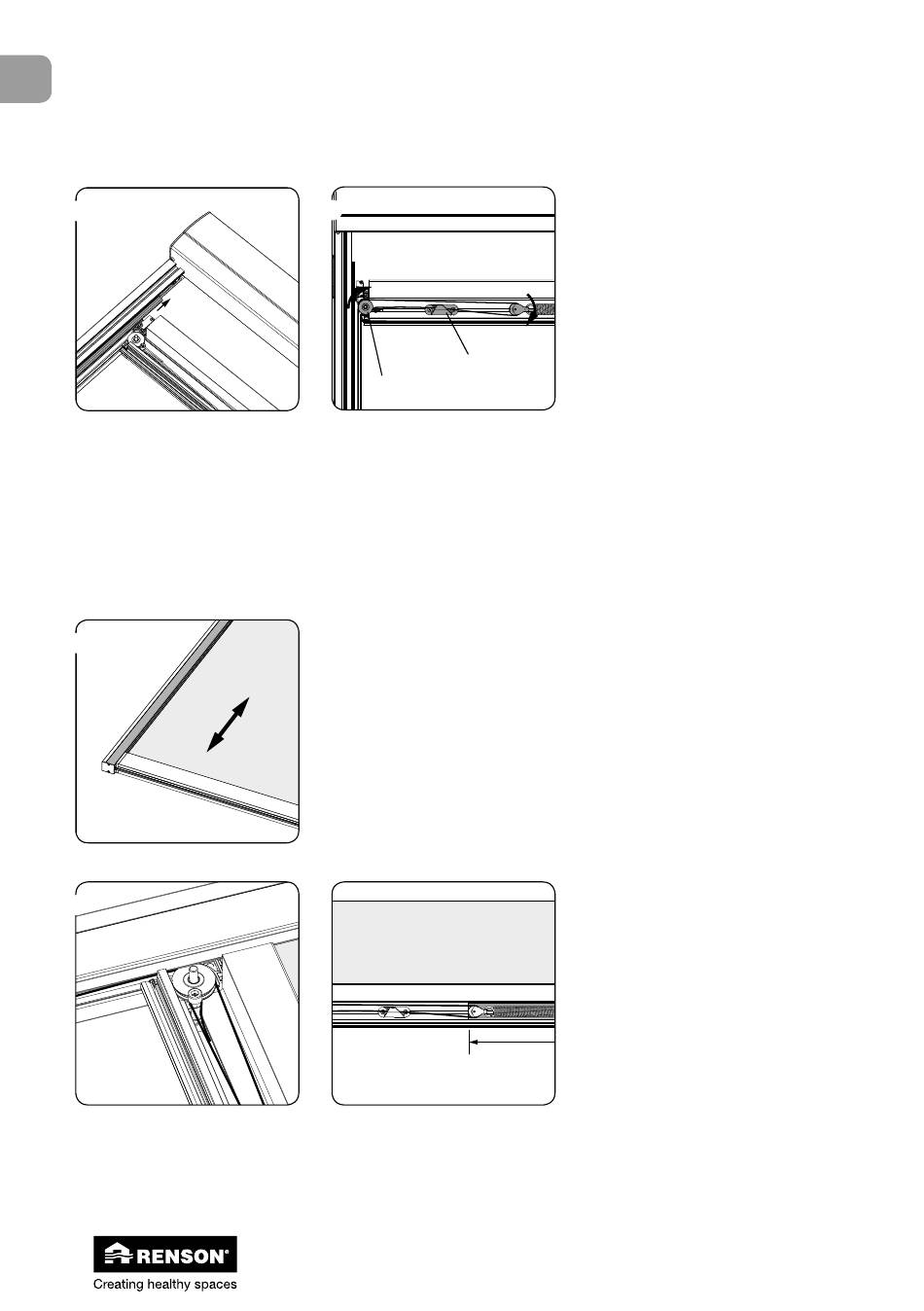

3.4 • Leggen van het koord en afregelen van de voorspanning
➊
Schuif de PVC-innerrail in de
zijgeleider en over de rits die
aan het doek gelast is.
Controleer of het koord overal correct rond de wielen gepositioneerd zit.
➌
Corrigeer indien nodig.
➍
➍
➎
Rol het doek 2 maal op en neer en check of er nog voldoende spanning aanwezig is (controleer
of de zijkant van het katrolwiel gelijk komt met de zijkant van de zwarte strip).
➏
Haal de schroef uit het veerplaatje weg. Sluit de onderlat.
10
VMS
➋
Neem het koord en leg dit bovenaan langs het wiel in de
onderlatprop. Ga vervolgens via de bovenkant van het
katrolwiel naar de clamcleat. Leg het koord gewoon vast in de
clamcleat maar geef nog geen voorspanning aan de veer.
Sluit de zijgeleiders af en schroef deze vast met de voorziene
inbusschroeven M4x25 (inbussleutel 3). Laat de screen tot in
zijn onderste eindpunt uitlopen (doek is volledig zichtbaar in
deze positie).
zijkant katrolwiel
= zijkant zwarte strip
Clamcleat
Katrolwiel
Breng de voorspanning aan
op de veren in de onderlat.
Maak het touw los uit de clam-
cleat en trek de veer uit zodat
het katrolwiel overeenkomt met
de zwarte strip. Leg het touw
weer vast in de clamcleat en
borg het touw aan de bout
(controleer of de zijkant van
het katrolwiel gelijk komt met
de zijkant van de zwarte
strip).
