Raccordement électrique
5.5

Garantir l'indice de protection

Le système de mesure satisfait à l' e nsemble des exigences de la protection IP67. Afin de
garantir le maintien de l' i ndice de protection IP67, le respect des points suivants est
obligatoire après une installation sur le terrain ou une maintenance :
• Les joints du boîtier doivent être propres et intacts avant d' ê tre placés dans la rainure prévue
à cet effet. Les joints doivent être séchés, nettoyés ou remplacés si nécessaire.
• Les câbles utilisés pour le raccordement doivent avoir le diamètre extérieur spécifié (p. ex.
M20x1,5, diamètre de câble 8 ... 12 mm).
• Serrer fermement le presse-étoupe. →  8,  16
• Les câbles doivent être bouclés avant d' e ntrer dans le presse-étoupe ("piège à eau"). Ainsi,
l' h umidité qui peut se former ne peut pas pénétrer dans le presse-étoupe. Monter l' a ppareil
de telle sorte que les presse-étoupe ne soient pas orientés vers le haut. →  8,  16
• Les presse-étoupe inutilisés doivent être remplacés par un bouchon aveugle.
• Ne pas retirer la gaine de protection du presse-étoupe.

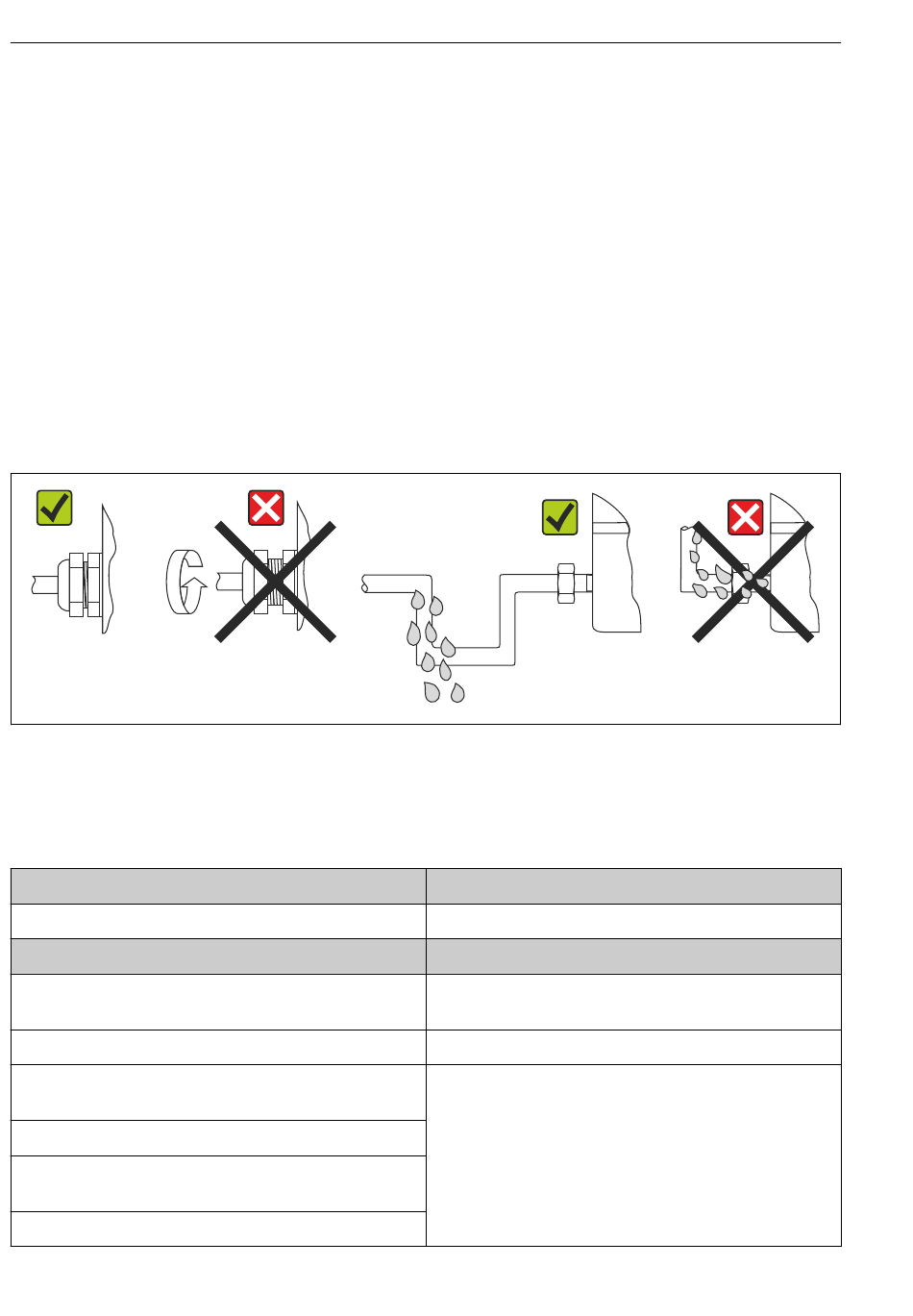

 8 Conseils de raccordement pour conserver l' i ndice de protection IP67
5.6 Contrôle du raccordement
État et spécifications de l'appareil
L' a ppareil et les câbles sont-ils intacts (contrôle visuel) ?
Raccordement électrique
La tension d' a limentation correspond-elle aux indications
figurant sur la plaque signalétique ?
Les câbles montés sont-ils exempts de toute traction ?
Le câble d' a limentation et les câbles de signal sont-ils
correctement raccordés ?
Toutes les bornes à visser sont-elles bien serrées ?
Toutes les entrées de câble sont-elles montées, serrées et
étanches ?
Le couvercle de boîtier est-il monté et bien serré ?
16
Remarques
--
Remarques
U = 11 ... 36 V
DC
Contrôle visuel
→  11
iTEMP TMT142B
A0024523
