iTEMP TMT142B
1
2

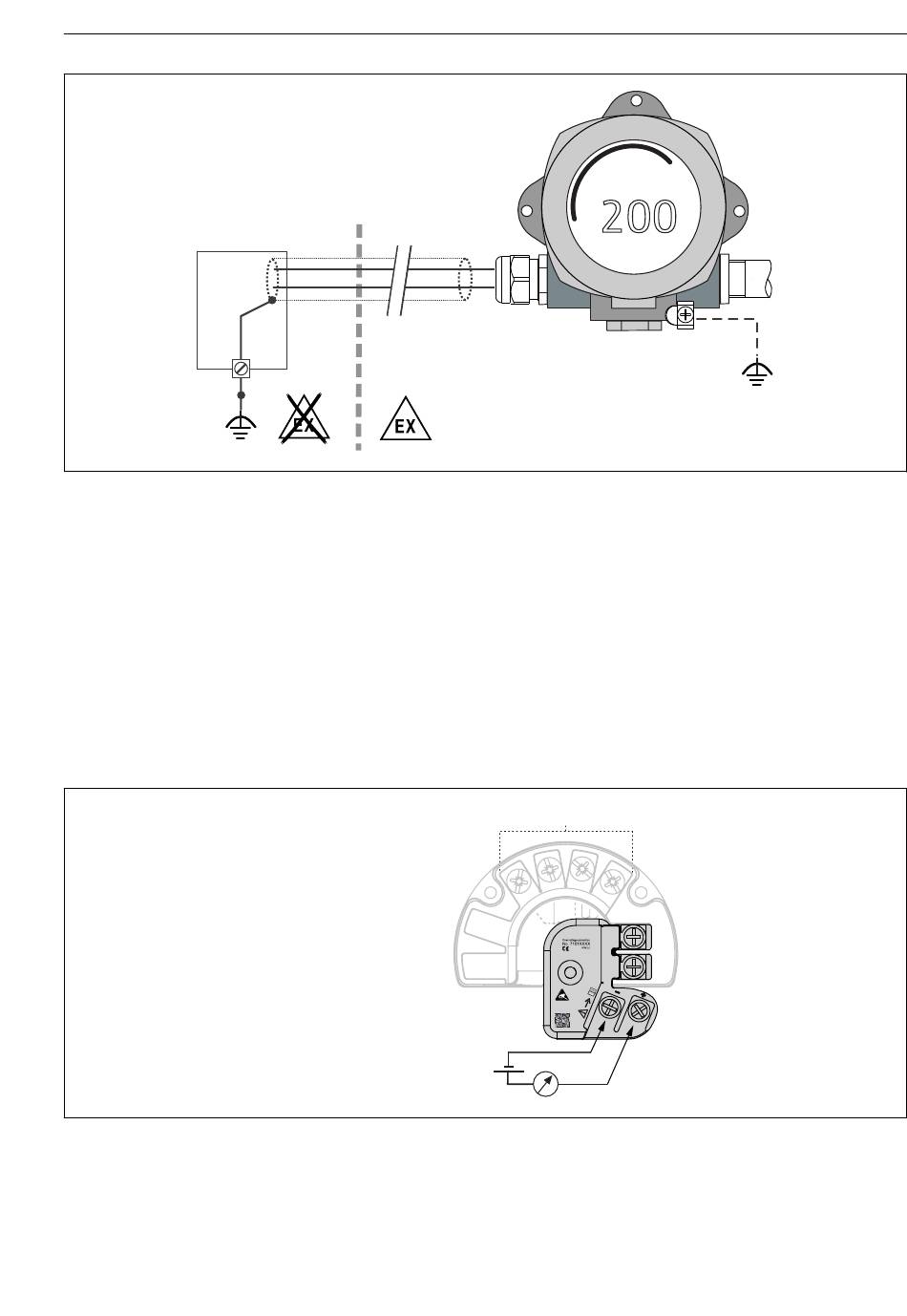

 6 Blindage et mise à la terre unilatérale du câble de signal en communication HART®
1 Unité d' a limentation
2 Borne mise à la terre pour le blindage du câble en communication HART®
3 Mise à la terre unilatérale du blindage du câble
4 Mise à la terre optionnelle de l' a ppareil de terrain, hors blindage du câble
5.4 Instructions de raccordement spéciales
Si l' a ppareil est équipé d' u n module parafoudre, le bus est raccordé et l' a limentation est fournie
via les bornes à vis du module parafoudre.
 7 Raccordement électrique du parafoudre
1 Raccordement du capteur
Endress+Hauser
Connexion de bus et
tension d' a limentation
200
3
1
3
4 2
1
-
+
4 3
S1
+
S2
-
- +
Raccordement électrique
4
+
-
A0010984
A0041390-FR
15
