Raccordement électrique
7.
Câbler les câbles de capteur et le bus de terrain/l' a limentation comme décrit dans les
sections ' R accordement du capteur' et ' R accordement de l' a ppareil de mesure' . →  12,
→  13
Lorsque le câblage est terminé, visser les bornes à vis. Serrer à nouveau les presse-étoupe et
réassembler l' a ppareil en exécutant les étapes dans l' o rdre inverse. Se reporter aux
informations fournies dans la section ' G arantir l' i ndice de protection' . Visser à nouveau le
couvercle de boîtier, remonter l' a ttache de couvercle et la serrer.
5.2

Raccordement du capteur

AVIS
ESD – décharge électrostatique. Protéger les bornes contre toute décharge
électrostatique. Un non-respect peut entraîner la destruction ou le dysfonctionnement de
composants électroniques.

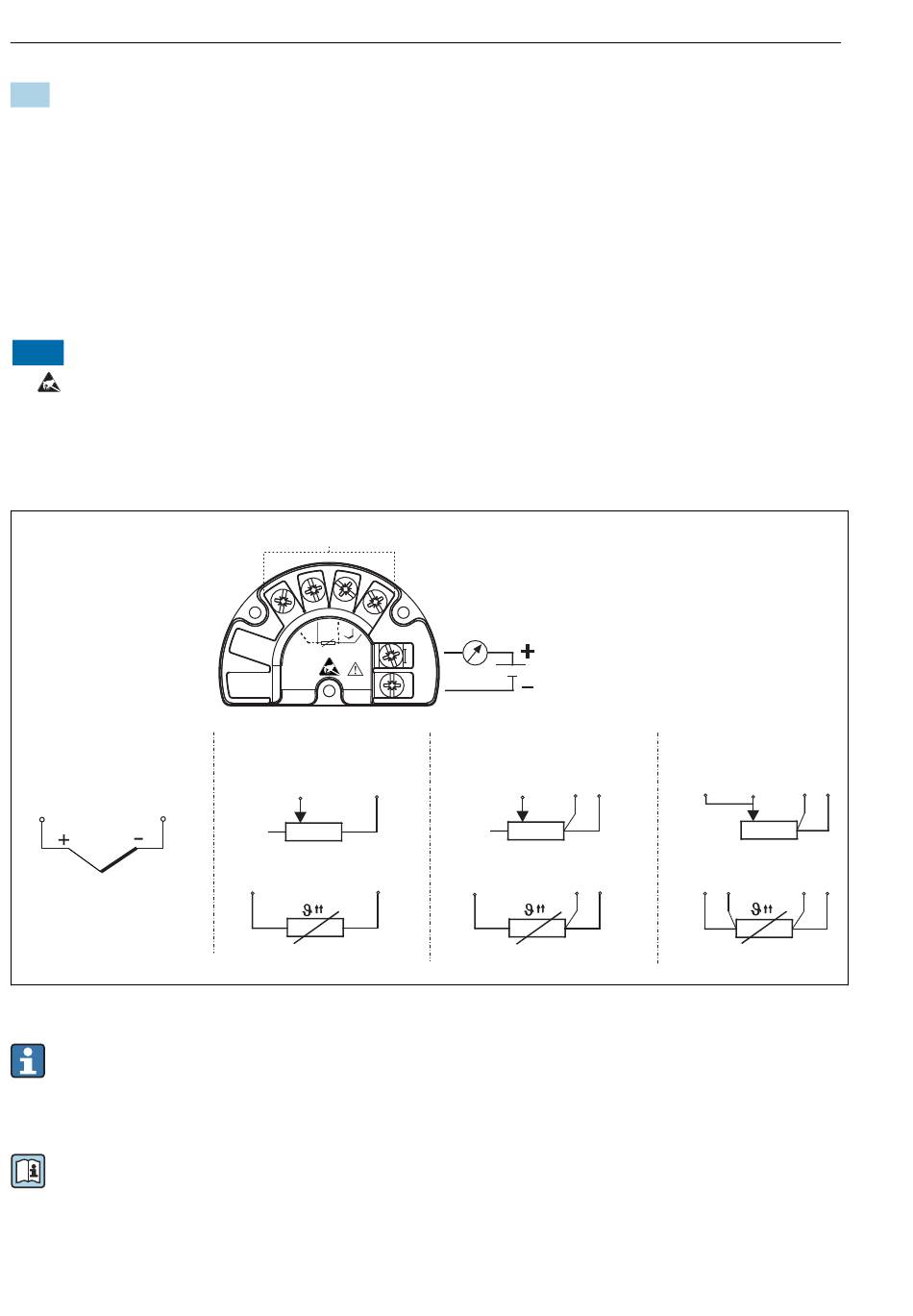

Affectation des bornes
Capteur
TC
1
2
 3
Câblage en bref
Dans le cas d' u ne mesure par thermocouple (TC), une thermorésistance (RTD) Pt100 2
fils peut être raccordée pour mesurer la température de la jonction de référence. Celle-ci
est raccordée aux bornes 1 et 3. La jonction de référence utilisée est sélectionnée dans le
menu : Application → Sensor → Reference junction
Pour les informations détaillées sur la description des paramètres, voir le document
BA00191R/09 relatif à l' a ppareil.
12
Capteur
3
4
2
1
3
4
+ -
+
S1
-
2-fils
W
3
1
RTD
3
1
11...36 V
4...20 mA
+
HART® signal
-
3-fils
W
2
3
RTD
2
3
iTEMP TMT142B
DC
4-fils
W
1
4
3
RTD
1
4
3
Endress+Hauser
2
1
2
1
A0026193-FR
