Contrôle du fonctionnement

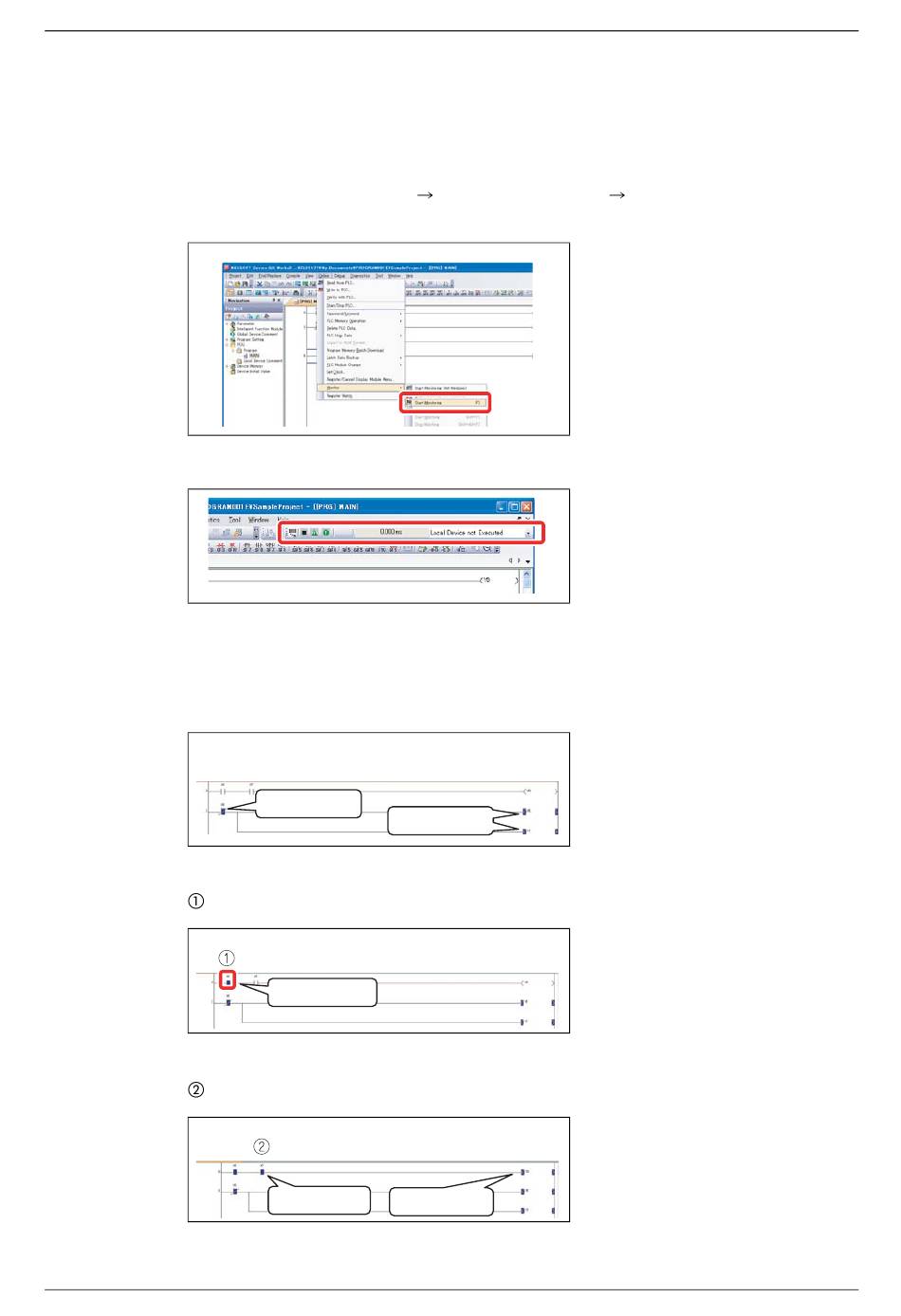

2.8.3 Contrôle du fonctionnement dans GX Works2
Vérifiez le fonctionnement du programme en mode surveillance dans GX Works2 où les interrupteurs
et les voyants peuvent fonctionner et où il est possible de contrôler leur état.
● Placez le programme en mode surveillance sur l'écran.
Sélectionnez Online (En ligne)
surveillance).
Exécutez la surveillance pour afficher l'écran « Monitor status » (État de la surveillance).
Il est possible de vérifier l'état ON/OFF des périphériques binaires sur le schéma affiché.
Les contacts/sorties activés (ON) sont affichés en bleu.
Immédiatement après l'exécution du programme, les opérandes binaires X8, Y6 et Y7 sont allumés
et bleus du fait des instructions du programme.
● Contrôle du fonctionnement 1
Double-cliquez sur X6 tout en appuyant sur la touche [Maj]. X6 est activé (ON).
● Contrôle du fonctionnement 2
Double-cliquez sur X7 tout en appuyant sur la touche [Maj]. X7 est activé et Y0 sallume.
MELSEC Série L - Guide de démarrage rapide
Monitor (Surveillance)
Allumé bleu
Allumé bleu
Allumé bleu
Allumé bleu Allumé bleu
Utilisation des contrôleurs programmables
Start Monitoring (Démarrer la
Fig. 2-50:
Sélectionnez le menu « Start monitoring »
(Démarrer la surveillance).
Fig. 2-51:
Écran d'état de la surveillance
Fig. 2-52:
Les contacts activés (ON) sont affichés
en bleu
Fig. 2-53:
Contrôle du fonctionnement : opération 1
Fig. 2-54:
Contrôle du fonctionnement : opération 2
000037a
000038a
000039a
000040a
000041a
2 - 27
