4
Connexions

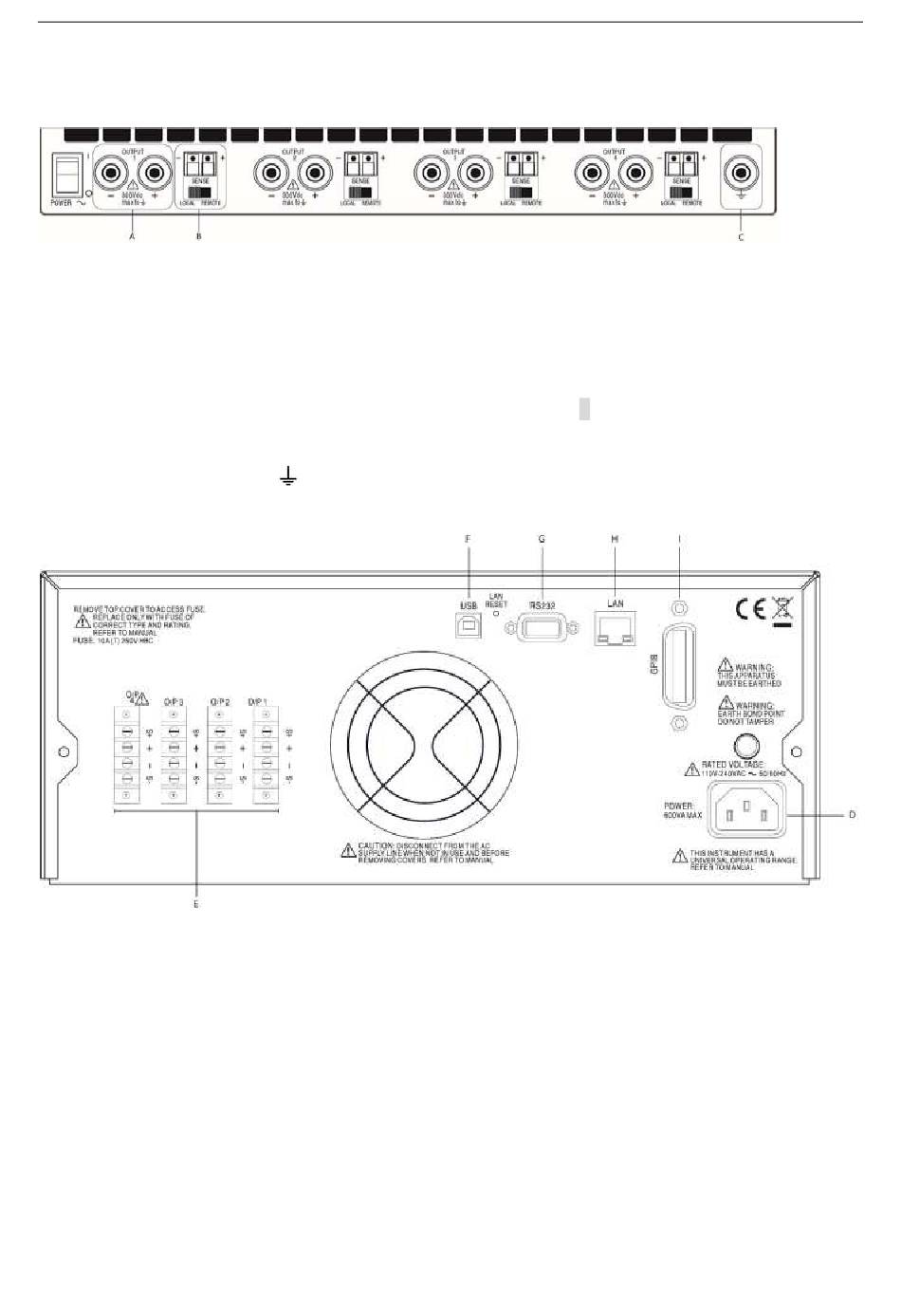

4.1 Connexions du panneau avant
A- Pour chaque sortie, la charge devra être connectée aux bornes positive (rouge) et
négative (noire) marquées OUTPUT (sortie). Ces deux bornes sont flottantes et
peuvent être connectées à la terre ou à une borne d'une autre sortie.
B- Les connexions de détection à distance sur la charge, si nécessaire, sont réalisées à
partir des bornes SENSE (détection) positive (+) et négative (-). Positionner le
commutateur SENSE sur REMOTE lorsque la fonction de détection à distance est
requise. Repositionner le commutateur sur LOCAL lorsque la fonction de détection à
distance n'est pas en cours d'utilisation. Voir la section 0 pour de plus amples
informations.
C- La borne grise marquée d'un symbole représentant la Terre est connectée au châssis
ainsi qu'à la masse.
4.2 Connexions du panneau arrière (MX100QP)
D- Le MX100Q dispose d'une prise d'alimentation CA uniquement sur le panneau arrière.
Le MX100QP bénéficie d'une :
E- Série de bornes d'alimentation et de détection
F- USB
G- RS232
H- LAN
I- GPIB
Toutes les interfaces sont entièrement isolées des bornes de sortie d'alimentation. Les
interfaces USB, RS22 et GPIB sont connectées à la terre du châssis. L'interface LAN est
isolée par des transformateurs de réseau standard.
Page 7
