Connexions
Connexions du panneau avant
La charge devra être connectée aux bornes positive (rouge) et négative (noire) marquées OUTPUT
(sortie). Les deux sont entièrement flottantes et l'une ou l'autre peuvent être connectées à la
masse.
Les connexions de détection à distance sur la charge, si nécessaire, sont réalisées à partir des
bornes positive (+) et négative (−) SENSE (détection). Placez le commutateur LOCAL/DISTANT sur
REMOTE (DISTANT) lorsque la détection distante est requise. Replacez-le sur LOCAL lorsque la
détection à distance n'est pas utilisée.
La borne marquée
est connectée au châssis et à la borne de mise à la terre.

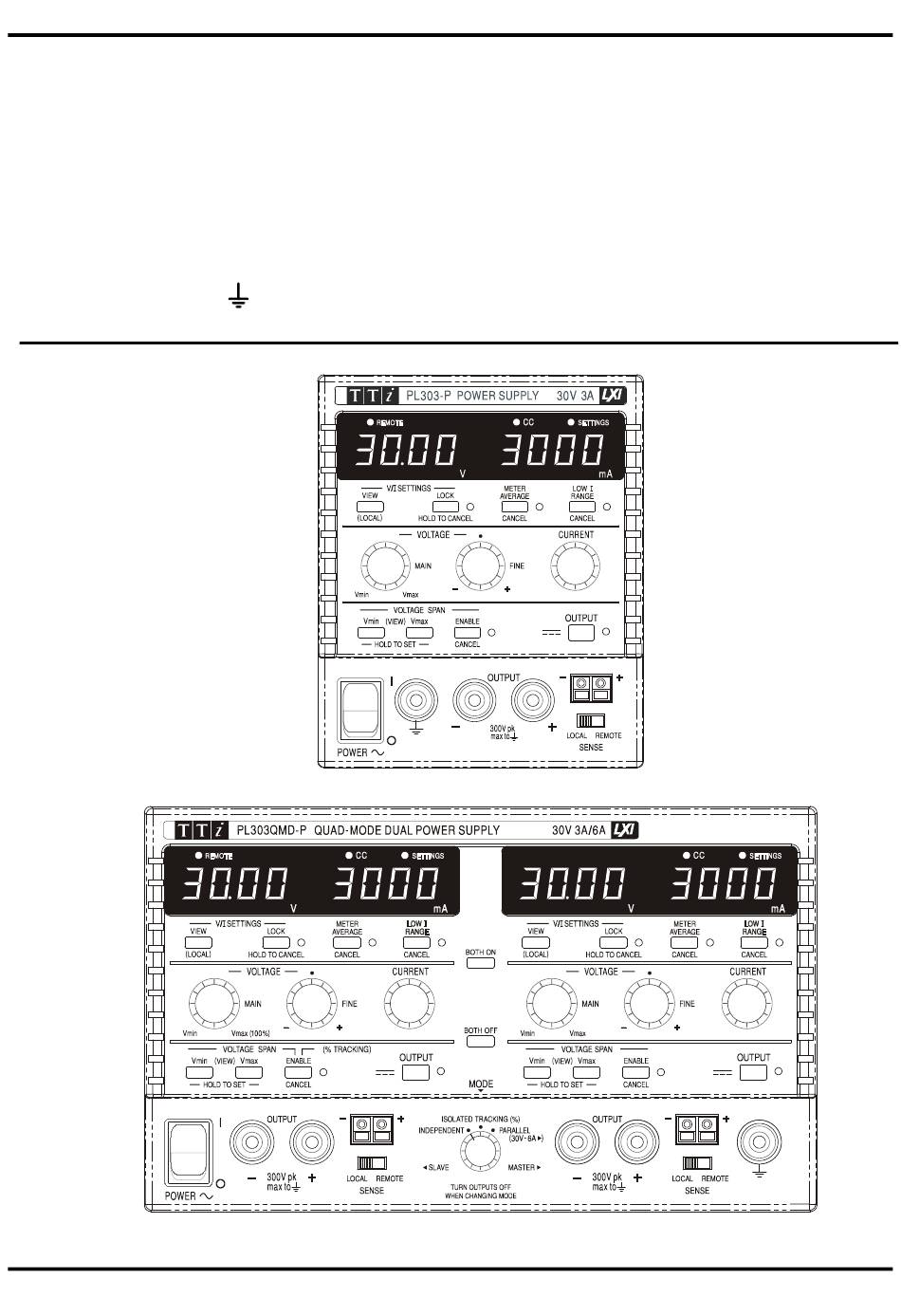

VUES DES PANNEAUX
FRONTAUX
7
