L'appareil bascule automatiquement entre les modes CV et CC en fonction des conditions de
charge et des paramètres. Les paramètres de tension et d'intensité peuvent également être
décrits comme des limites car ils représentent les valeurs maximum pouvant être appliquées au
niveau de la charge.
Pour attirer l'attention sur le symbole CC et le rendre bien visible en un seul regard, une
flèche clignotante s'affiche juste à côté de lui. Il est également possible de paramétrer
un signal sonore, voir section 9.2.
Sortie désactivée
Lorsqu'une sortie est désactivée, les compteurs affichent ces valeurs réglées et SET s'affiche
sur la ligne supérieure de l'écran. Lorsqu'une sortie est désactivée, les valeurs de tension
générée et d'intensité circulant sont affichés avec l'indication CV ou CC.
View Settings
Il est également possible de consulter les valeurs réglées pour les quatre sorties en même
temps. Une pression de la touche OK (qui porte également l'indication View Settings) entraîne
un changement au niveau de l'écran, de telle sorte que les compteurs affichent tous les valeurs
limites pendant environ 2 secondes.
6.2 Réglage avec les écrans des sorties individuelles

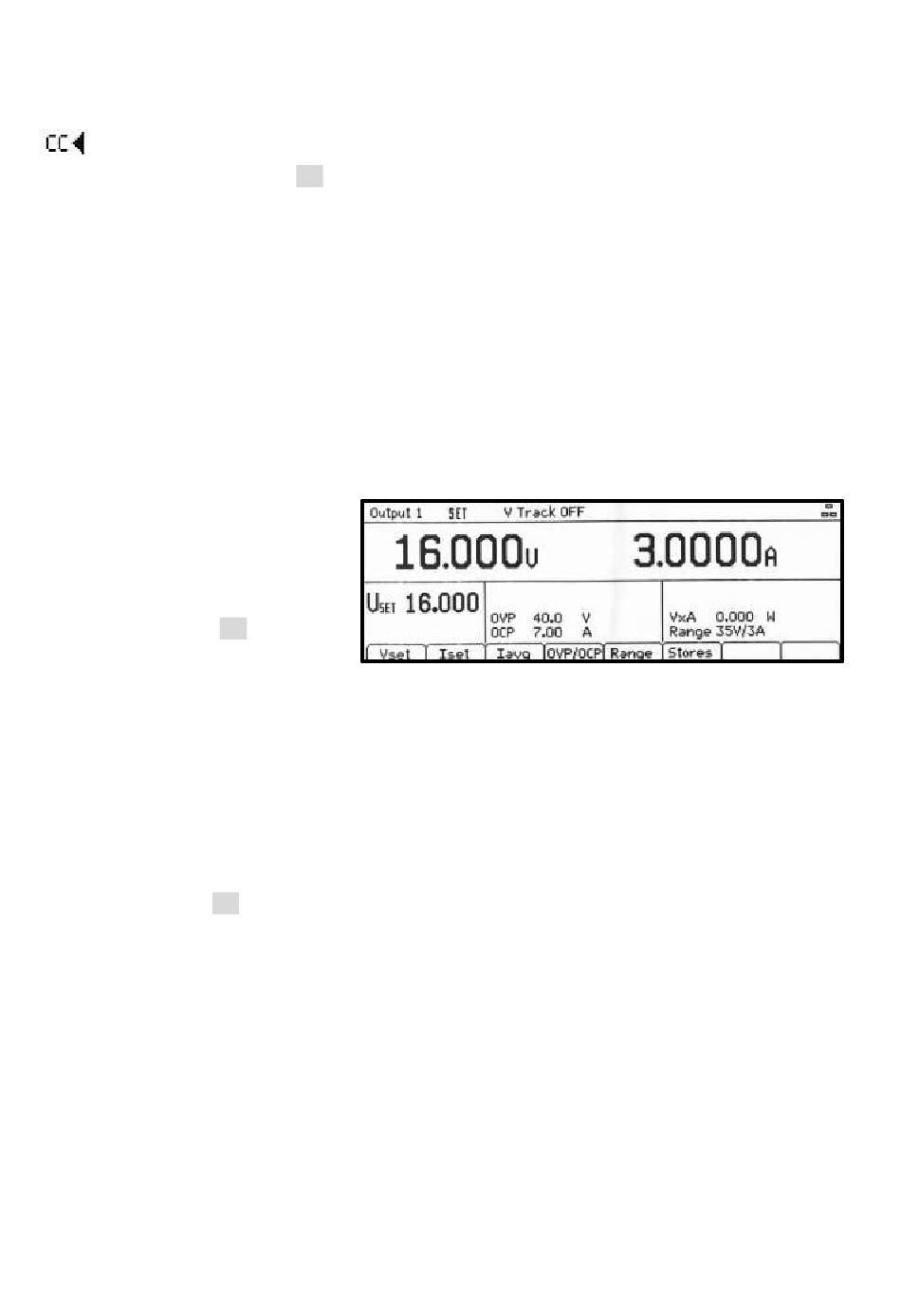

Les quatre touches allumées,
marquées O/P 1, O/P 2, O/P 3 et
O/P 4 sélectionnent un écran
contrôlant uniquement la sortie
choisie. Cet écran fournit plus
d'informations que l'écran principal
(Home) (voir section 5.3), et
permet de procéder au réglage de
paramètres supplémentaires.
La ligne supérieur indique le mode de fonctionnement (CV, CC ou SET) ainsi que l'état
d'appariement de tension. Les compteurs s'affichent dans une police de plus grande taille et
l'état complet des paramètres de la sortie s'affiche en dessous.
Les huit touches sont utilisées pour régler la tension et l'intensité (Vset et Iset), les niveaux de
protection contre les surtensions et surintensités (OVP & OCP), la moyenne du compteur
d'intensité (Iavg), la sélection de plages (Range) et l'enregistrement ou le rappel des
paramètres (Stores).
Le réglage de la tension ou de l'intensité s'effectue comme décrit précédemment pour l'écran
Home - voir section 5.3.
6.3 Affichage de la puissance (VxA)
La puissance fournie à la charge (VxA) est affichée en watts dans le coin inférieur droit. La
valeur est calculée à partir des valeurs de la tension et de l'intensité indiquées sur les
compteurs et affichée avec une résolution maximale de 0,001 watt pour la sortie 1 et 2 ; de 0,01
watt pour les sorties 3 et 4.
6.4 Sélection de la moyenne du compteur d'intensité
Iavg
La moyenne du compteur d'intensité est utile lorsque l'intensité de charge fluctue rapidement.
Elle peut aider à réduire les variations des valeurs observées et faciliter la lecture à l'écran.
