10.4 Connexion des sorties en série
Il est possible de produire des tensions supérieures à 70 V, si requises, en connectant deux
sorties ou plus en série. Par exemple, les sorties 1, 2 et 3 pourraient être reliées en série pour
fournir jusqu'à 140 V.
Il est également possible d'obtenir des tensions allant jusqu'à 140 V en connectant les sorties 3
et 4 (dans la plage de 70 V avec les sorties 1 et 2 désactivées) en série et en sélectionnant
l'appariement de tension de telle sorte qu'un réglage complet de la tension puisse avoir lieu en
n'utilisant qu'une seule commande de sortie.
L'illustration présente la connexion de deux sorties en série, faisant appel à une détection
locale ou à distance.

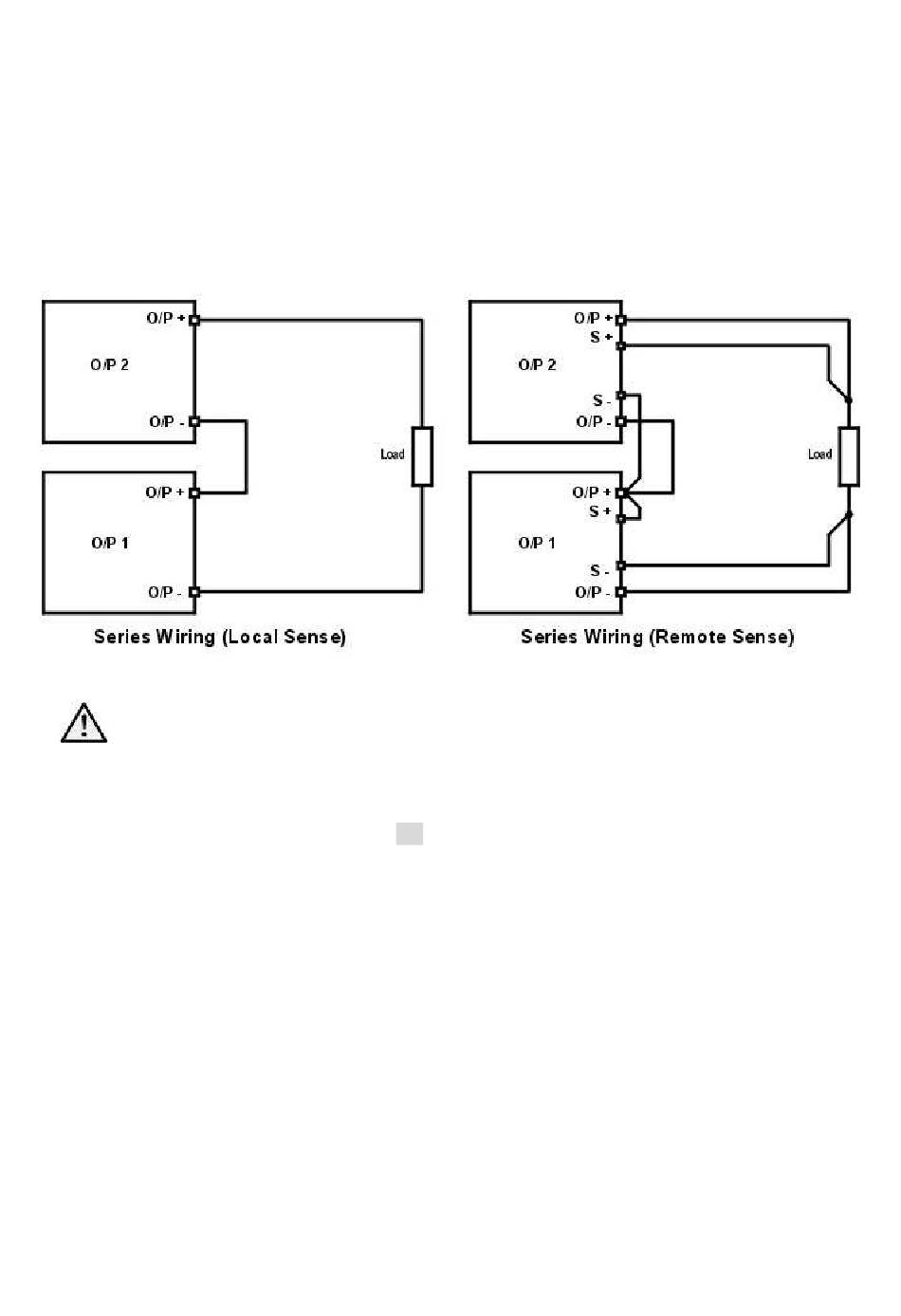

Connexion en série (détection locale)
Avertissement ! Les tensions supérieures à 70 Vcc sont considérées dangereuses
en vertu de la norme EN 61010-1 et il convient de prendre le plus grand soin lors de
l'utilisation de l'alimentation à des tensions dépassant ce niveau.
S'assurer que les extrémités exposées de tous les câbles sont entièrement insérées et
inaccessibles au toucher. Les connexions à l'alimentation doivent toujours être effectuées
lorsque les sorties sont désactivées. Voir également les informations concernant les tensions
aux bornes et la sécurité, dans la section 4.3.
10.5 Sortie d'intensité instantanée
La commande de réglage d'intensité peut être réglée pour limiter l'intensité de sortie continue à
des niveaux descendant jusqu'aux milliampères. Cependant, communément à tous les
générateurs de précision d'établi, un condensateur est connecté sur la sortie pour conserver la
stabilité et une bonne réponse aux défauts transitoires.
Ce condensateur se charge sur la tension de sortie et une mise en court-circuit de la sortie
produira une impulsion d'intensité à la décharge du condensateur, ce qui ne dépend pas du
réglage de limite d'intensité.
10.6 Activation/Désactivation des sorties et vitesse de réponse
La commande On/Off des sorties de l'alimentation est entièrement électronique. La condition
Off est atteinte en réglant la tension à zéro et le niveau d'intensité sur une valeur faible. Il n'y a
pas de déconnexion physique des sorties.
Lorsqu'une sortie est activée ou désactivée, on observe un délai entre la pression de la touche
et la tension de sortie ou l'intensité atteignant zéro (désactivation) ou la tension ou l'intensité
réglée (activation).
Connexion en série (détection à distance)
Page 22
