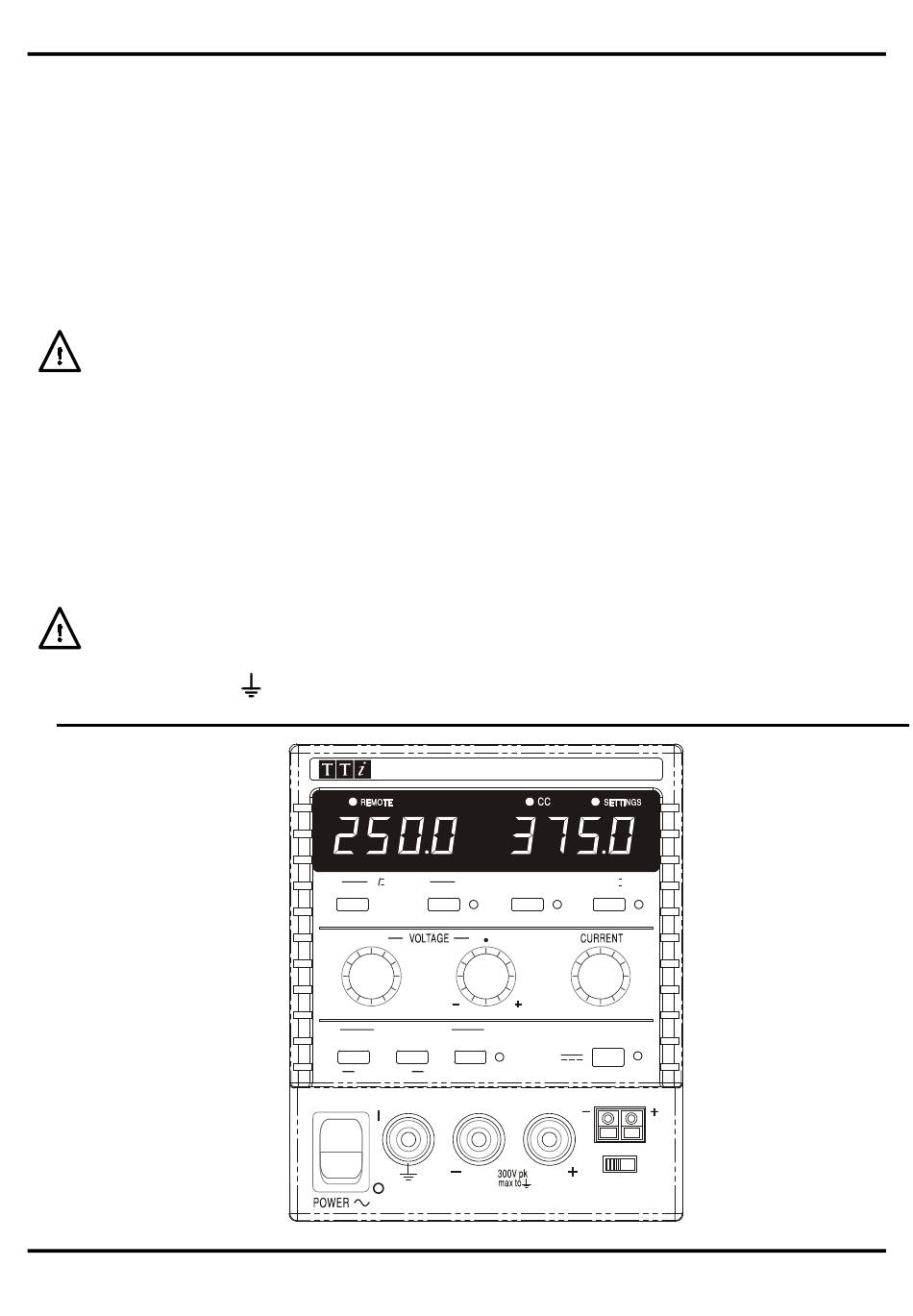

Connexions du panneau avant
La charge devra être connectée aux bornes positive (rouge) et négative (noire) marquées OUTPUT
(sortie). Les deux sont entièrement flottantes et l'une ou l'autre peuvent être connectées à la
masse.
Les connexions de détection à distance sur la charge, si nécessaire, sont réalisées à partir des
bornes positive (+) et négative (−) SENSE (détection). Placez le commutateur LOCAL/DISTANT sur
REMOTE (DISTANT) lorsque la détection distante est requise. Replacez-le sur LOCAL lorsque la
détection à distance n'est pas utilisée.
Avertissement ! Les tensions supérieures à 70 Vcc sont dangereuses sous tension selon la
norme EN 61010-1 et le plus grand soin doit être pris lors de l'utilisation de tensions supérieures à
ce niveau.
Les bornes d'attache de sécurité universelles utilisées pour la sortie satisfont aux conditions
d'isolation renforcée pour des tensions supérieures à 250 Vcc, car les lignes de fuite et la
distance d'isolement jusqu'aux contacts de la borne sont >2,5 mm, même lorsque la borne est
totalement ouverte. Toutefois, il est vivement recommandé de serrer les bornes d'attache à fond
et de n'effectuer les connexions qu'à l'aide de fils munis de bouchons de sécurité à
protection fixe de 4 mm.
Les connexions vers chaque terminal Sense sont réalisées en insérant l'extrémité à rayures du fil
de raccordement Sense dans le contact pendant que le bouton à ressort est enfoncé, puis en
relâchant le bouton pour retenir le fil. Assurez-vous que l'extrémité exposée du fil est entièrement
insérée et inaccessible au toucher.
OUTPUT (sortie) doit toujours être hors tension lors de la connexion à l'instrument.
La borne marquée
AFFICHER LE
PANNEAU FRONTAL
est connectée au châssis et à la borne de mise à la terre.
PLH250
DC POW ER SUPPLY
/
V I SETTINGS
VIEW
LOCK
( LOCAL )
HOLD TO CANCEL
MAIN
Vmin
Vmax
VOLTAGE SPAN
( VIEW )
Vmin
Vmax
HOLD TO SET
250V 0.375A
V
METER
LOW I
AVERAGE
R ANGE
CANCEL
CANCEL
FINE
106.27
OUTPUT
ENABLE
CANCEL
OUTPUT
LOCAL
SENSE
Connexions
mA
REMOTE
7
