liquisys M COM 223 / 253
3.3.3
Montage en façade d'armoire
Le montage est effectué avec les vis livrées
avec le matériel (voir fig. 3.9)
La profondeur de montage requise est de
165 mm.
+0,5
92
ca. 25
Endress+Hauser
max. 45
139
1
2
6
Installation
OM253D03.CHP
3

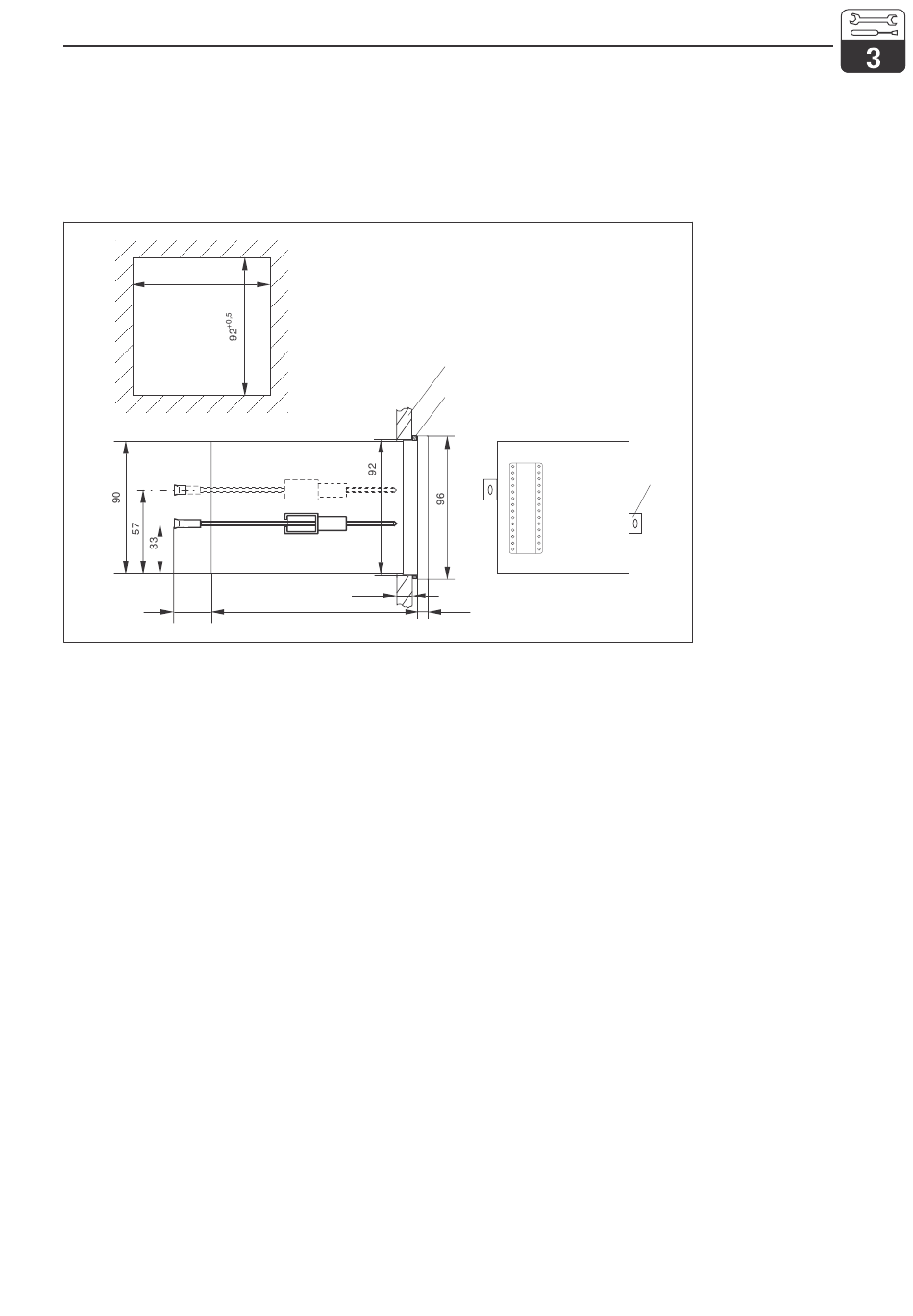

Montage du transmetteur
en façade d'armoire
1 paroi de l'armoire
électrique
2 joint d'étanchéité
MONT9.CDR
Fig. 3.9
3 vis de fixation
