TZIDC-200, TZIDC-210, TZIDC-220 REGULATEUR DE POSITION NUMERIQUE | CI/TZIDC-200/210/220-FR REV. D

Modes de fonctionnement

Choix de l'écran de travail
1. Appuyez sur MODE et maintenez la pression.
2. Dans le même temps, appuyez brièvement sur  jusqu'au
choix désiré. Le mode de fonctionnement choisi s'affiche.
3. Relâchez MODE.
La position s'affiche en % ou en tant qu'angle de rotation.

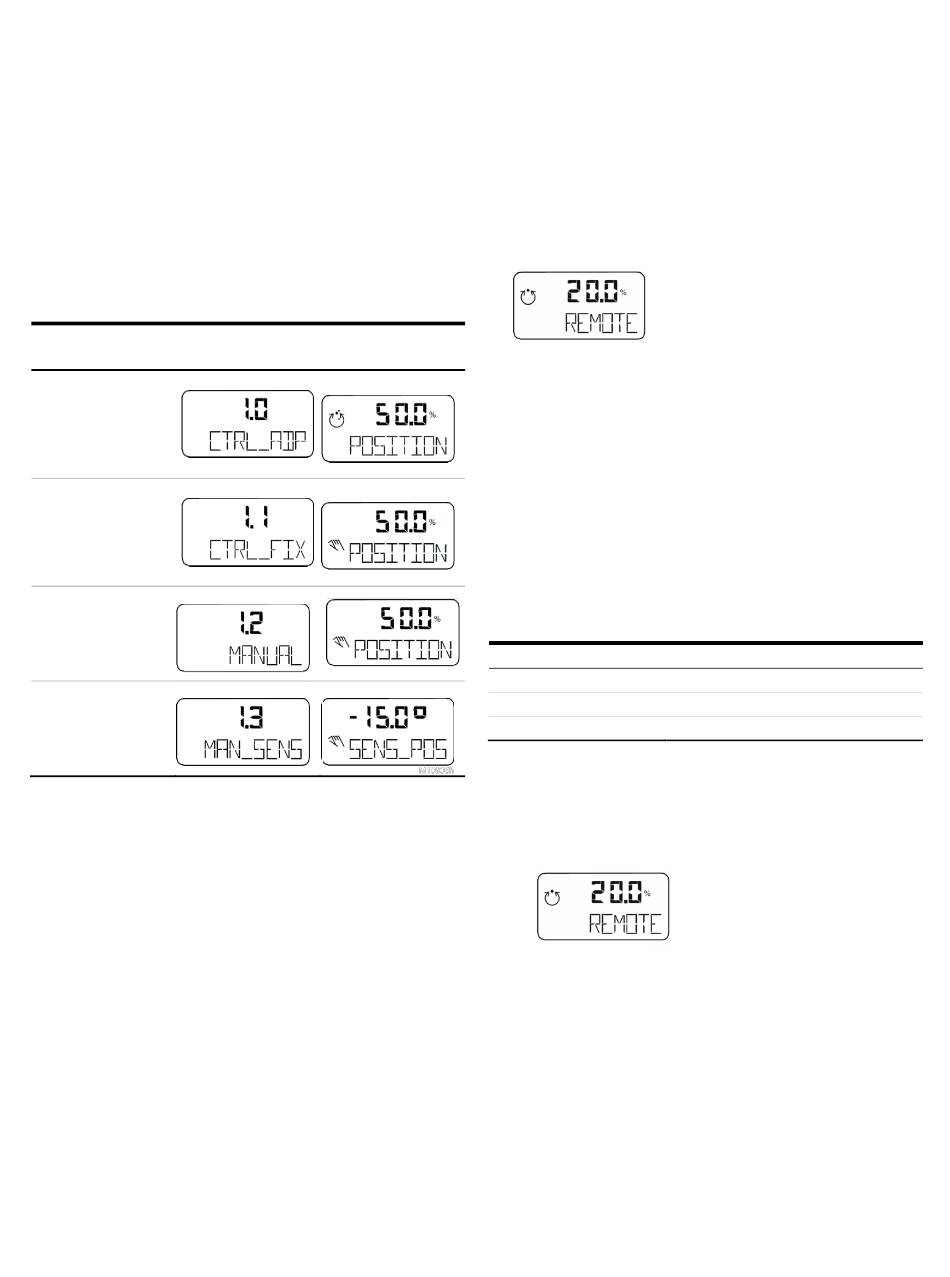

Affichage du mode de
Mode de fonctionnement
fonctionnement
1.0
Fonctionnement de
régulation* avec
adaptation des
paramètres de réglage
1.1
Fonctionnement de
régulation* sans
adaptation des
paramètres de réglage
1.2
Réglage manuel** dans la
plage de travail.
Réglez avec  ou ***
1.3
Réglage manuel** dans la
plage de mesure.
Réglez avec  ou ***
* Etant donné que l'auto-optimisation du mode de fonctionnement 1.0 au
cours du fonctionnement de régulation avec adaptation peut être affectée
par de nombreux facteurs, des dérèglements peuvent survenir à long
terme.
** Positionnement inactif.
*** Pour une vitesse rapide : appuyez simultanément sur  et .

TZIDC-210, -220

Procédez à la mise en service du régulateur de position :
1. Ouvrez l'alimentation pneumatique.
2. Raccordez le bus de terrain ou l'alimentation électrique au
Affichage de la position
3. Contrôlez le montage mécanique :
Plage d'angle de rotation recommandée
Entraînement linéaire
Entraînement de pivotement
Angle minimal
4. Retournez à l'écran du bus :
5. Exécutez l'alignement automatique standard en respectant
6. Le cas échéant, réglez la zone morte et la bande de tolérance.
La mise en service du régulateur de position est désormais
terminée et l'appareil est prêt à fonctionner.
raccordement de bus.
L'écran affiche désormais ce qui suit :
• Appuyez sur MODE et ENTER et maintenez-les enfoncées,
une fois le compte à rebours de 3 à 0 terminé, relâchez
MODE et ENTER . Dans le plan de travail, l'appareil passe
au mode de fonctionnement 1.x.
• Pressez et maintenez MODE et ENTER enfoncés, appuyez
sur  ou  jusqu'à ce que le mode de fonctionnement 1.3
(réglage manuel dans la plage du capteur) s'affiche, puis
relâchez MODE.
• Appuyez sur  ou  pour déplacer l'entraînement dans la
position mécanique finale ; vérifiez la position finale ;
l'angle de rotation est indiqué en degrés ; appuyez
simultanément sur  ou  pour une vitesse rapide.
• Appuyez sur MODE et ENTER et maintenez-les enfoncées,
une fois le compte à rebours de 3 à 0 terminé, relâchez
MODE et ENTER .
L'écran affiche désormais ce qui suit :
Alignement automatique standard à la page 37. Assurez
vous que l'appareil se trouve dans l'écran du bus (REMOTE).
Cette étape est uniquement nécessaire avec les
entraînements critiques (très petits, p. ex.). En cas normal,
elle est inutile.
35
−28 à 28°
−57 à 57°
25°
