Câblage
#
"
!
10
4 Câblage
Danger !
Veuillez noter que le raccordement électrique doit être exclusivement effectué hors tension.
Attention !
• Avant la mise en service, assurez-vous que la tension d'alimentation corresponde aux indications
de la plaque signalétique.
• Prévoyez un contacteur adéquat au niveau de l'installation du bâtiment. Ce fusible de protection
doit être placé à proximité de l'appareil (facilement accessible) et marqué comme dispositif de
séparation.
• Le câble de réseau nécessite un parafoudre (courant nominal = 10 A).
Remarque !
• Tenez compte des désignations sur les bornes de raccordement.
• Le raccordement mixte de basses et de très basses tensions aux relais est autorisé.
4.1

Raccordement de l'indicateur de process

Une alimentation de transmetteur est mise à disposition pour chaque entrée. L'alimentation de
transmetteur est essentiellement prévue pour l'alimentation de capteurs 2 fils ; elle est
galvaniquement séparée du système et des sorties.
18 17 16 15
13
14 12
®
HART
Interface PC
D11 D12 O15 O16
R12 R11 R13
R22 R21 R23

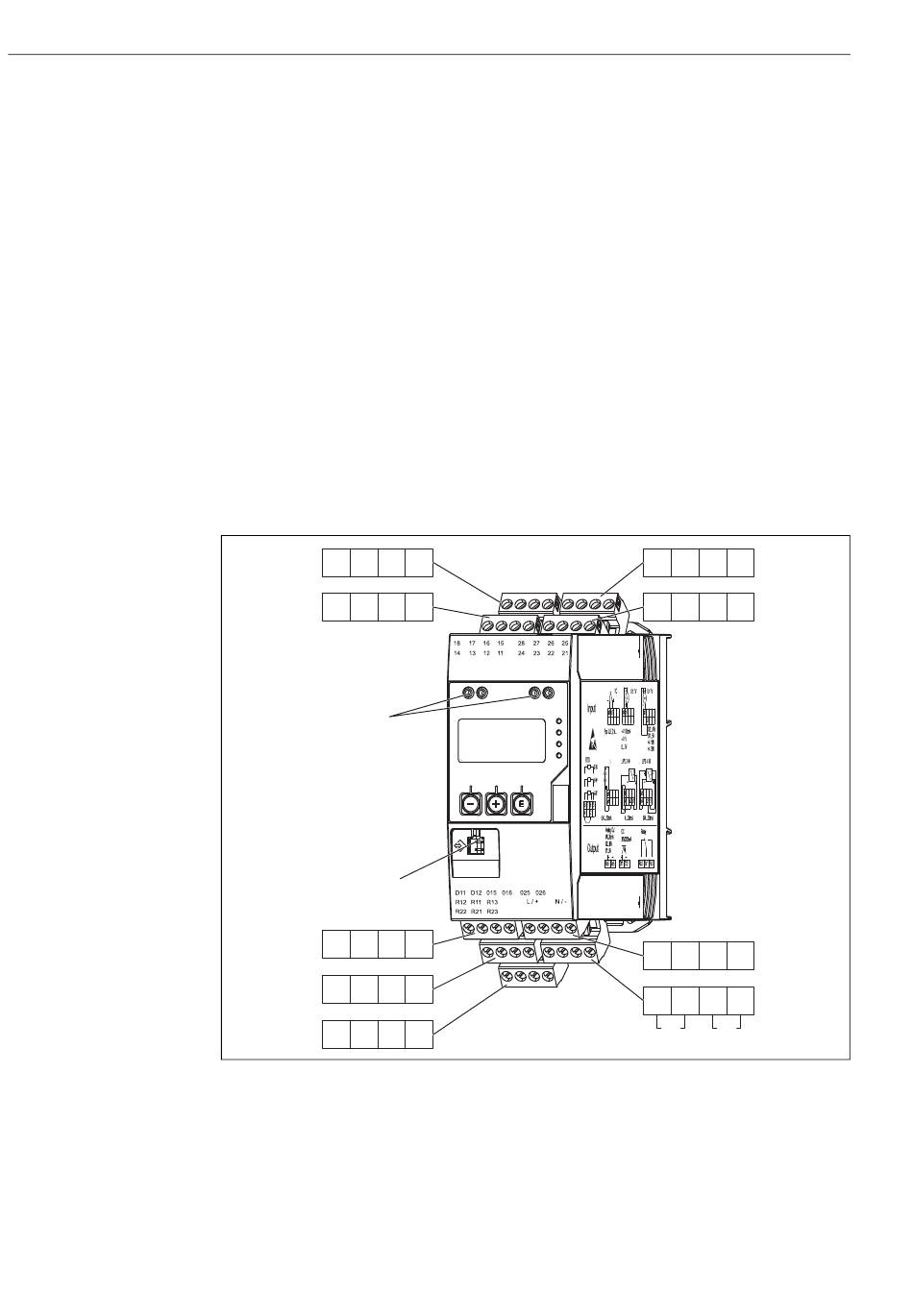

Fig. 5: Occupation des bornes du transmetteur de process
11
RMA42
28 27 26 25
23
24 22 21
O25 O26
L/+
N/-
a0011800-de
