2 6 0 0 T | T R A N S M E T T E U R S D E P R E S S I O N | S M/ 2 6 6 H A R T- S I L- F R R E V. R
3
Concept de sécurité
Les transmetteurs de pression 266 sont des équipements de
terrain conçus conformément aux exigences de la norme
CEI 61508 relative aux systèmes de sécurité. La norme utilisée
actuellement se concentre sur des parties individuelles de
l'ensemble de l'instrumentation de sécurité utilisée pour mettre
en œuvre une fonction de sécurité. La norme CEI 61508 définit
les exigences liées à l'ensemble du système, comprenant
généralement des équipements d'amorçage, un résolveur
logique et des éléments finaux. Elle introduit également le
concept de cycle de vie de sécurité définissant la séquence
d'activités impliquées dans la mise en œuvre du système de
sécurité de sa conception à sa mise hors service. Il est incorrect
de définir un degré SIL pour un seul composant. Le terme SIL
(Safety Integrity Level) se réfère à l'ensemble de la boucle de
sécurité. Par conséquent, un composant individuel doit être
conçu de manière à pouvoir atteindre le degré SIL souhaité
dans l'ensemble de la boucle de sécurité.
Applications
Les transmetteurs de pression 266 certifiés CEI 61508 sont
destinés aux applications de sécurité de l'industrie des
procédés. Ils sont adaptés aux applications SIL2 avec une voie
unique et SIL3 avec une double voie et l'architecture 1oo2. Il est
important de distinguer l'usage pour la sécurité de l'usage non
lié à la sécurité.
Fonction de sécurité
L'instrument peut être utilisé dans des applications critiques
pour la sécurité afin de mesurer la pression du procédé et
fournir un courant de sortie de 4-20 mA selon les valeurs
mesurées. Si la valeur du procédé n'est pas valide du fait d'une
défaillance interne de l'instrument, le système doit passer dans
un état d'alarme de sécurité (en conformité avec NAMUR NE43)
et le dysfonctionnement se traduit par un message
d'avertissement sur l'écran LCD (le cas échéant) et comme une
variation au niveau de la sortie. La seule fonction de sécurité
est la sortie de courant 4-20 mA. Il est important que le
transmetteur soit configuré par l'utilisateur pour une
application correcte.
Identification des transmetteurs de pression
266 certifiés CEI 61508
Seuls des transmetteurs de pression certifiés CEI 61508
peuvent être utilisés dans des boucles de sécurité. La gamme
de transmetteurs de pression 266 inclut de nombreux
instruments. Pour identifier les instruments de sécurité,
certains détails importants doivent être pris en compte en
commençant par le code produit imprimé au laser sur la plaque
signalétique :
– La caractéristique de « sortie » selon la fiche de données du
produit doit être codée avec les caractères 8 ou T. Pour
identifier les instruments certifiés CEI 61508:2010 sur la
plaque signalétique, vérifier si le code produit principal
(caractéristique obligatoire) se termine par 8 ou T. Les
caractéristiques obligatoires à sélectionner par l'utilisateur
se composent toujours d'un seul caractère. Si un code
produit se termine par T, aucune option supplémentaire
n'est requise, alors que si le code se termine par 8,
l'utilisateur a sélectionné des options supplémentaires qui
se distinguent par 2 caractères et sont précédées d'un
espace vide.

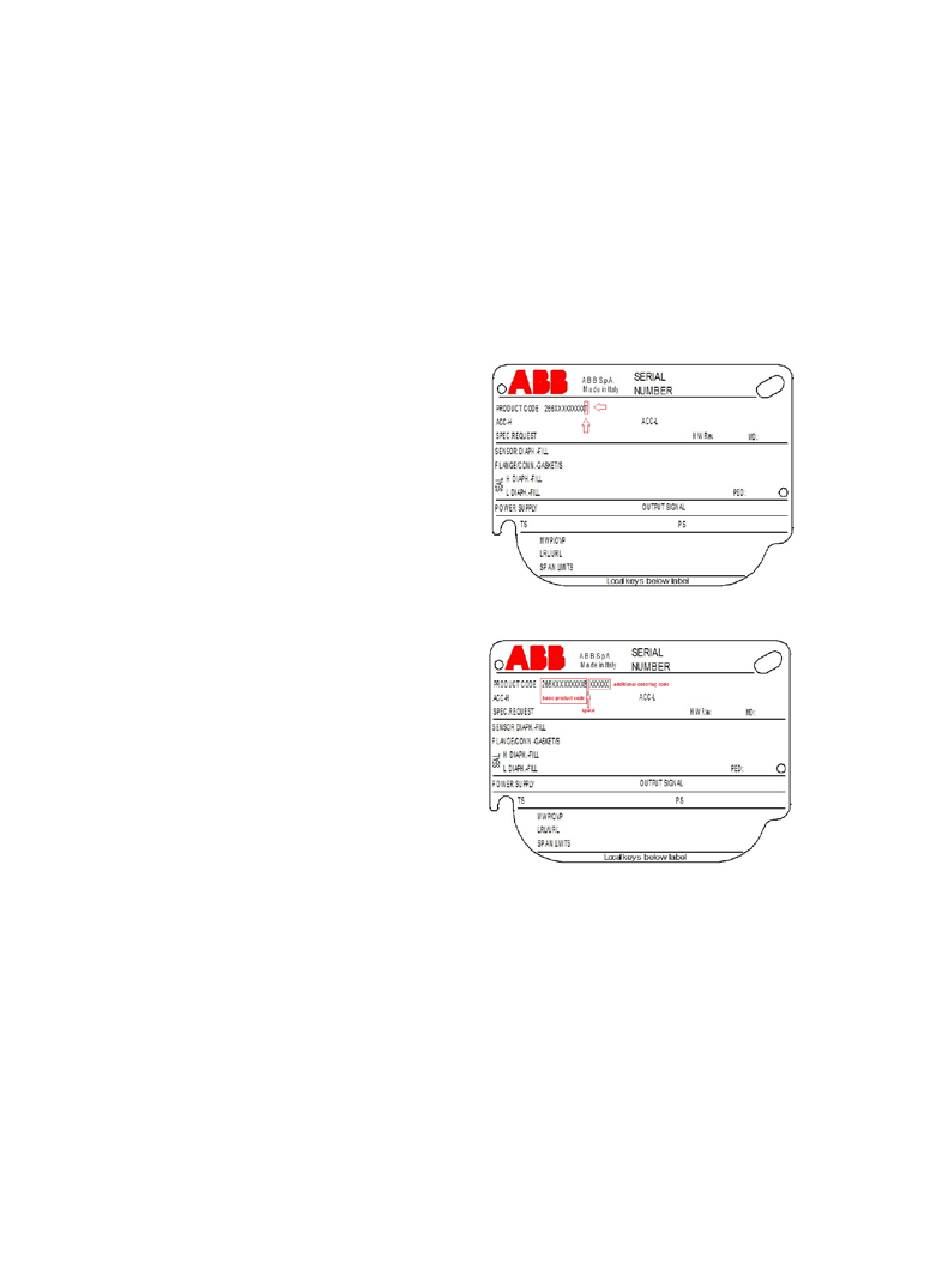

Deux exemples de plaques signalétiques avec le code 8 ou
T sont présentés ci-dessous :
Figure 1 Code produit avec le caractère « T »
(aucune option supplémentaire)
Figure 2 Code produit avec le caractère « 8 »
(options supplémentaires requises)
Remarque
Une étiquette supplémentaire indiquant la marque TUV est
apposée sur la partie supérieure des transmetteurs de pression
266 certifiés CEI 61508. Cette étiquette peut être utilisée pour
les instruments SIL. L'étiquette supplémentaire ne garantit pas
que l'instrument est SIL, la seule garantie est le code imprimé
sur la plaque signalétique dont la partie fixe se termine par 8 ou
T. L'utilisateur doit vérifier le code produit avant l'installation de
l'instrument.
