Démonter Et Installer Le Système De Verrouillage De Réenroulement - CAB A+ Manuel D'utilisation

4 Insertion des consommables
4.8 Démonter et installer le système de verrouillage de réenroulement
4
3
2

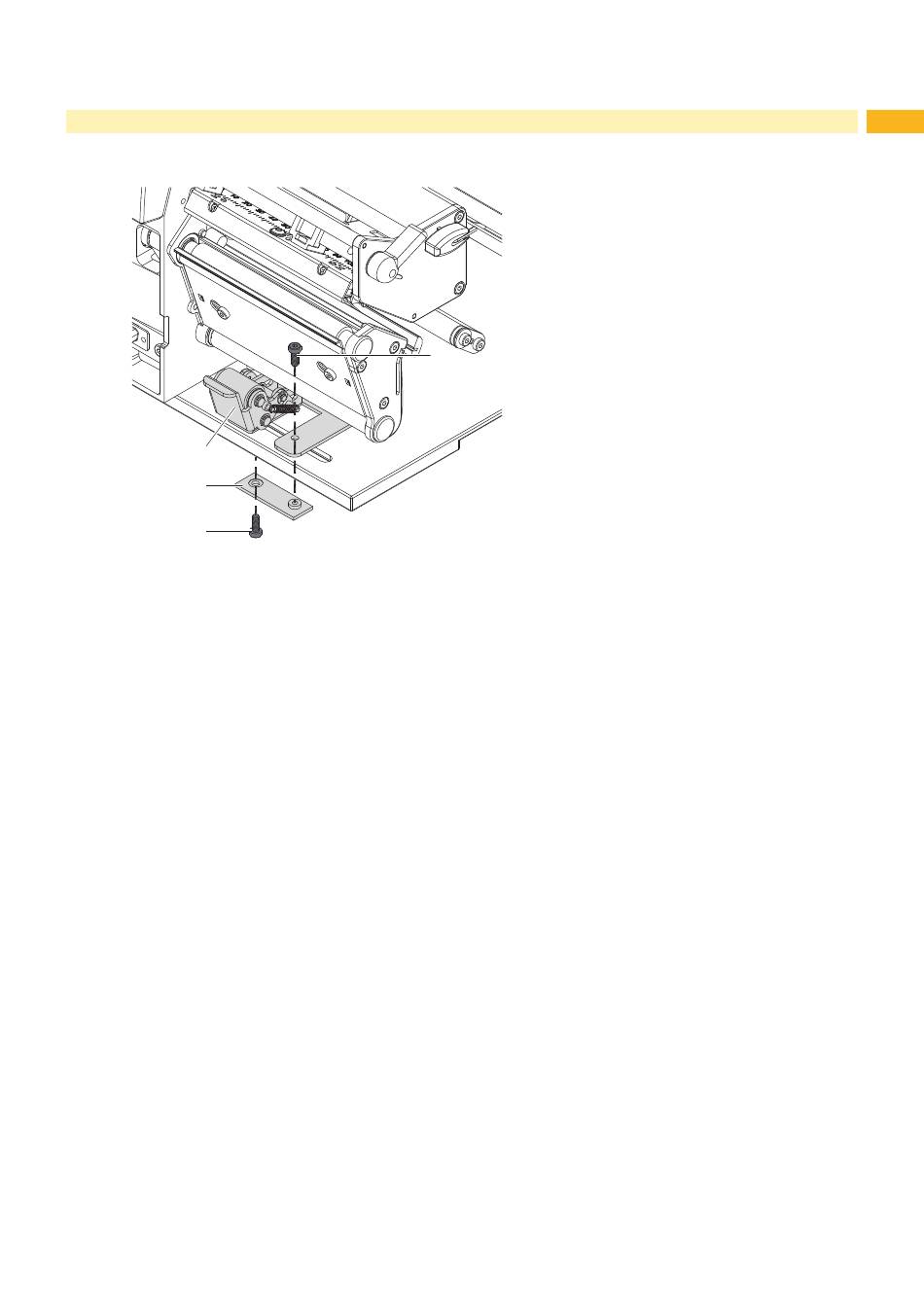

Figure 17 Démonter le système de verrouillage de réenroulement
Démonter le système de verrouillage de réenroulement
1. Positionner l'imprimante en bordure de table de façon à ce que le trou oblong soit accessible par le dessous.
2. Desserrer et retirer les vis (1) (2).
3. Enlever le système de verrouillage de réenroulement (4) et la plaque inférieure (3).
Installer le système de verrouillage de réenroulement
1. Positionner l'imprimante en bordure de table de façon à ce que le trou oblong soit accessible par le dessous.
2. Poser le système de verrouillage de réenroulement (4) dans le trou oblong et visser légèrement en haut la plaque
inférieure (3) avec la vis (1).
3. Visser légèrement en bas la plaque inférieure (3) avec la vis (2).
4. Aligner le système de verrouillage de réenroulement (4) sur le milieu des étiquettes et serrer les vis.
