4 Insertion des consommables
16
4.2.5 Enroulement du support d'étiquettes en mode pré-décollement
7
6
5
4

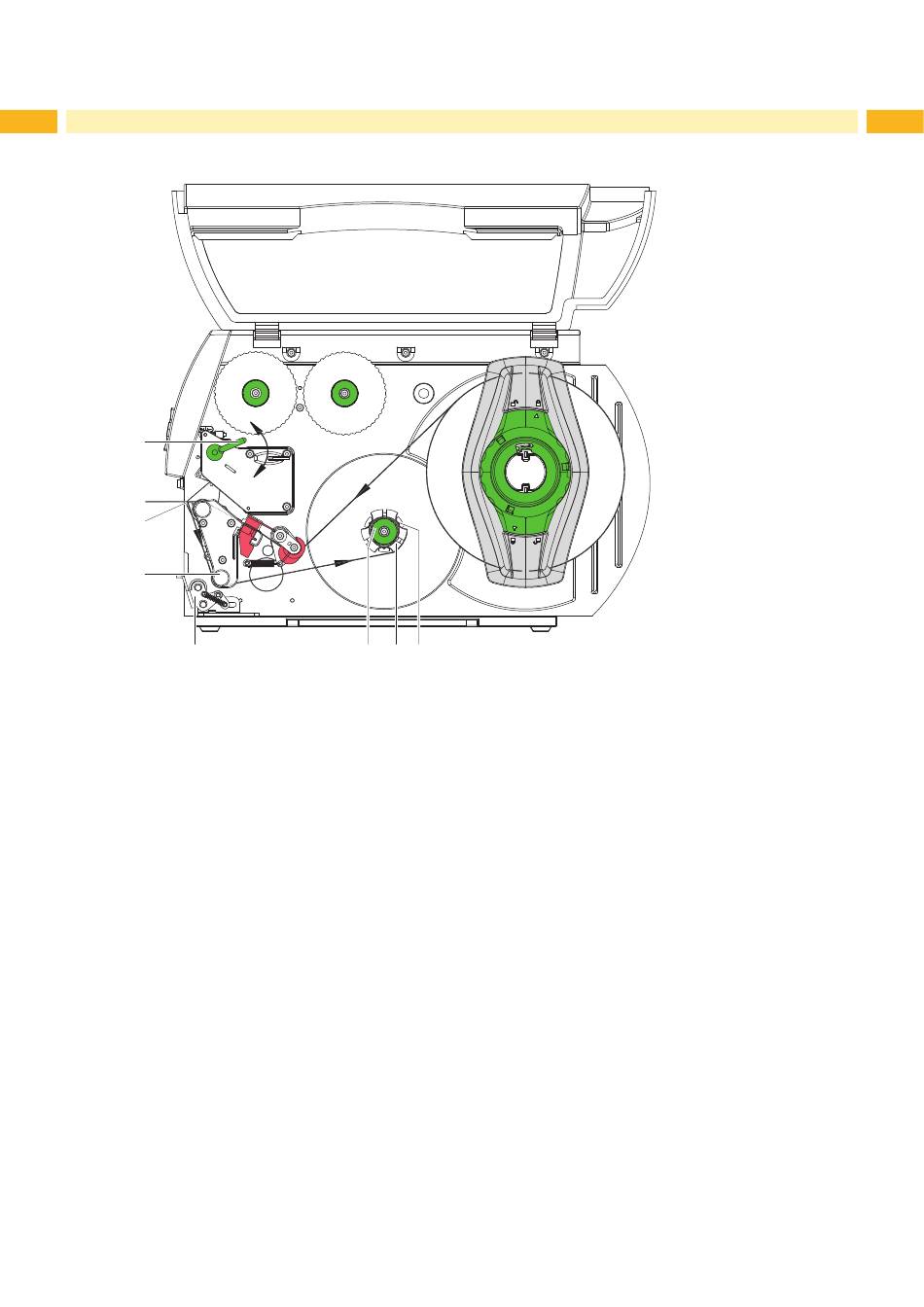

Figure 10
En mode pré-décollement, les étiquettes sont prélevées après l'impression et seul leur support est enroulé en interne.
1. Relever le système de verrouillage de réenroulement (4) du rouleau de déviation (5).
2. Enlever les étiquettes du support sur les 100 premiers mm de la bande.
3. Guider la bande autour de la tôle de pré-décollement (6) et le rouleau de déviation (5) vers l'enrouleur (2).
4. Retenir l'enrouleur (2) et tourner le bouton de réglage (3) dans le sens des aiguilles d'une montre jusqu'à la
butée.
5. Pousser le support d'étiquettes sous une bride (1) de l'enrouleur (2) et tourner le bouton de réglage (3) jusqu'à la
butée dans le sens inverse des aiguilles d'une montre.
L'enrouleur est déployé et la bande est calée.
6. Tourner l'enrouleur (2) dans le sens inverse des aiguilles d'une montre pour tendre la bande.
7. Desserrer légèrement la vis supérieure de fixation sur le système de verrouillage de réenroulement (4) avec la clé
à six pans et le positionner au milieu de la bande.
8. Fermer le système de verrouillage de réenroulement (4) et resserrer la vis supérieure de fixation.
9. Tourner le levier (7) dans le sens des aiguilles d'une montre pour bloquer la tête d'impression.
Le rouleau d'étiquettes est inséré pour le fonctionnement en mode pré-décollement.
3
Guidage de la bande d'étiquettes en mode pré-décollement
2 1
